3. 机器的安装 SET-NXTIIc-1.5S 28 NXT IIc 安装手册 4. 如果移设原有机器，请事前进行以下工作 。 a. 如果在料站托架上装有供料器的时候请拆 除。 b. 请在确认线性马达的轴处于室温后安装保 护盖罩 c. 单独设置了 2M-2c 基座，如果在基 座背面安装了配重时，请将 其拆除。 （参照 「3.4.2 基座的固定＜单独使用 2M-2c 基座时＞」 ） 注意 )如果不取下配重，不能插入铲车的叉子。 d. 请…
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 27
3.1.5 移动前的准备
1. 请准备适合电路板搬送高度、基座种类、生产线构成等设置条件的水平垫圈 Assy。4M-
2c 基座上需要 6 个、2M-2c 基座上需要 4 个水平垫圈 Assy。（参考 「3.1.3 水平垫圈
Assy 的准备」）

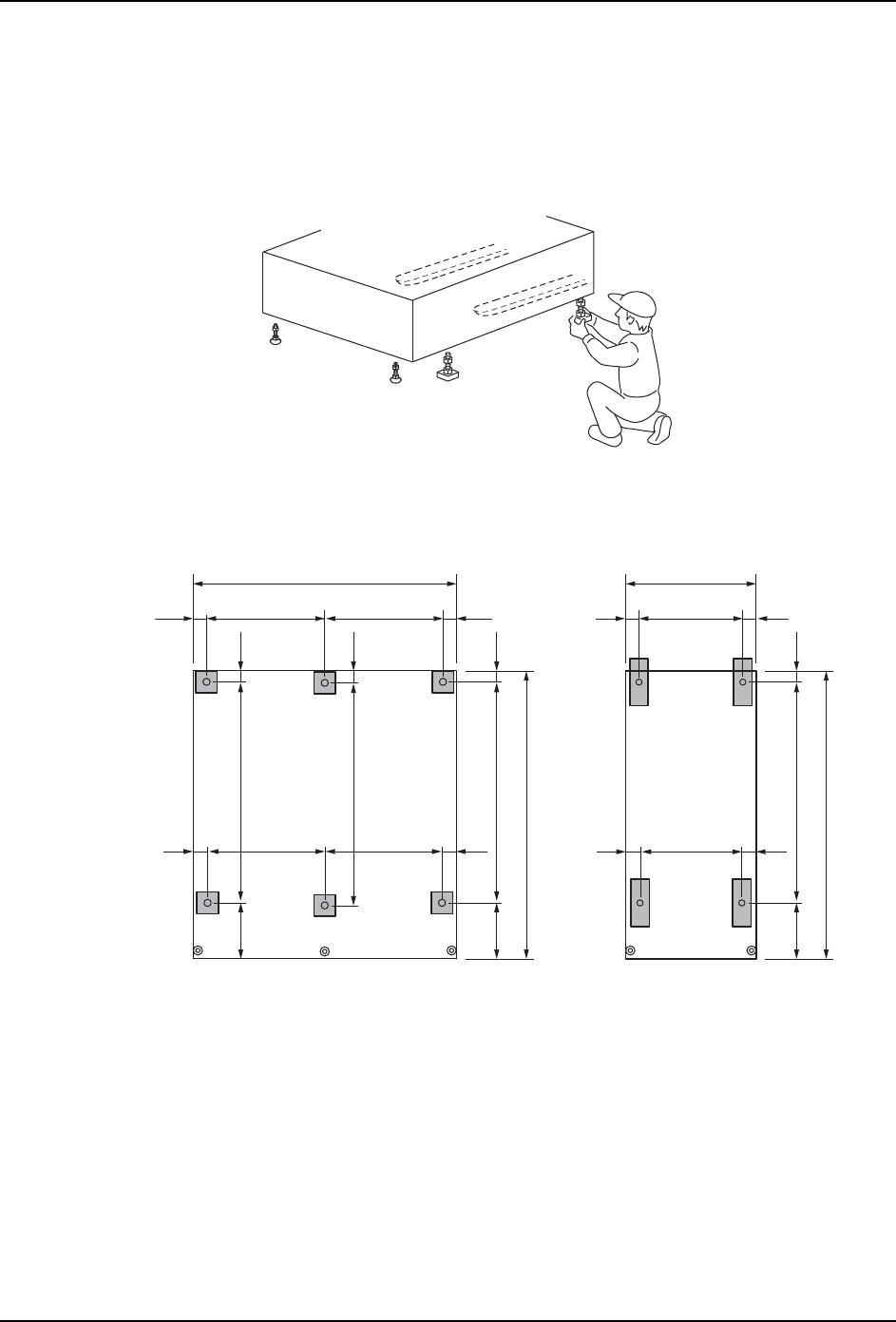

2. 请安装水平垫圈 Assy 到基座上。
3. 使用防震垫时，请参考以下尺寸配置防震垫到机器的设置位置。防震垫铺在地面和水平
垫圈之间。
01SET-0241J
ऩԡPP
ᴎ఼ࠡջ ᴎ఼ࠡջ
6(76
0Fᑻ!0Fᑻ!
3. 机器的安装 SET-NXTIIc-1.5S
28 NXT IIc 安装手册
4. 如果移设原有机器，请事前进行以下工作。
a. 如果在料站托架上装有供料器的时候请拆除。
b. 请在确认线性马达的轴处于室温后安装保护盖罩
c. 单独设置了 2M-2c 基座，如果在基座背面安装了配重时，请将其拆除。（参照
「3.4.2 基座的固定＜单独使用 2M-2c 基座时＞」）
注意 )如果不取下配重，不能插入铲车的叉子。
d. 请拆除气源管路、电源线、网络线等外部连接。

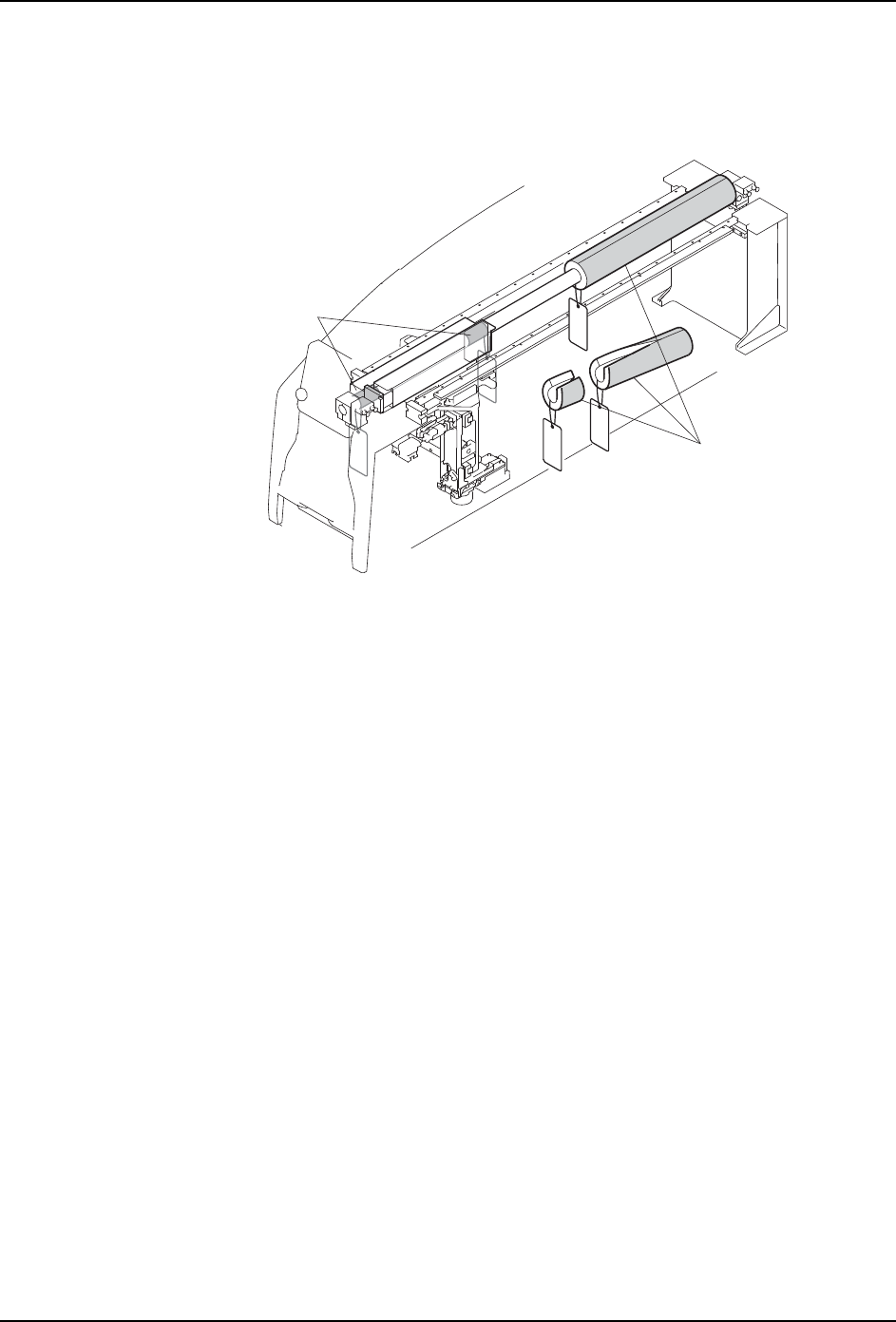

e. 使用固定支架 （红色）固定主要部位。请参照 「3.2.1 拆除固定支架 」的插图。
注意 )没有固定支架时，请用绳子等固定，并注意避免使机器各部分变形。
01SET-0399S
ֱᡸ㝰
ᡸ༫
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 29
3.1.6 操作方法

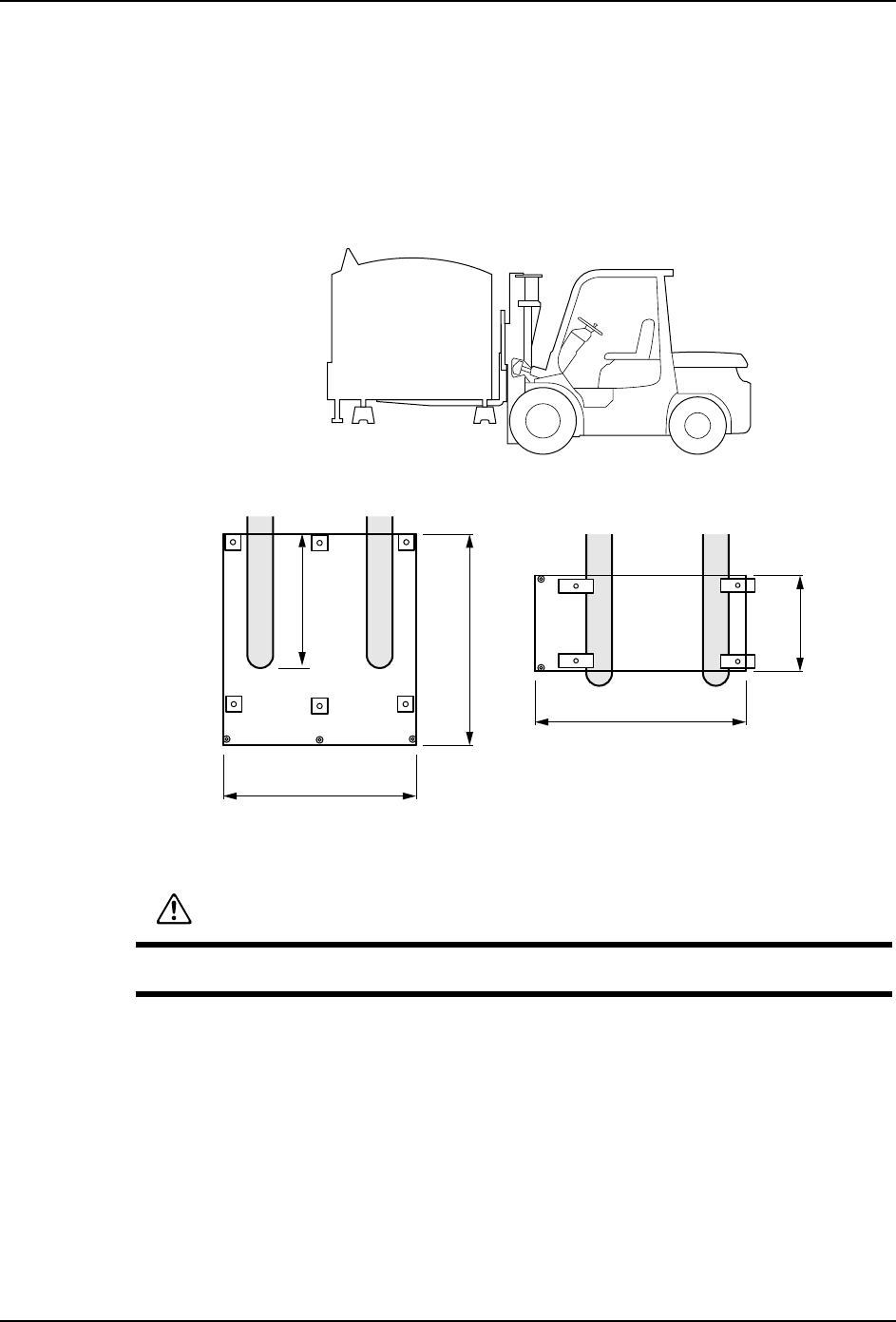

1. 将铲车基座下侧时，需使铲车的左右铲与机器中心的距离相等。请将左右叉子的间隔尽
量调大。
注意 )
1.关于铲车的使用，请参照制造商的说明书。
2.对于 4M-2c 基座，请将叉子从机器后面插入 900mm 以上。对于 2M-2c 基座，请将叉子
从机器横侧面通过基座全体进行插入。
2. 请用铲车将机器举起 30cm 左右。
3. 请移动铲车至所定位置后轻轻地降落。
危险
严禁进入机器下部进行操作。
01SET-0245S
㧨4M-2cᑻ㧪㧨2M-2cᑻ㧪
1,415
900 એ
640
1,415
1,290
(mm) (mm)
