3. 机器的安装 SET-NXTIIc-1.5S 50 NXT IIc 安装手册 5. 请拆除螺丝，拆除基座底面的盖板。 6. 请在基座和地面之间放入基座背面固定用 配重，与固定螺栓用的孔的位置对 齐。 7. 请向孔中插入螺栓，旋转螺栓提升配重后 固定。 注意 )请一点点交替旋转左右的螺栓。 Ⲫᵓ 01SET -0371S ᑻ㚠䴶ᅮ⫼䜡䞡 01SET -0372S ᅮ㶎ᷧ⫼ⱘᄨ 01SET-0373S 㶎ᷧ
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 49

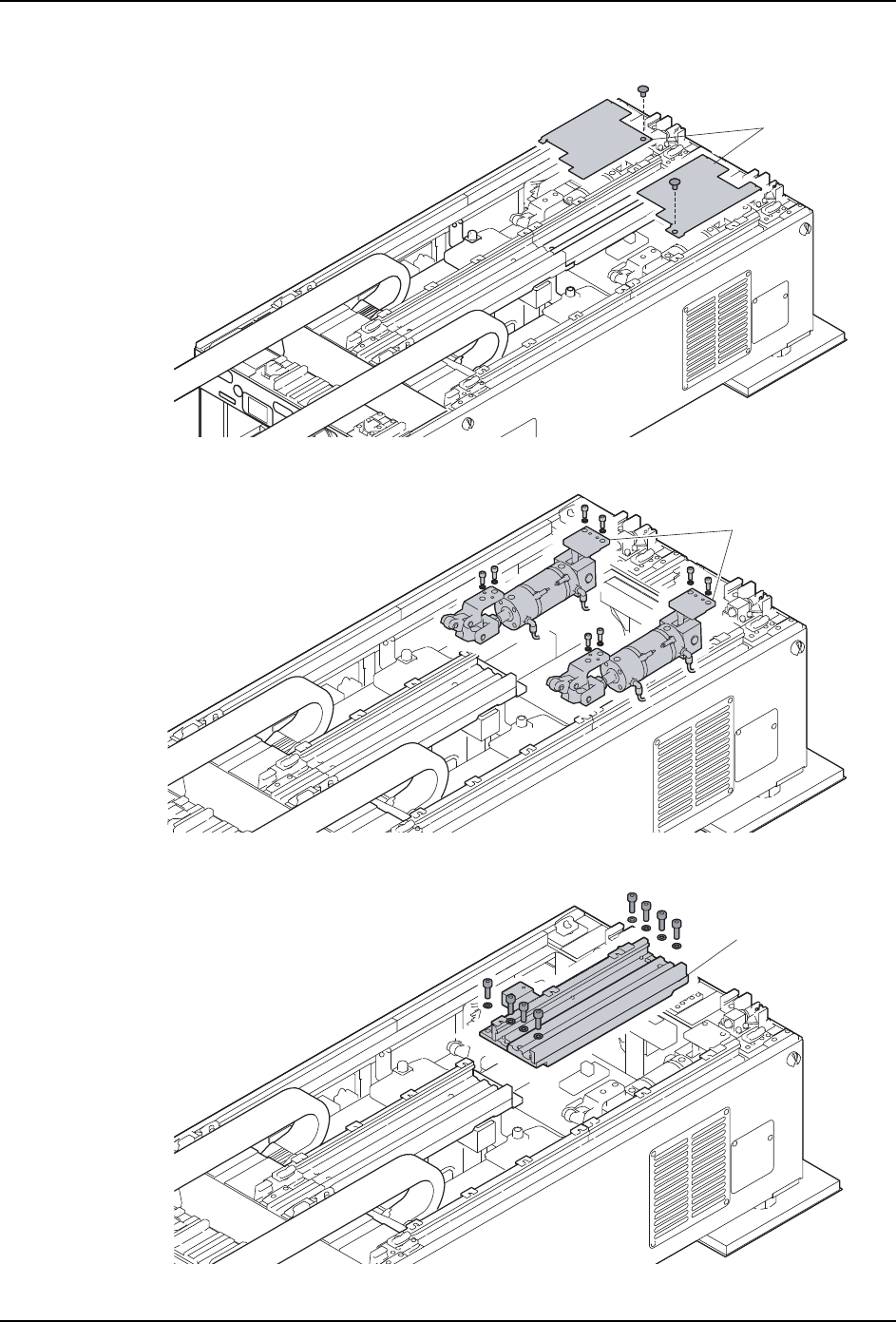

2. 请拆除螺丝，拆除盖板。
3. 请拆除螺栓，拆除空气气缸。请把空气气缸放置在不妨碍工作的地方。
4. 请拆除螺栓 (8 个 )，拆下基座后侧的平板。
01SET-0366S
Ⲫᵓ
01SET-0368S
ぎ⇨⇨㔌
ᑇᵓ
01SET-0367S
3. 机器的安装 SET-NXTIIc-1.5S
50 NXT IIc 安装手册

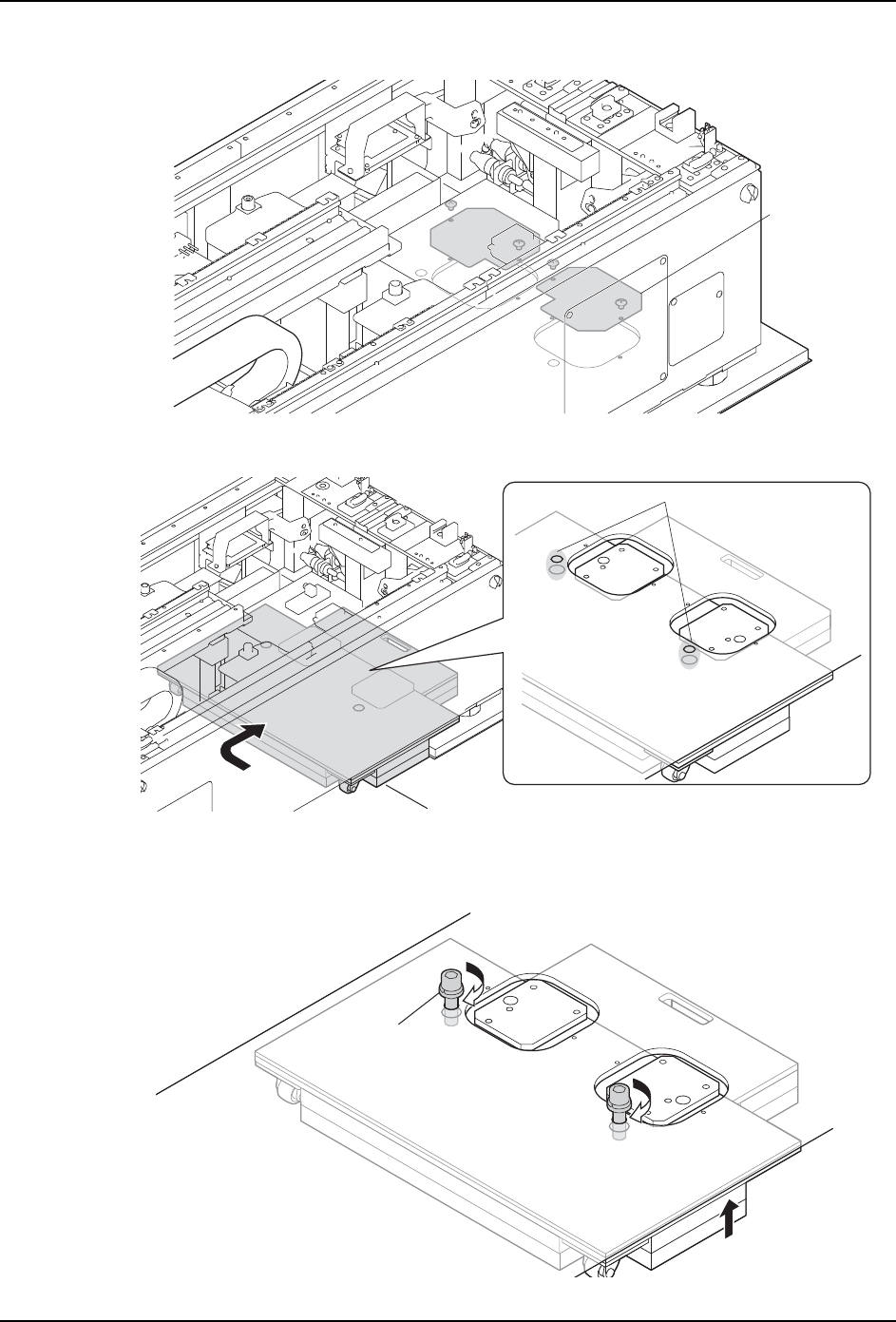

5. 请拆除螺丝，拆除基座底面的盖板。
6. 请在基座和地面之间放入基座背面固定用配重，与固定螺栓用的孔的位置对齐。
7. 请向孔中插入螺栓，旋转螺栓提升配重后固定。
注意 )请一点点交替旋转左右的螺栓。
Ⲫᵓ
01SET-0371S
ᑻ㚠䴶ᅮ⫼䜡䞡
01SET-0372S
ᅮ㶎ᷧ⫼ⱘᄨ
01SET-0373S
㶎ᷧ
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 51

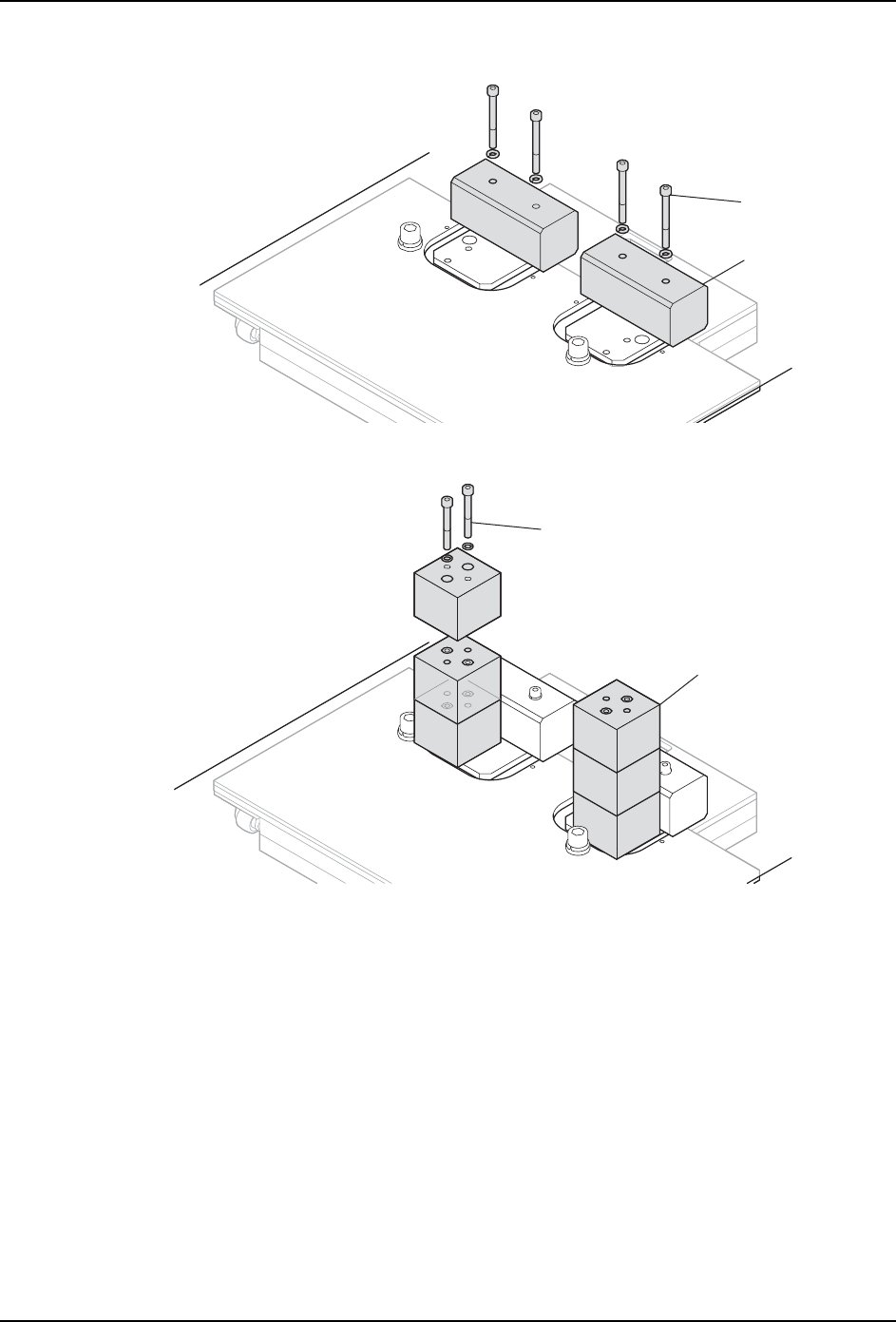

8. 请安装基座内部固定用配重 A。
9. 请重叠 3 个基座内部固定用配重 B 后安装。请改变 90 度方向安装第 2 个配重。
10.请安装平板、空气气缸、盖板，插入模组。
01SET-0374S
㶎ᷧ
䜡䞡A
01SET-0375S
㶎ᷧ
䜡䞡B
