3.1.3 水平垫圈 Assy 的准备
请与以下所示基座的设置条件相吻合，组装所需要个数的水平垫圈 Assy。
a. 2M-2c 基座单独设置时
b. 用 2 台连接设置 2M-2c 基座时
c. 4M-2c 基座单独设置时
d. 按其他的条件设置时
水平垫圈 Assy 是由以下的部件构成，可以根据基座的设置条件、电路板搬送高度变更水平
垫圈。
备注 )表中的水平垫圈的图号，根据基座的设置条件、电路板搬送高度而不同。有关其他部
件，与基座的设置条件无关使用同样的物品。
水平垫圈 Assy 的构成部件 图号 个数
６角螺母 PM05WZ* 1
调整水平螺栓 PT0220* 1
平垫圈 W1088G 1
垫圈片 PB06DS* 1
弹簧垫圈 W1024A 1
内 6 角园头螺栓 K5262E 1
水平垫圈 - 1
01SET-0362S
∈ᑇൿ
䇗ᭈ∈ᑇ㶎ᷧ
ൿ⠛
ᑇൿ
㾦㶎↡
ݙ㛮ು༈㶎ϱ
ᔍㇻൿ
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 23
2M-2c 基座单独设置时
安装适合于电路板搬送高度的水平垫圈到调整水平螺栓上时，请准备必要数量的水平垫圈
Assy。
备注 )单独使用 2M-2c 基座时，有必要在调整水平后将基座用地脚螺栓固定在地面上。（参照
「3.4.2 基座的固定＜单独使用 2M-2c 基座时＞ 」）
不能用地脚螺栓固定基座在地面上时
请准备下记的水平垫圈和防振垫。
注意 )请准备本公司指定的防振垫。使用市场销售的垫块时，有可能在运转中发生错误。此
外，在使用后剥下本公司指定的防振垫块、地板脏的时候，请用脱脂剂或石油系列的药
剂擦去。
备注 )不能使用地脚螺栓将基座固定在地面上时，需要使用表中的水平垫和防震垫，调整水
平后在基座内安装配重。（参照 「3.4.2 基座的固定＜单独使用 2M-2c 基座时＞」）。
电路板搬运高度 部件名 图号 个数 / 台
H=900 用 水平垫圈 2MGLBZ0016** 4
H=950 用 水平垫圈 PZ5447* 4
电路板搬运高度 部件名 图号 个数 / 台
H=900 用 水平垫圈 PM0GZG* 4
防震垫 PG0550* 4
H=950 用 水平垫圈 PM0GZH* 4
防震垫 PG0550* 4
6(76
+
+
0F0Fᑻ∈ᑇൿ
ऩԡPP
ॄⱘሎᇌᰃখ㗗ؐDŽ
6(76
+
+
0Fᑻ∈ᑇൿ䰆䳛ൿ
ऩԡPP
W
W
䰆䳛ൿ
ॄⱘሎᇌᰃখ㗗ؐDŽ
3. 机器的安装 SET-NXTIIc-1.5S
24 NXT IIc 安装手册

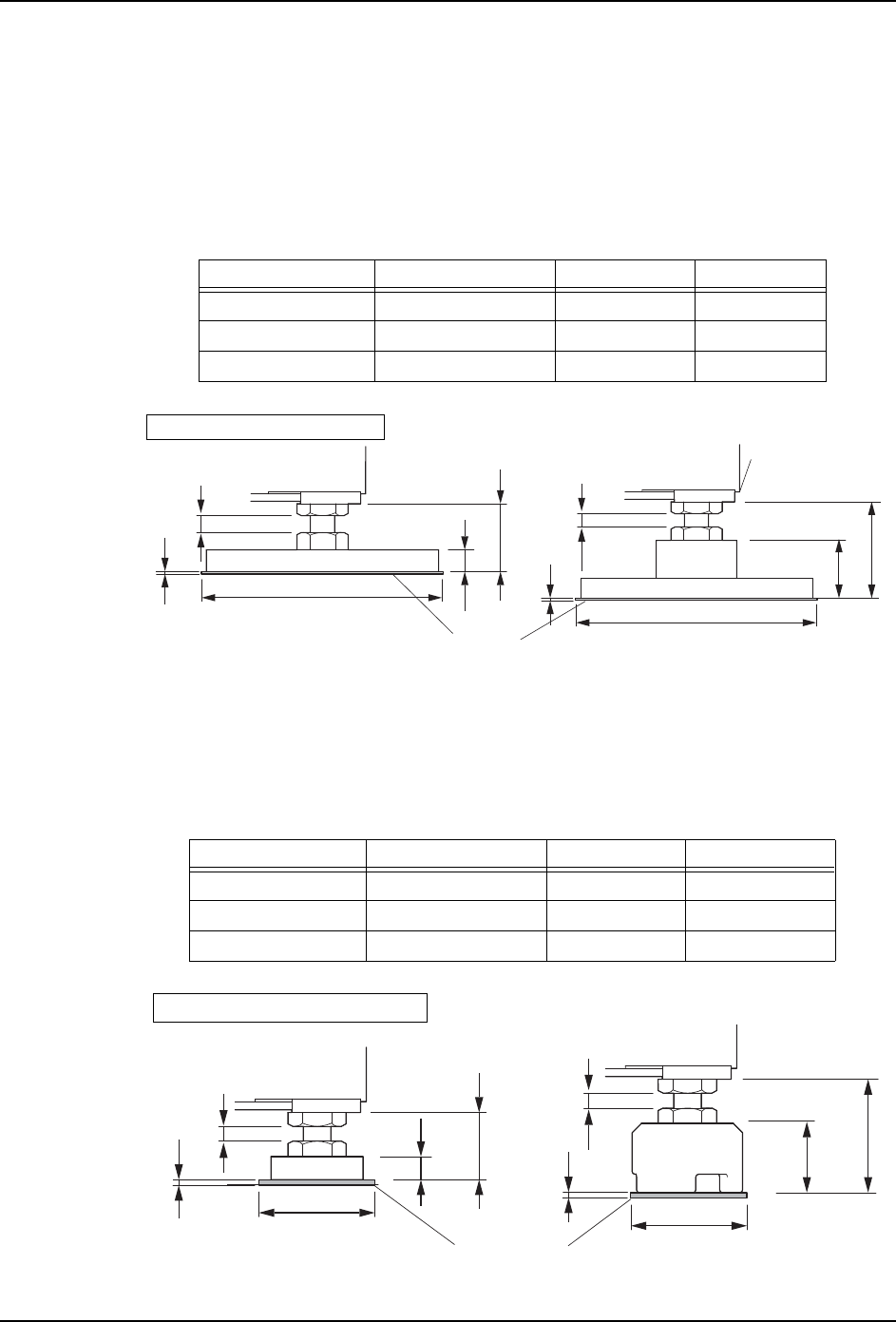

连接 2 台 2M-2c 基座设置时
安装适合于电路板搬送高度的水平垫圈到调整水平螺栓上时，请准备必要数量的水平垫圈
Assy。
注意 )请准备本公司指定的防振垫。使用市场销售的垫块时，有可能在运转中发生错误。此
外，在使用后剥下本公司指定的防振垫块、地板脏的时候，请用脱脂剂或石油系列的药
剂擦去。
备注 )连接复数的基座的时候，请在调整水平后将基座与基座用筋板连接。（参照「3.4.3 基
座的连接」）。
4M-2c 基座单独设置时
安装适合于电路板搬送高度的水平垫圈到调整水平螺栓上时，请准备必要数量的水平垫圈
Assy。
注意 )请准备本公司指定的防振垫。使用市场销售的垫块时，有可能在运转中发生错误。此
外，在使用后剥下本公司指定的防振垫块、地板脏的时候，请用脱脂剂或石油系列的药
剂擦去。
电路板搬运高度 部件名 图号 个数 / 台
H=900 用 水平垫圈 PM0GZG* 4
H=950 用 水平垫圈 PM0GZH* 4
H=90、950 用 防震垫 PG0550* 4
6(76
+
+
0Fᑻ∈ᑇൿ䰆䳛ൿ
ऩԡPP
W
W
䰆䳛ൿ
ॄⱘሎᇌᰃখ㗗ؐDŽ
电路板搬运高度 部件名 图号 个数 / 台
H=900 用 水平垫圈 2MGLBZ0016** 6
H=950 用 水平垫圈 PZ5447* 6
H=900、950 用 防震垫 PG0190* 6
W
W
䰆䳛ൿ
6(76
+
+
0Fᑻ∈ᑇൿ䰆䳛ൿ
ऩԡPP
ॄⱘሎᇌᰃখ㗗ؐDŽ
