4. Fuji Flexa 生产线构成的设定 SET-NXTIIc-1.5S 96 NXT IIc 安装手册 4.2.3 建立机器 向生产线添加 NXT-2c 机 器时， 请务必将相邻的 NXT 基座 作为一台 NXT- 2c 机器进行设定 。 最 多可以将 32 台模组作为 1 台进行设定。 1. 在 [ System ] 组区域中选择了生产线名称的状态下， 在 [Contents of...] 区域内的任意 位置单击右键后，选择 […
SET-NXTIIc-1.5S 4. Fuji Flexa 生产线构成的设定
NXT IIc 安装手册 95

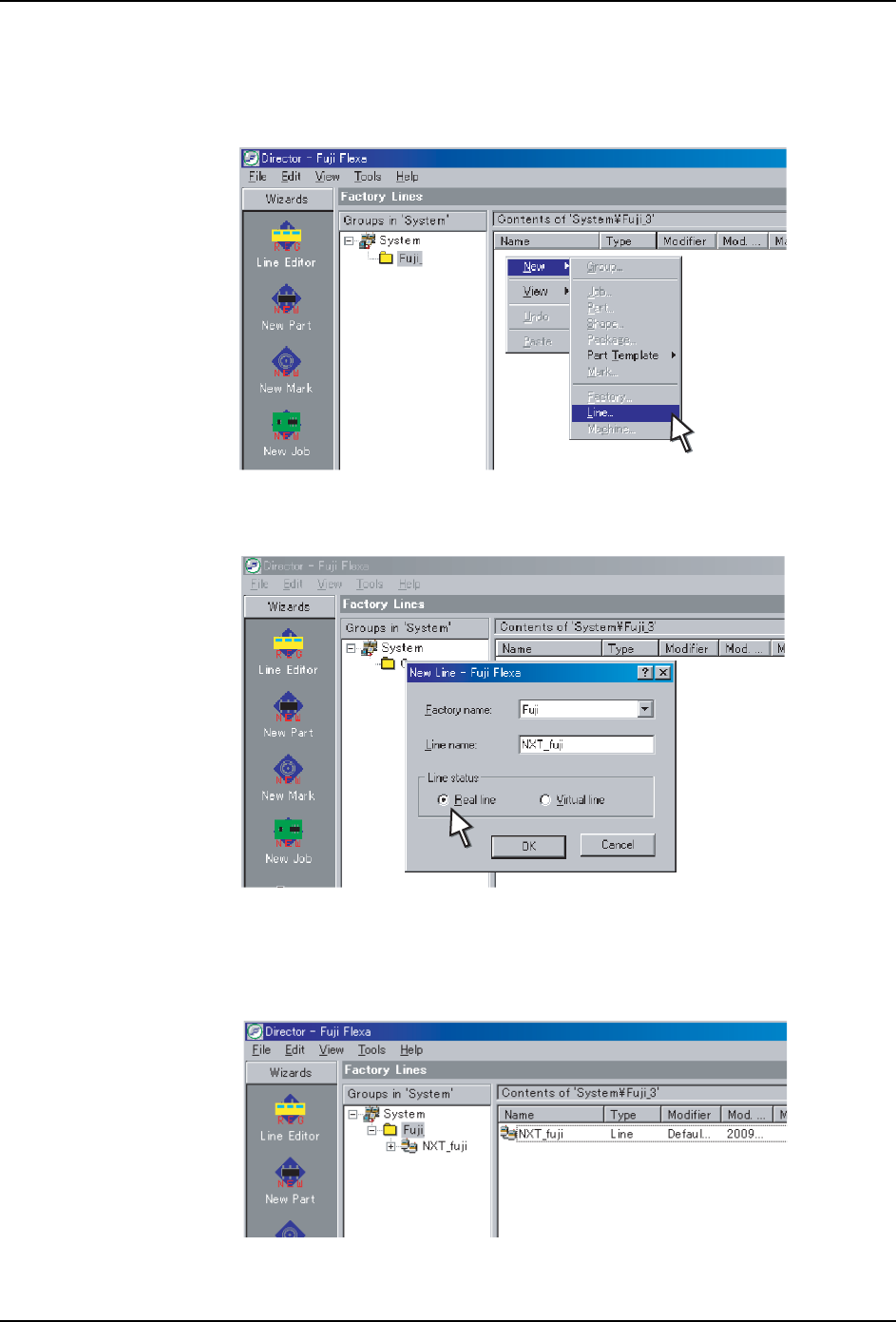

4.2.2 建立生产线
1. 在 [System] 组区域中选择了工厂名称的状态下，在 [Contents of...] 区域内的任意位
置单击右键后，选择 [New] → [Line]。
2. 显示出 [New Line] 对话框。请在 [Line name] 中输入生产线名称，选择生产线状态的
选项。
备注 )“
virtual line
” 为非实际存在的生产线。使用虚拟生产线的例子有：工厂重建后，因为
生产线将与当前生产线相异，程序员可以建立以后需使用的 Job。“
virtual line
”可用
于在 Job 中建立生产线。更改生产线后，Job 可传输至机器。
3. 点击 [OK]。新生产线将会显示在两边区域。
01SET-0287E
01SET-0288E
01SET-0289E
4. Fuji Flexa 生产线构成的设定 SET-NXTIIc-1.5S
96 NXT IIc 安装手册

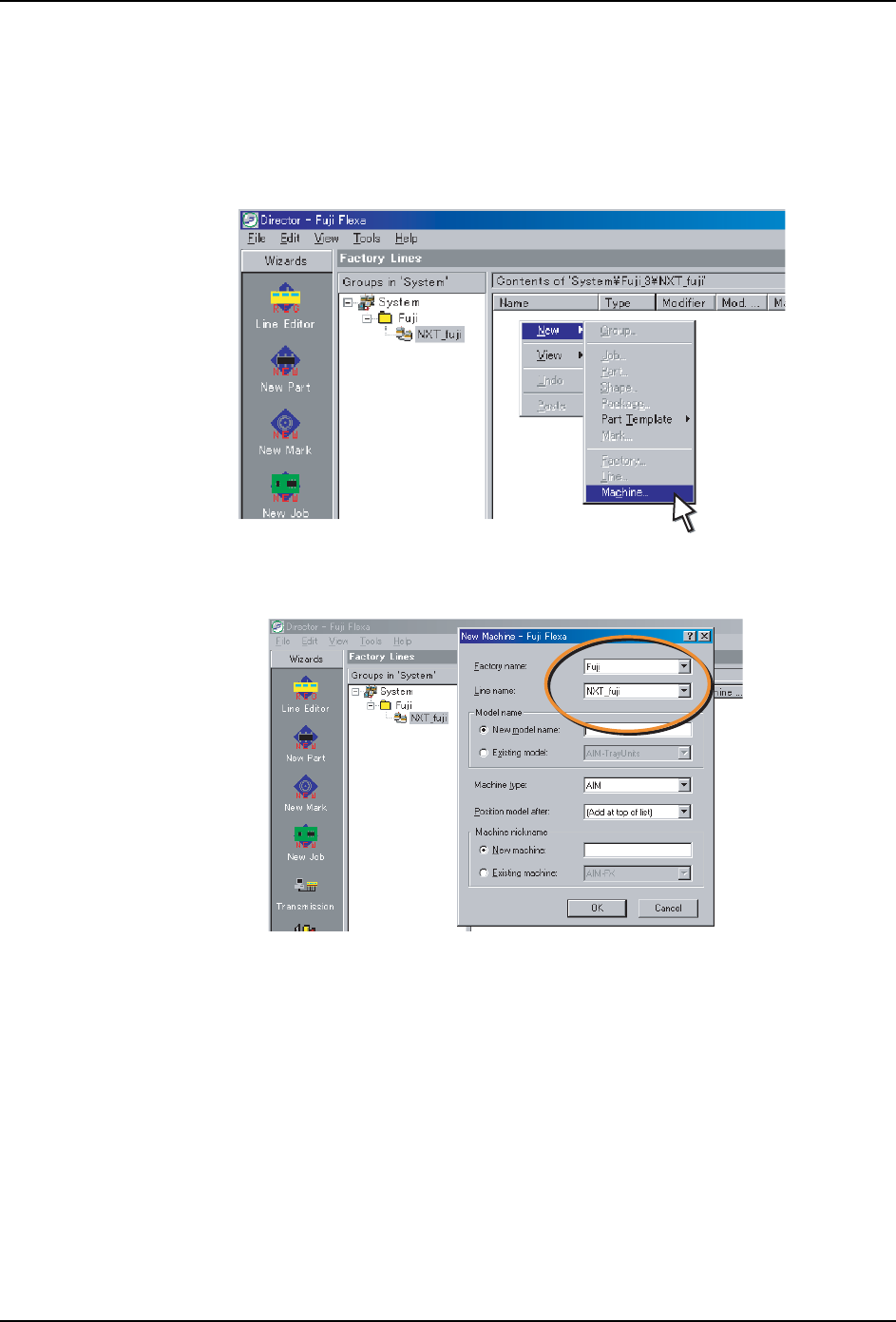

4.2.3 建立机器
向生产线添加 NXT-2c 机器时，请务必将相邻的 NXT 基座作为一台 NXT-2c 机器进行设定。最
多可以将 32 台模组作为 1 台进行设定。
1. 在 [System] 组区域中选择了生产线名称的状态下，在 [Contents of...] 区域内的任意
位置单击右键后，选择 [New] → [Machine…]。
2. 工厂名、生产线名显示在 [New Machine] 对话框上部。请确认名称是否正确。如果有
误，则需从下拉菜单中选择正确的名称。
3. 如果在服务器的设置中选择 [Display model names in line information] 的话，则需在
[Model name] 中输入该机器的模组名称。这用于决定能否向某台机器传输 Job。若模组
名称与 Job 内的机器名称不同，则无法传输。如果没有选择 [Display model names in
line information]，则不显示 [Model name]。
备注 )即使生产线配置为相同机器，也不可以在同一条生产线中重复使用相同模组名称。同
一个模组名称只能在别的生产线中使用。
4. 请从 [Machine type] 的下拉菜单中选择 [NXT]。
备注 )如果 NXT-2c 机器的机器类型未显示在下拉菜单中，则有可能是许可证本身没有被更
新，或者是模组及导向器的设置没有被新许可证更新。此时应使用 [ 更新许可证 ] 指
令，先更新许可证，再更新模组以及导向器的设置。
5. 在 [Position model after] 处选择生产线中机器的位置。如果该机器是第一个添加至该
生产线的，则 [Position model after] 处只有一个选项。
01SET-0290E
01SET-0291E
SET-NXTIIc-1.5S 4. Fuji Flexa 生产线构成的设定
NXT IIc 安装手册 97
6. 请输入机器别称。该名称将被显示在 [Transmission Control] 或者 [Contents of...] 区
域中。如果没有选择 [Display model names in line information] 的话，为了使传输成为
可能，机器别称必须与任务内的机器名称相一致。
备注 )机器别称必须是各机器的固有名称，因此不能在几台机器上使用同一个机器别名。
7. 完成输入机器数据后请点击 [OK]。
8. 显示出 [Edit Machine] 对话框。请单击 [Edit Base] 。
9. 在 [Edit Base] 对话框中。默认情况下每台基座显示 1 行队列。请双击 [Base Name] 数
据字段。
10.显示出 [Enter Computer Name] 对话框。输入第一台 NXT-2c 基座的 IP 地址或者网络名
称，点击 [OK]。
备注 )点击
[Browse]
后可参照基座的网络设定。
01SET-0292E
01SET-0294E
01SET-0295E
