3. 机器的安装 SET-NXTIIc-1.5S 92 NXT IIc 安装手册 9. 向右旋转拧紧锁定螺母。 10.旋转折叠式手柄，通过调节料盘单元 -LTC 的高度来调整 Y 轴方向上的水平度。 注意 )由于料盘单元 -LTC 处于被机器夹紧的状态， 大幅度调整高度可能使连接销等损坏。 请 慢慢小心地进行调整。 11.紧固左右的锁定杆 。 12.锁定左右的脚轮。 13.将折叠式摇手柄固定在不影响拆 除废料带箱、供料器的位置。在拉出摇…
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 91

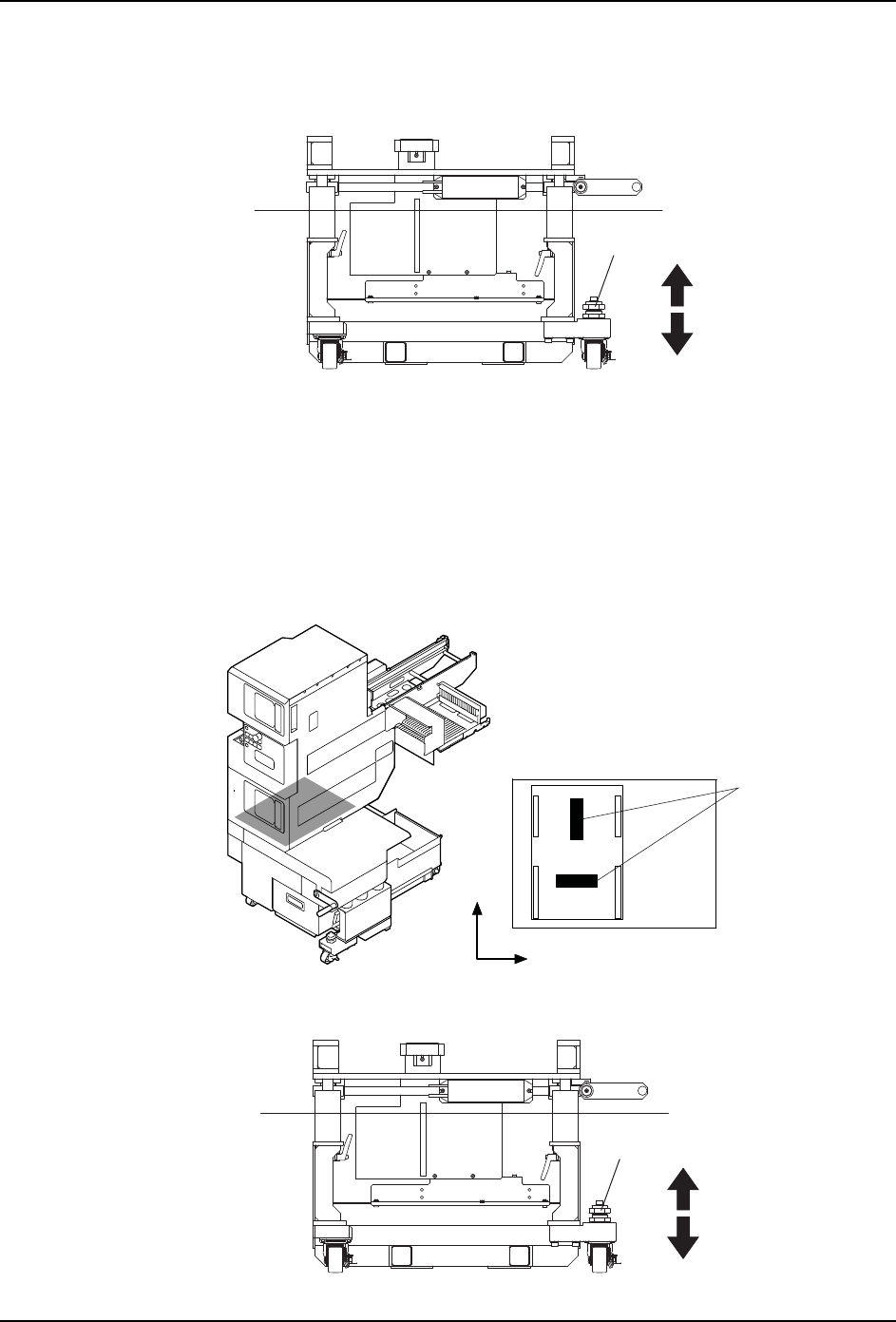

4. 向左旋松料盘单元 -LTC 右下方的锁定螺母。请旋转调整螺栓，大致调整出 X 轴方向的
水平度。请一边用手柄进行高度调整，一边使料盘单元 -LTC 的滚轮左右与机器侧料站
基座槽的高度相一致。
5. 在电源 ON 状态下 , 将料盘单元 -LTC 慢慢插入本机内部。料盘单元 -LTC 完全插入后会
自动被夹紧。
6. 请使用软件工具 「Equipment Check」的 「移动到水平调整位置」指令 , 移动下侧的料
盘箱。关于 Equipment Check 的操作方法，请参考 「NXT IIc 系统手册」的 「NXT-2c
软件工具」的 「Equipment Check」。
7. 请打开下部门 , 在料盘单元 -LTC 内的塔部的下部板上设置水平仪 (2 个 )。
8. 一边观察水平仪，一边旋动调整旋钮，再次调整 X 轴方向的水平度。
01SET-0132S
XX'
䇗ᭈᮟ䪂
01SET-0387S
Y
X
䮼ջ
∈ᑇҾ
01SET-0132S
XX'
䇗ᭈᮟ䪂
3. 机器的安装 SET-NXTIIc-1.5S
92 NXT IIc 安装手册
9. 向右旋转拧紧锁定螺母。

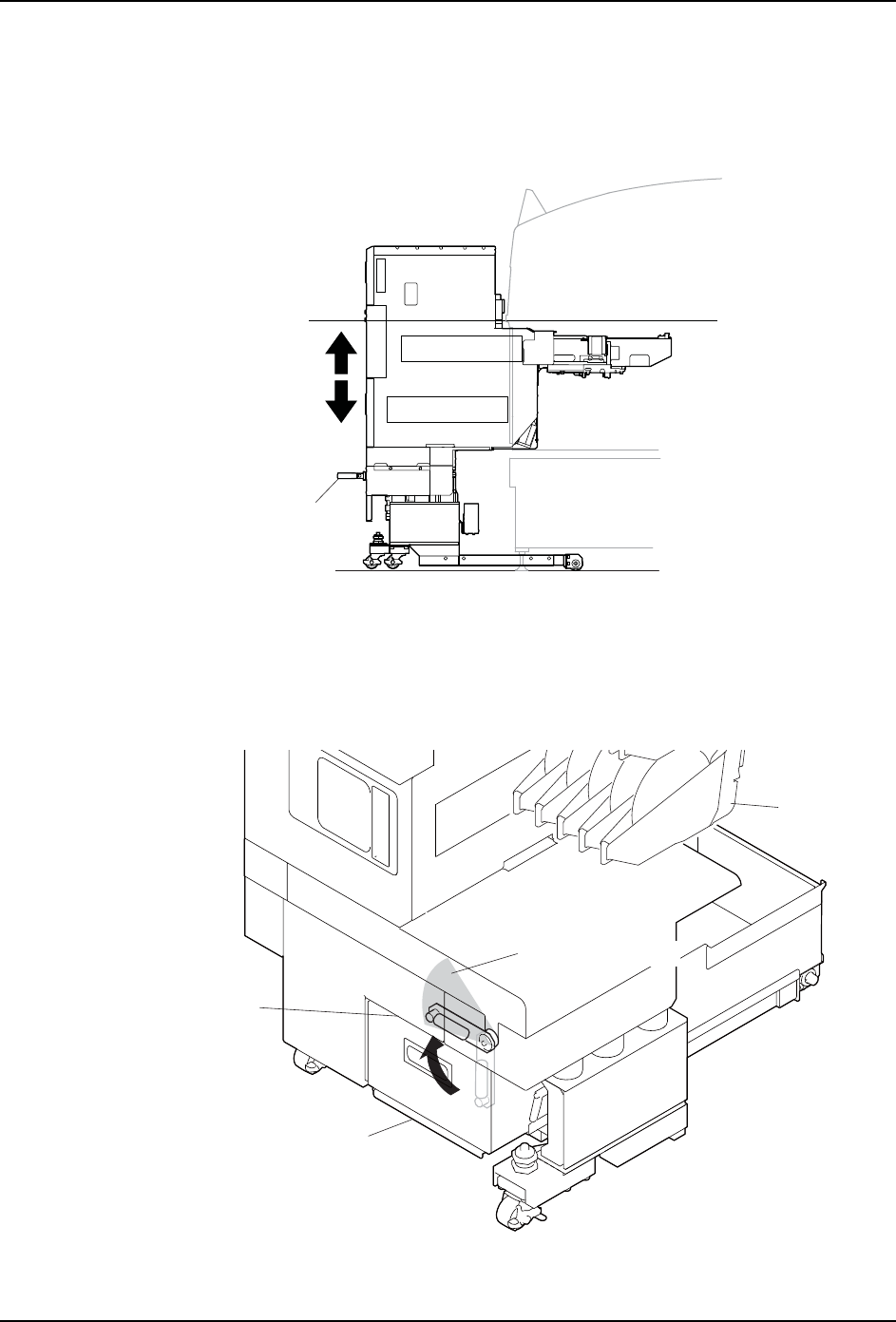

10.旋转折叠式手柄，通过调节料盘单元 -LTC 的高度来调整 Y 轴方向上的水平度。
注意 )由于料盘单元 -LTC 处于被机器夹紧的状态，大幅度调整高度可能使连接销等损坏。请
慢慢小心地进行调整。
11.紧固左右的锁定杆。
12.锁定左右的脚轮。
13.将折叠式摇手柄固定在不影响拆除废料带箱、供料器的位置。在拉出摇手柄的状态下旋
转，将摇手柄插入下图所示的范围内。
01SET-0384S
YY'
ᡬᓣᶘ
㛮䕂
6(76D
ᨛᶘ
ᑳ᭭ᏺㆅ
ᨛᶘⱘᅮ㣗ೈ
կ఼᭭
SET-NXTIIc-1.5S 4. Fuji Flexa 生产线构成的设定
NXT IIc 安装手册 93
4. Fuji Flexa 生产线构成的设定
4.1 前言
为使 NXT-2c 机器可以和 Fuji Flexa 通信，必须正确设置工厂 （Factory）。附加软件服务
器与 NXT-2c 通信时也需要使用该数据。在生产线设置过程中输入的信息可读入到 Job 中，
并由此创建 Job 的生产线配置。这意味着正确设置好 NXT-2c 机器后，Job 可以轻松地加载
到整个生产线。此外，还可以保证 NXT-2c 机器与工厂 / 生产线设定相吻合。也可以从导向
器进行访问，使用生产线编辑工具设置 NXT-2c 机器。
NXT-2c 机器同 Fuji 旧机型相比较，生产线配置有很大不同。Fuji 旧机型的每台机器仅仅表
示生产线上的个别机器，而 NXT-2c 机器即使在基座分离时，也可以将邻接的数台 NXT-2c 机
器都作为 1 台 NXT-2c 机器进行设置。因此有可能出现由几台 NXT-2c 机器组成的生产线中只
设置了 1 台机器的情况。Flexa 正是以这样的方式将成组的 NXT-2c 基座 / 模组视为 1 台机
器，进行生产线平衡、优化以及传送操作。
4.2 普通设定
4.2.1 建立工厂
新建工厂的操作步骤如下。若是在现有的工厂中设置新的生产线时，则无须进行此操作。

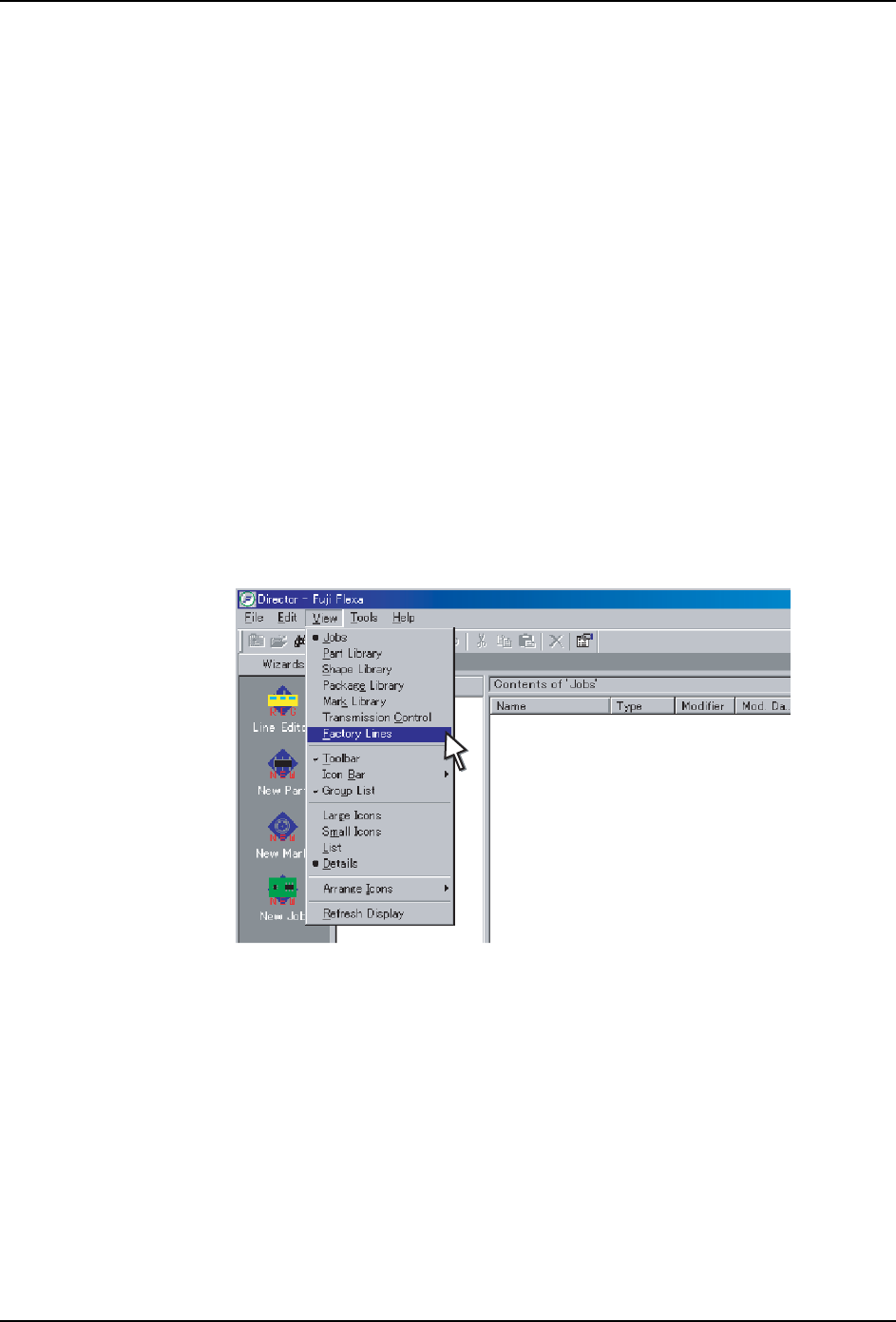

1. 从导向器的 [View] 菜单中选择 [Factory Lines]。
01SET-0283E
