SET-NXTIIc-1.5S 3. 机器的安装 NXT IIc 安装手册 51 8. 请安装基座内部固定用配重 A。 9. 请重叠 3 个基座内部固定用配重 B 后安装。请改变 90 度方向安装第 2 个配重。 10.请安装平板、空气气缸 、盖板，插入模组。 01SET-0374S 㶎ᷧ 䜡䞡 A 01SET-0375S 㶎ᷧ 䜡䞡 B
3. 机器的安装 SET-NXTIIc-1.5S
50 NXT IIc 安装手册
5. 请拆除螺丝，拆除基座底面的盖板。
6. 请在基座和地面之间放入基座背面固定用配重，与固定螺栓用的孔的位置对齐。
7. 请向孔中插入螺栓，旋转螺栓提升配重后固定。
注意 )请一点点交替旋转左右的螺栓。
Ⲫᵓ
01SET-0371S
ᑻ㚠䴶ᅮ⫼䜡䞡
01SET-0372S
ᅮ㶎ᷧ⫼ⱘᄨ
01SET-0373S
㶎ᷧ
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 51
8. 请安装基座内部固定用配重 A。
9. 请重叠 3 个基座内部固定用配重 B 后安装。请改变 90 度方向安装第 2 个配重。
10.请安装平板、空气气缸、盖板，插入模组。
01SET-0374S
㶎ᷧ
䜡䞡A
01SET-0375S
㶎ᷧ
䜡䞡B
3. 机器的安装 SET-NXTIIc-1.5S
52 NXT IIc 安装手册

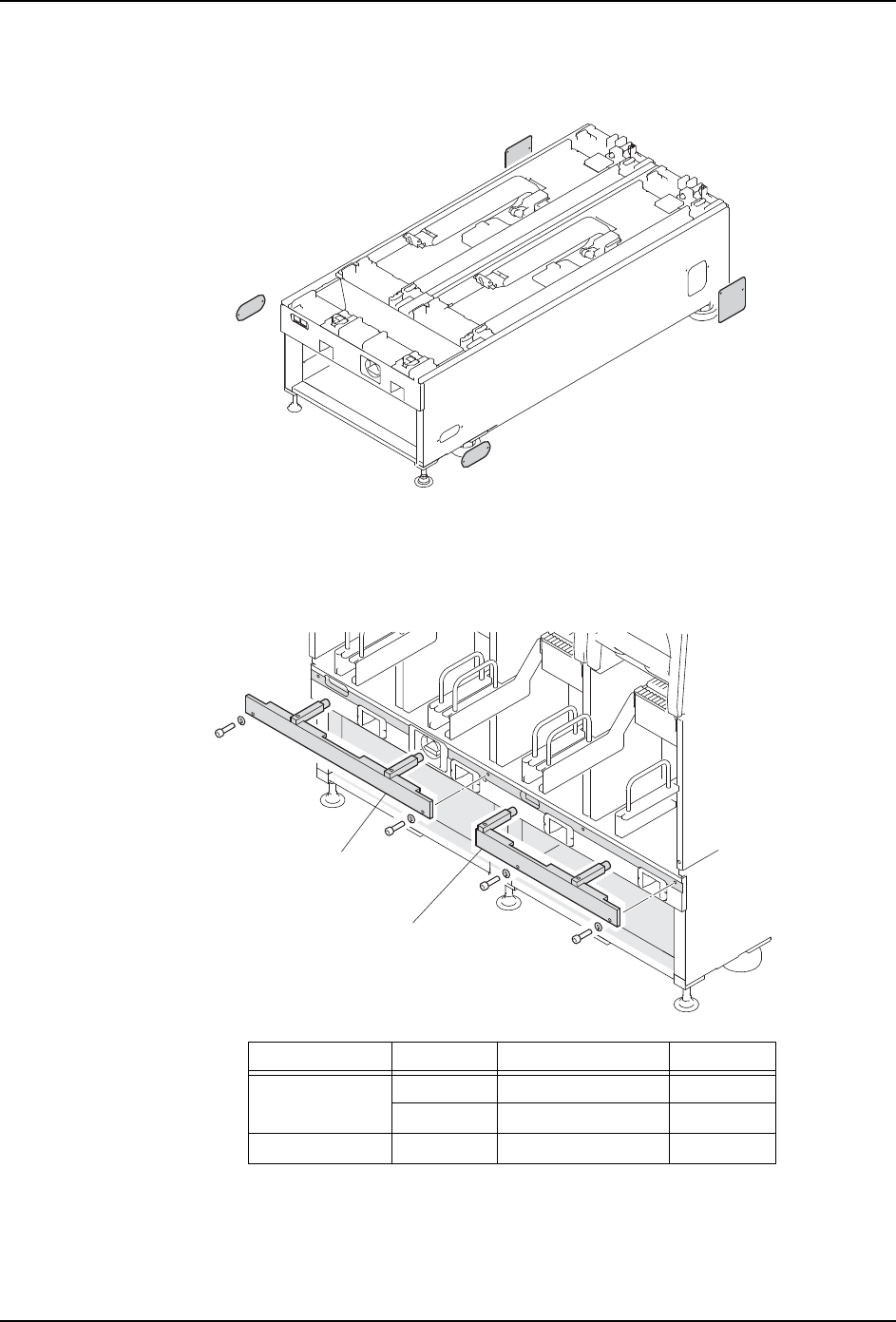

3.4.3 基座的连接
在连接2台以上的基座使用时，事前取下侧盖板，进行调整水平后，用筋板固定邻接的基座。
操作步骤
在此，以已经设置完前工序侧的基座为前提进行说明。
1. 请拆除前盖板，安装模组拉出挡板。
01SET-0275J
基座 图号 部件名 个数 / 台
4M-2c 基座 - 模组拉出挡板 A 1 套
- 模组拉出挡板 B 1 套
2M-2c 基座 - 模组拉出挡板 A 1 套
01SET-0335Sa
㒘ᢝߎᣵᵓ$
㒘ᢝߎᣵᵓ$
