3. 机器的安装 SET-NXTIIc-1.5S 60 NXT IIc 安装手册 6. 请连接电源电缆和空气管到设置的机器上。( 详细请参考 「3.3 参照基本连接」 。) 7 . 拉 出 模 组 。 请 拉 出 基 座 上 的2台M 3 - 2 c模 组 或 者1台M 6 - 2 c模 组 。 备注 )模组的拉出方法，请参考 「NXT IIc 机械手册」的 「基本操作」 。 注意 )拉出时请不要超过 500mm（可以放置水平仪的程度）…
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 59
4. 请安装模组拉出挡板。
5. 设置机器到前侧机器的后面。基座之间最小间隙需要 70 mm。
基座 图号 部件名 个数／台
4M-2c 基座 - 模组拉出挡板 A 1Set
- 模组拉出挡板 B 1Set
2M-2c 基座 - 模组拉出挡板 A 1Set
01SET-0335S
㒘ᢝߎᣵᵓ
01SET-0349Ja
Min. 70 mm
3. 机器的安装 SET-NXTIIc-1.5S
60 NXT IIc 安装手册
6. 请连接电源电缆和空气管到设置的机器上。( 详细请参考 「3.3 参照基本连接」。)

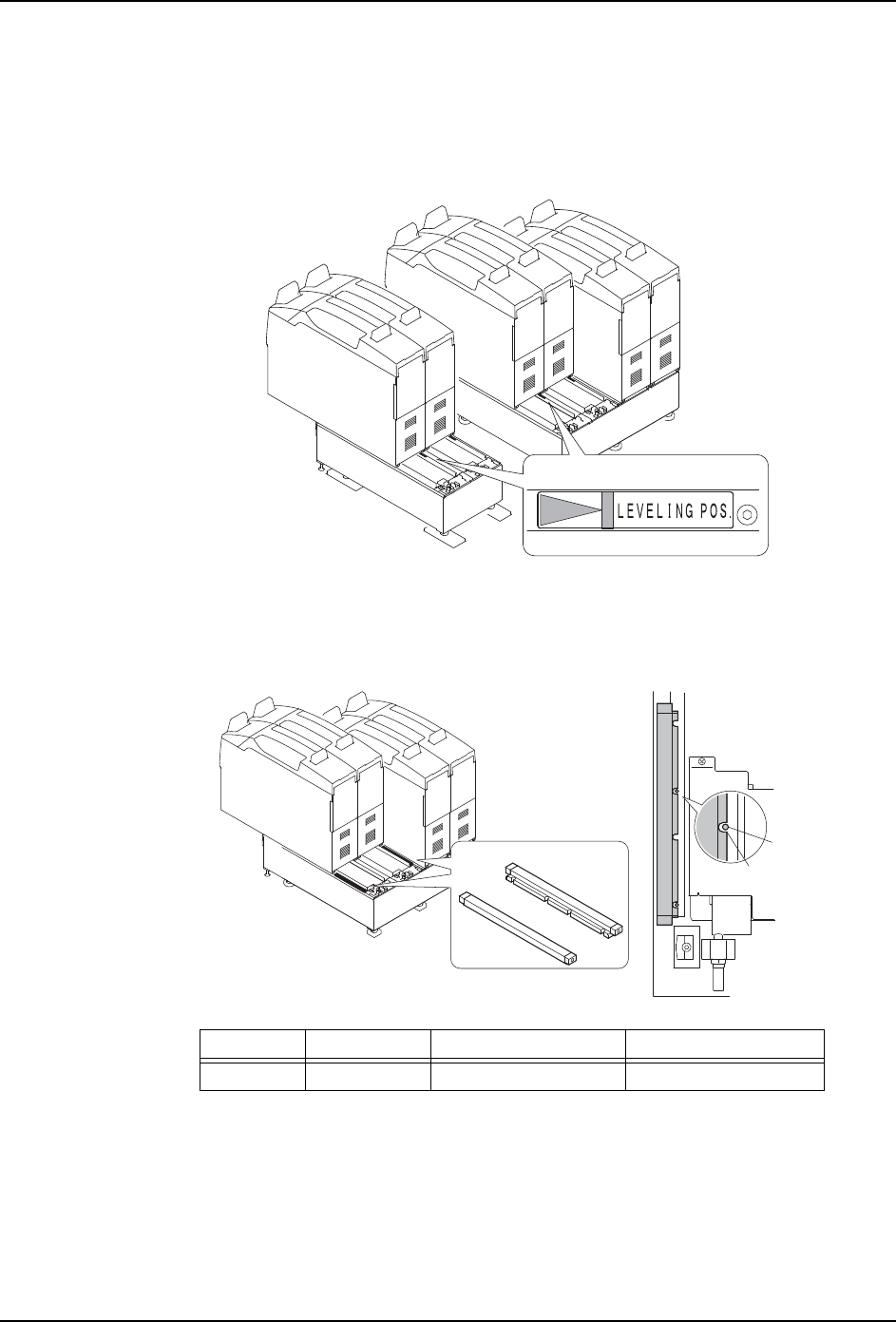

7. 拉出模组。请拉出基座上的2台M3-2c模组或者1台M6-2c模组。
备注 )模组的拉出方法，请参考 「NXT IIc 机械手册」的 「基本操作」。
注意 )拉出时请不要超过 500mm（可以放置水平仪的程度），请把在基座轨道上贴的贴纸做为
拉出 500mm 位置的大致标准。
8. 请在基座上设置防夹治具。
备注 )是防止操作者被夹在前侧模组之间的措施。请将治具的 U 槽部分与基座上的销对齐设
置。
图号 部件名 个数 / 台 （4M-2c) 个数 / 台 （2M-2c)
- 防夹治具 2 ～ 4 1 ～ 2
01SET-0336J
䰆།⊏
Uⓩ
䫔
01SET-0351S
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 61

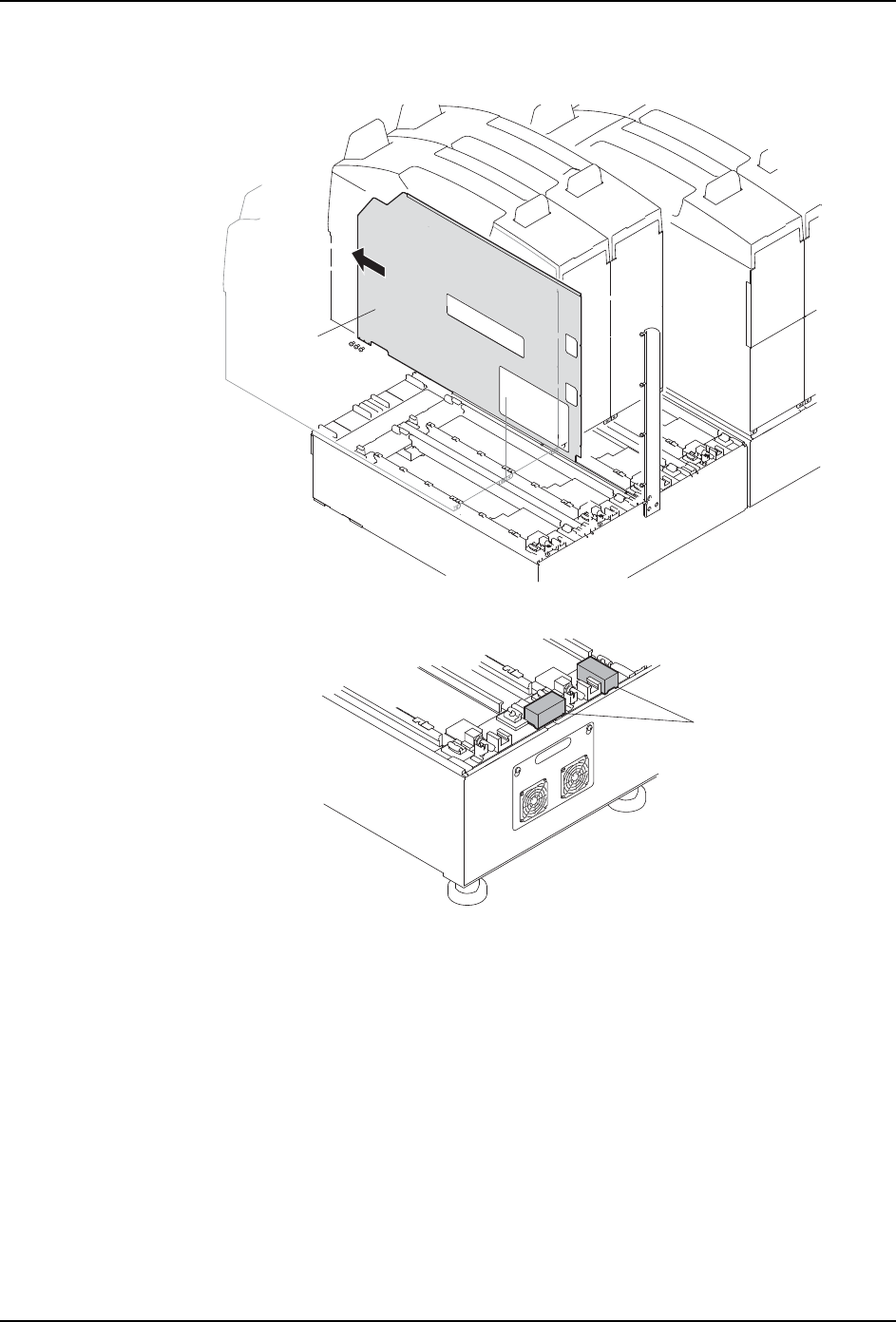

9. 连接 2 台以上的 4M-2c 基座时，请滑动无中断盖板、进一步拉出模组。模组拉出后，请
设置防夹治具。
10.在机器后部的测定地方设置水平仪。请在 XY 方向各自设置 1 个。
01SET-0354S
᮴ЁᮁⲪᵓ
01SET-0248S
∈ᑇҾ
