NXT-IIc 安装手册.pdf - 第106页
4. Fuji Flexa 生产线构成的设定 SET-NXTIIc-1.5S 94 NXT IIc 安装手册 2. 在 [ System ] 组中显示组和 项目。在 [Con tents of' System '] 中显示出在 [ System ]组 中所选择的内容。如果是初次进行 工厂设置时，在 [ System ] 组中只显示 [ System ]。 请在 [Contents of：...] 的区域内右击任意位置…
SET-NXTIIc-1.5S 4. Fuji Flexa 生产线构成的设定
NXT IIc 安装手册 93
4. Fuji Flexa 生产线构成的设定
4.1 前言
为使 NXT-2c 机器可以和 Fuji Flexa 通信，必须正确设置工厂 （Factory）。附加软件服务
器与 NXT-2c 通信时也需要使用该数据。在生产线设置过程中输入的信息可读入到 Job 中，
并由此创建 Job 的生产线配置。这意味着正确设置好 NXT-2c 机器后，Job 可以轻松地加载
到整个生产线。此外，还可以保证 NXT-2c 机器与工厂 / 生产线设定相吻合。也可以从导向
器进行访问，使用生产线编辑工具设置 NXT-2c 机器。
NXT-2c 机器同 Fuji 旧机型相比较，生产线配置有很大不同。Fuji 旧机型的每台机器仅仅表
示生产线上的个别机器，而 NXT-2c 机器即使在基座分离时，也可以将邻接的数台 NXT-2c 机
器都作为 1 台 NXT-2c 机器进行设置。因此有可能出现由几台 NXT-2c 机器组成的生产线中只
设置了 1 台机器的情况。Flexa 正是以这样的方式将成组的 NXT-2c 基座 / 模组视为 1 台机
器，进行生产线平衡、优化以及传送操作。
4.2 普通设定
4.2.1 建立工厂
新建工厂的操作步骤如下。若是在现有的工厂中设置新的生产线时，则无须进行此操作。
1. 从导向器的 [View] 菜单中选择 [Factory Lines]。
01SET-0283E
4. Fuji Flexa 生产线构成的设定 SET-NXTIIc-1.5S
94 NXT IIc 安装手册

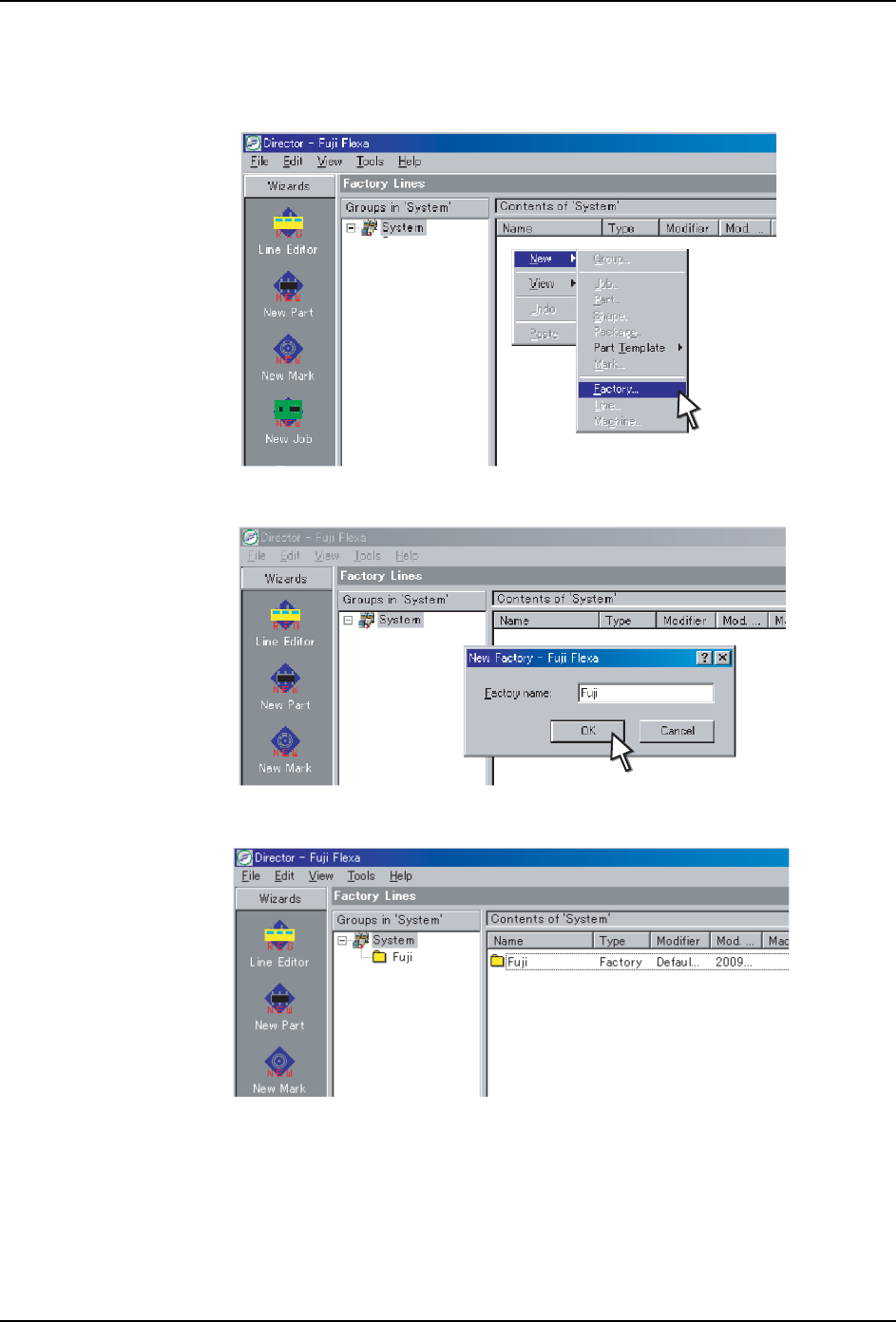

2. 在 [System] 组中显示组和项目。在 [Contents of'System'] 中显示出在 [System]组
中所选择的内容。如果是初次进行工厂设置时，在 [System] 组中只显示 [System]。
请在 [Contents of：...] 的区域内右击任意位置，选择 [New]]→[[Factory…]。
3. 显示出 [New Factory] 对话框。请在文本框中输入新建工厂名称，点击 [OK]。
4. 请确认工厂名显示在两边的区域上。
01SET-0284E
01SET-0285E
01SET-0286E
SET-NXTIIc-1.5S 4. Fuji Flexa 生产线构成的设定
NXT IIc 安装手册 95
4.2.2 建立生产线
1. 在 [System] 组区域中选择了工厂名称的状态下，在 [Contents of...] 区域内的任意位
置单击右键后，选择 [New] → [Line]。
2. 显示出 [New Line] 对话框。请在 [Line name] 中输入生产线名称，选择生产线状态的
选项。
备注 )“
virtual line
” 为非实际存在的生产线。使用虚拟生产线的例子有：工厂重建后，因为
生产线将与当前生产线相异，程序员可以建立以后需使用的 Job。“
virtual line
”可用
于在 Job 中建立生产线。更改生产线后，Job 可传输至机器。
3. 点击 [OK]。新生产线将会显示在两边区域。
01SET-0287E
01SET-0288E
01SET-0289E
