SET-NXTIIc-1.5S 3. 机器的安装

NXT IIc 安装手册 85

3.8 料盘单元 -LT

备注 )在料盘单元 -LT 上，在单元内有可以收存废料带箱的类型和将废料带箱置放在外的类

型。插图表示料盘单元 -LT( 废料带箱收存型 )，料盘单元 -LT( 外置型 ) 也进行同样的

操作。

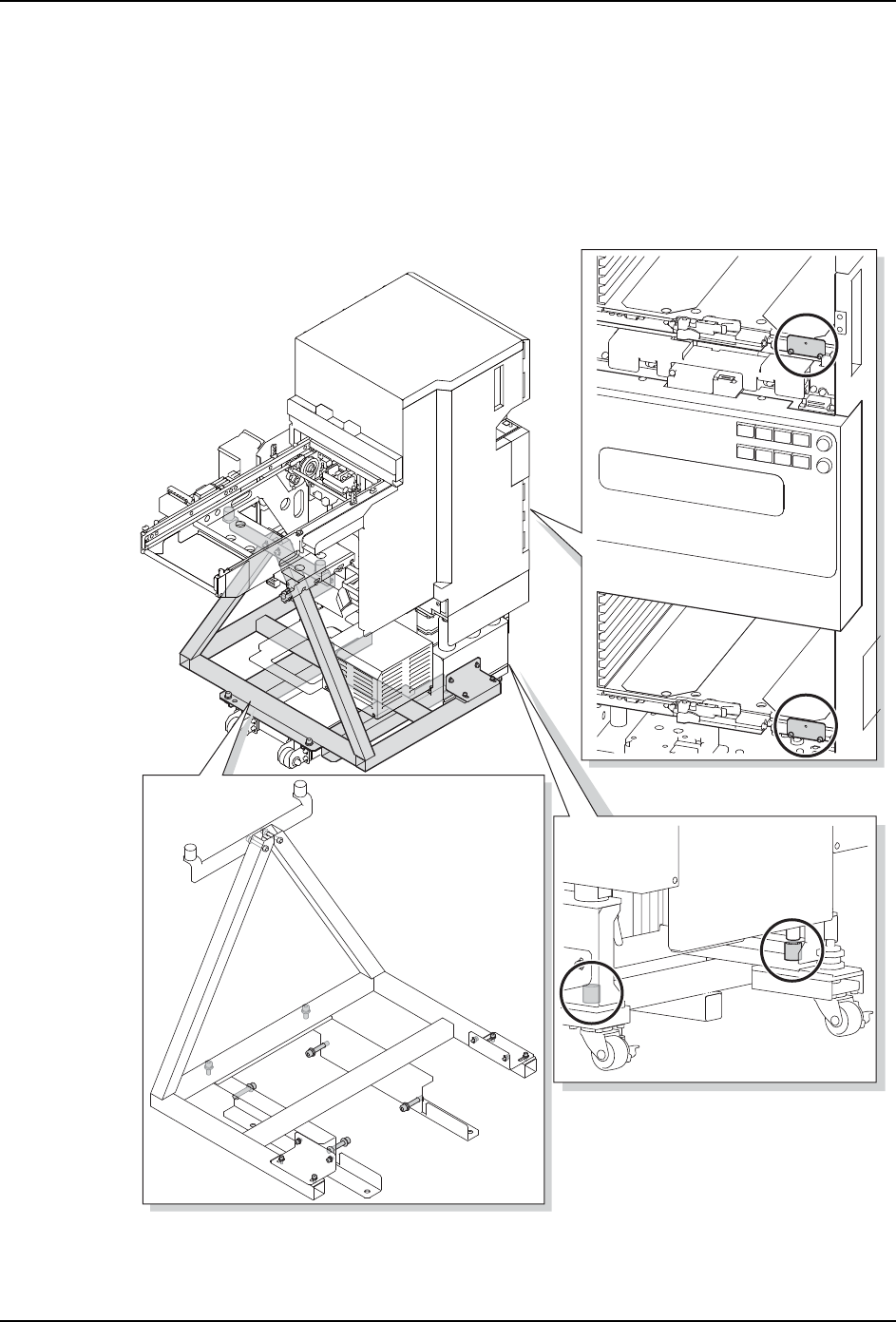

3.8.1 固定筋板的拆除

请拆除安装在料盘单元 -LT 上的固定筋板 ( 红色 )。

请保管好拆除的筋板和螺栓。移设时需要重新使用。

30SET-0111a

3. 机器的安装 SET-NXTIIc-1.5S

86 NXT IIc 安装手册

3.8.2 高度和倾斜度的调整

新安装料盘单元 -LT、或者安装到别的地方时，请调整料盘单元 -LT 的高度和倾斜度。只要

调整了一次，就不需要每次在同样地方重新进行安装 / 拆卸的调整了。

该作业需要使用水平仪（2 个）。首先，在机器外预调整料盘单元 -LT 的高度和倾斜度。接

着，在将料盘单元 -LT 夹紧在机器内的状态下进行主调整。

1. 进行安装料盘单元 -LT 的机器侧的准备。请从模组上拆下料带元件的相关单元，变更元

件相机的位置。详细请参照「NXT IIc 机械手册」的「基本操作」章节的「料盘单元 -

LT 的拆除 / 安装」。

2. 请逆时针拧松料盘单元 -LT 下方的左右锁定杆。

3. 旋转折叠式手柄，使料盘单元 -LT 的滚轮与机器侧料站基座槽的斜面顶上附近相接触的

大致高度相一致。

䫕ᅮ᠟ᶘ

30SET-0112S

01MEC-1007Sc

ᯏⴎঋݹⲺ┐䖤

ᣎਖᕅᢁ᷺

ᯏㄏะᓝⲺ″

ᯏⴎঋݹⲺ┐䖤

SET-NXTIIc-1.5S 3. 机器的安装

NXT IIc 安装手册 87

4. 向左旋松料盘单元 -LT 右下方的锁定螺母。请旋转调整螺栓，大致调整出 X 轴方向的水

平度。请一边用手柄进行高度调整，一边使料盘单元 -LT 的滚轮左右与机器侧料站基座

槽的高度相一致。

5. 在电源 ON 状态下 , 将料盘单元 -LT 慢慢插入本机内部。料盘单元 -LT 完全插入后会自

动被夹紧。

6. 请使用软件工具「Equipment Check」的「移动到水平调整位置」指令 , 移动下侧的料

盘箱。关于 Equipment Check 的操作方法，请参考「NXT IIc 系统手册」的「NXT-2c

软件工具」的「Equipment Check」。

7. 请打开下部门 , 在料盘单元 -LT 内的塔部的下部板上设置水平仪 (2 个 )。

8. 一边观察水平仪，一边旋动调整旋钮，再次调整 X 轴方向的水平度。

30SET-0040Sa

XX'

䈹᮪ᰁ䫤

30SET-0114Sa

䰞ם

≪ᒩԠ

30SET-0040Sa

XX'

䈹᮪ᰁ䫤
