3. 机器的安装 SET-NXTIIc-1.5S
74 NXT IIc 安装手册
3.6.2 连接方法
1. 拆除基座的后盖板。松开固定盖板的螺丝，请在抓住盖板的把手向上方抬起的同时拆
除。
备注 )没有必要拆除螺丝。

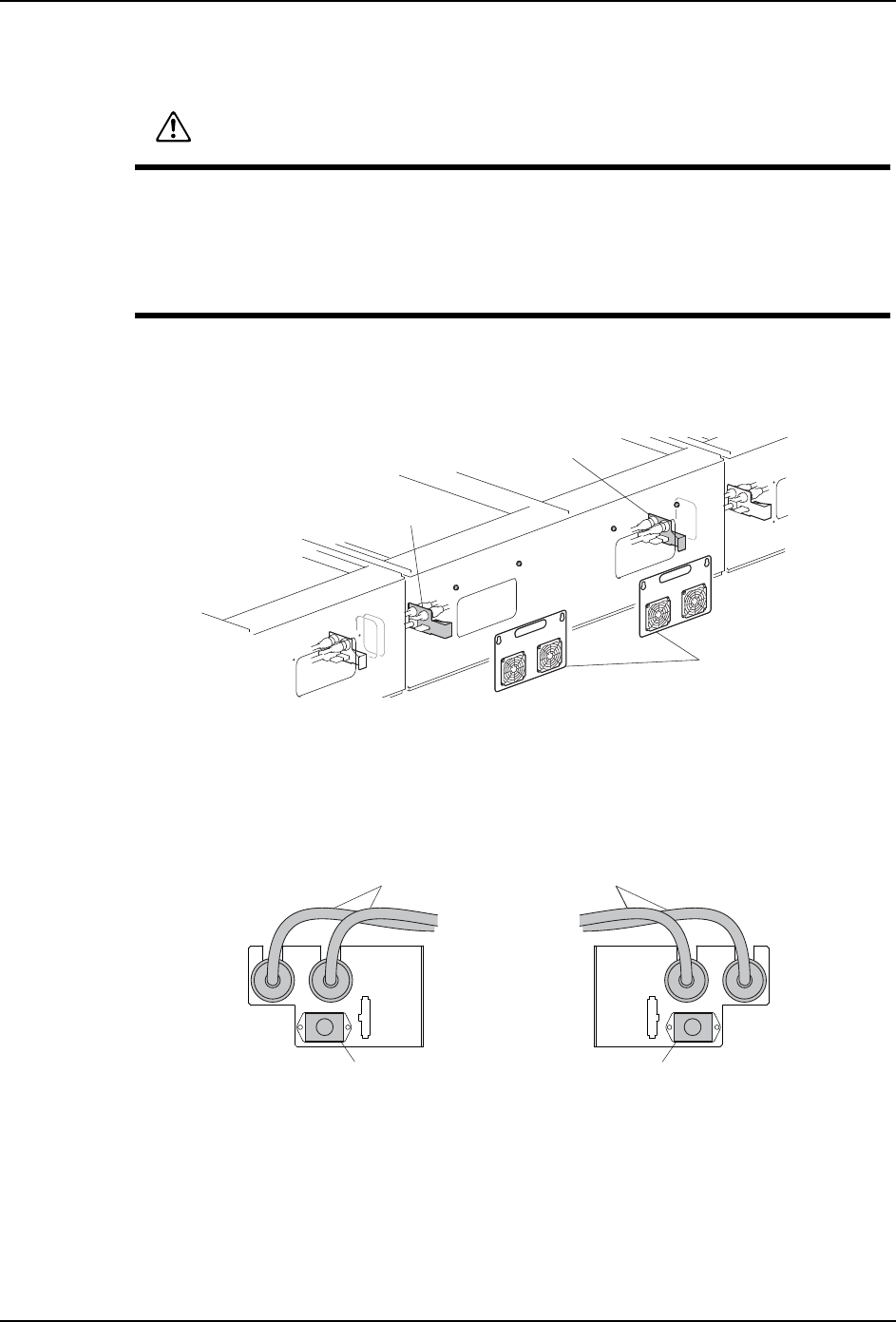

2. 将连接电缆连接至以下的接插件上。
·前工序电路板搬运中转接口筋板的 LANE1 接插件和 LANE2 接插件
·后工序电路板搬运中转接口筋板的 LANE1 接插件和 LANE2 接插件
3. 将前后工序电路板搬运中转接口筋板的接插件保持在安装状态。
4. 将连接好的信号电缆 （左右各 2 根）从基座侧面的孔中取出，并连接至以下的接插件
上。
·前工序机器的电路板搬运中转接口筋板的 LANE1 接插件和 LANE2 接插件
·后工序机器的电路板搬运中转接口筋板的 LANE1 接插件和 LANE2 接插件
5. 安装后盖板到基座上。
注意
接插件的连接和拆除，请务必在断电后进行接插件的插拔。
连接接插件时，请确认接插件名称注意不要搞错。
接插件要完全插入及准确连接。
01SET-0270S
ৢ䘧Ꮉᑣ⬉䏃ᵓᨀ䖤Ё䕀ষㄟᵓ
ࠡ䘧Ꮉᑣ⬉䏃ᵓᨀ䖤Ё䕀ষㄟᵓ
ৢⲪᵓ
6(76
ᦦӊ
ֵো⬉㓚
ᦦӊ
ֵো⬉㓚
CN-M1
CN-CVIF F
LANE 1-F
LANE 2-F
CN-M2
CN-CVIF R
LANE 1-R
LANE 2-R
ࠡᎹᑣ⬉䏃ᵓᨀ䖤Ё䕀ㄟᵓ
ৢᎹᑣ⬉䏃ᵓᨀ䖤Ё䕀ㄟᵓ
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 75
3.6.3 连接基座时的安全对策
为了放置手或者身体的卷入，请在基座上的左右端配置的模组上安装侧盖板。进一步用导线
连接基座间。
1. 拉出模组。
备注 )模组的拉出方法请参考 「NXT IIc 机械手册」的 「5. 基本操作」。
2. 将侧盖板抵住模组的侧面，一边使其不要落下，一边用六角扳手假拧紧六角螺栓。
3. 使用螺丝刀，拧紧盖板下部的螺丝。
4. 全部拧紧所有的六角螺栓。
5. 将接插件筋板安装在基座上，进一步连接接插件变换导线到基座上。
01SET-0278S
ջⲪᵓ
ջⲪᵓ
ᦦӊবᤶᇐ㒓
ᇐ㒓
01SET-0279S
ջⲪᵓ
ᦦӊㄟᵓ
݁㾦㶎ᷧ
㶎ϱ
3. 机器的安装 SET-NXTIIc-1.5S
76 NXT IIc 安装手册
6. 插入模组的时候，请确认基座侧和模组侧的接插件是否正确地连接。
7. 请从机器的左侧向右侧的基座连接导线。
01SET-0280S
ᦦӊ
01SET-0281S
ᇐ㒓
(4M-2c : RH5841*)
(2M-2c : RH5689*)
ᇐ㒓
(4M-2c : RH5842*)
(2M-2c : RH5690*)
