SET-NXTIIc-1.5S 3. 机器的安装 NXT IIc 安装手册 69 14.请拆除基座内侧的 侧盖板。 15.请用筋板固定邻接 的基座。 a. 基座前侧 b. 基座后侧 图 号 部 件 名 个 数/地 方 - 筋板 Assy 1 set 图号 部件名 个数 / 地方 - 筋板 Assy 1 set 01SET -0363S ջⲪᵓ 01SET -0252J 01S ET - 0 3 5 8 J
3. 机器的安装 SET-NXTIIc-1.5S
68 NXT IIc 安装手册

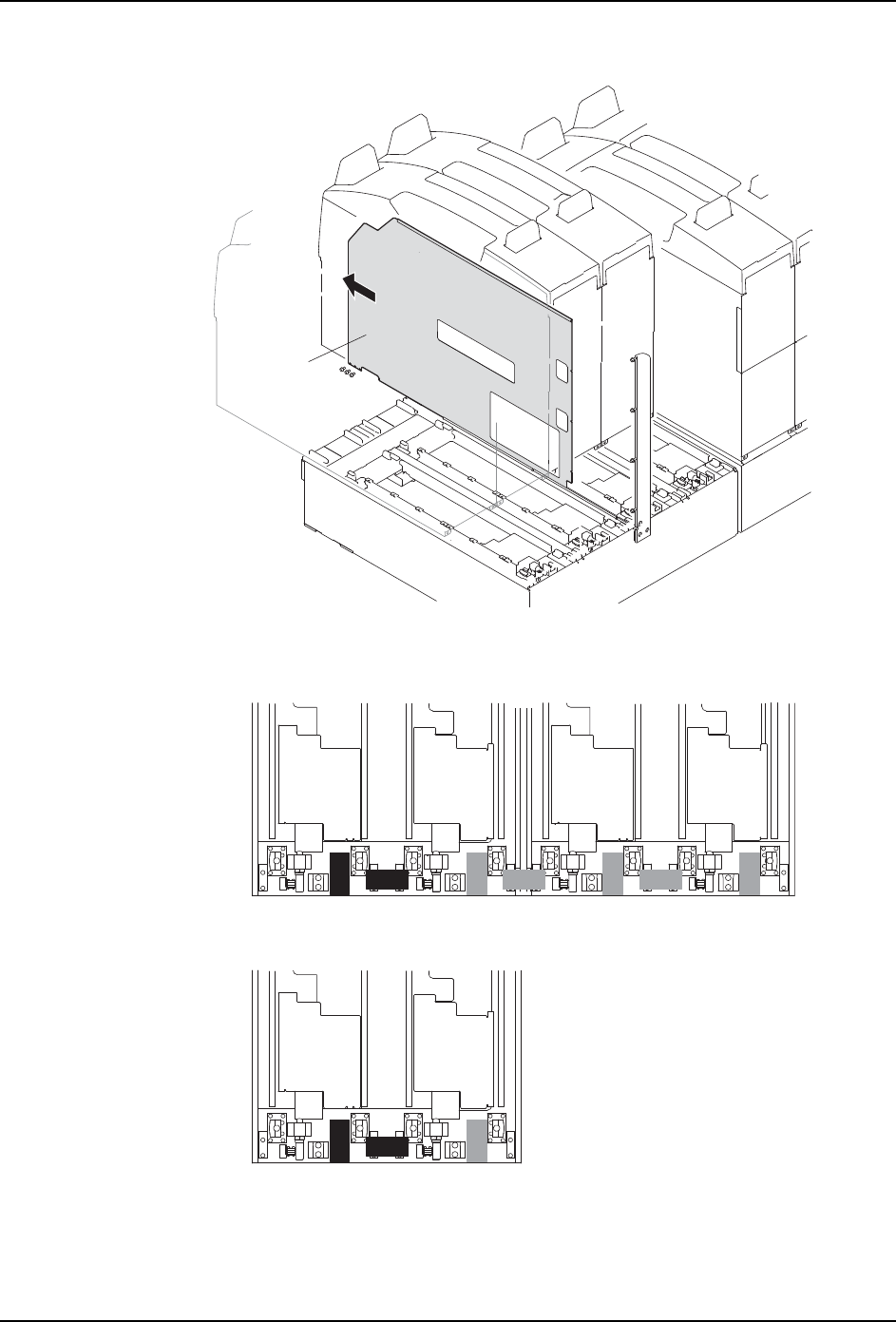

12.使模组间无中断盖板滑动，更进一步拉出模组。
13.改变测定地方确认水平。4M-2c 基座的时候，请更换拉出的模组后进行。
a. 插入模组的时候，请事前拆除水平仪和防夹治具。
b. 拉出另外的模组之后，请设置防夹治具。
01SET-0354S
᮴ЁᮁⲪᵓ
㧨4M-2cᑻ㧪
㧨2M-2cᑻ㧪
01SET-0337S
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 69

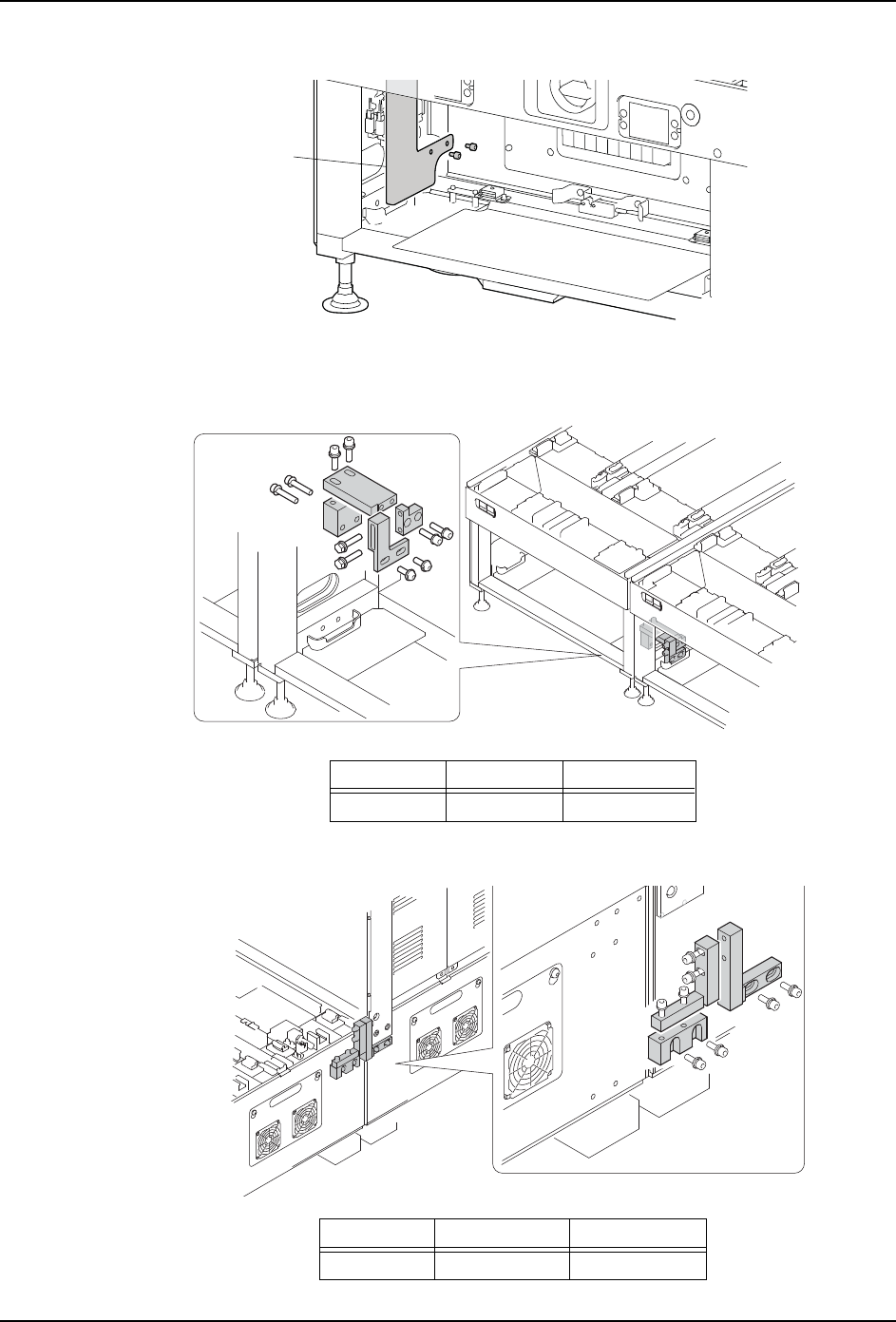

14.请拆除基座内侧的侧盖板。
15.请用筋板固定邻接的基座。
a. 基座前侧
b. 基座后侧
图号 部件名 个数/地方
- 筋板 Assy 1 set
图号 部件名 个数 / 地方
- 筋板 Assy 1 set
01SET-0363S
ջⲪᵓ
01SET-0252J
01SET-0358J
3. 机器的安装 SET-NXTIIc-1.5S
70 NXT IIc 安装手册
16.请把拉出的模组间无中断盖板装回去。
17.请拆除水平仪和防夹治具，插入模组。

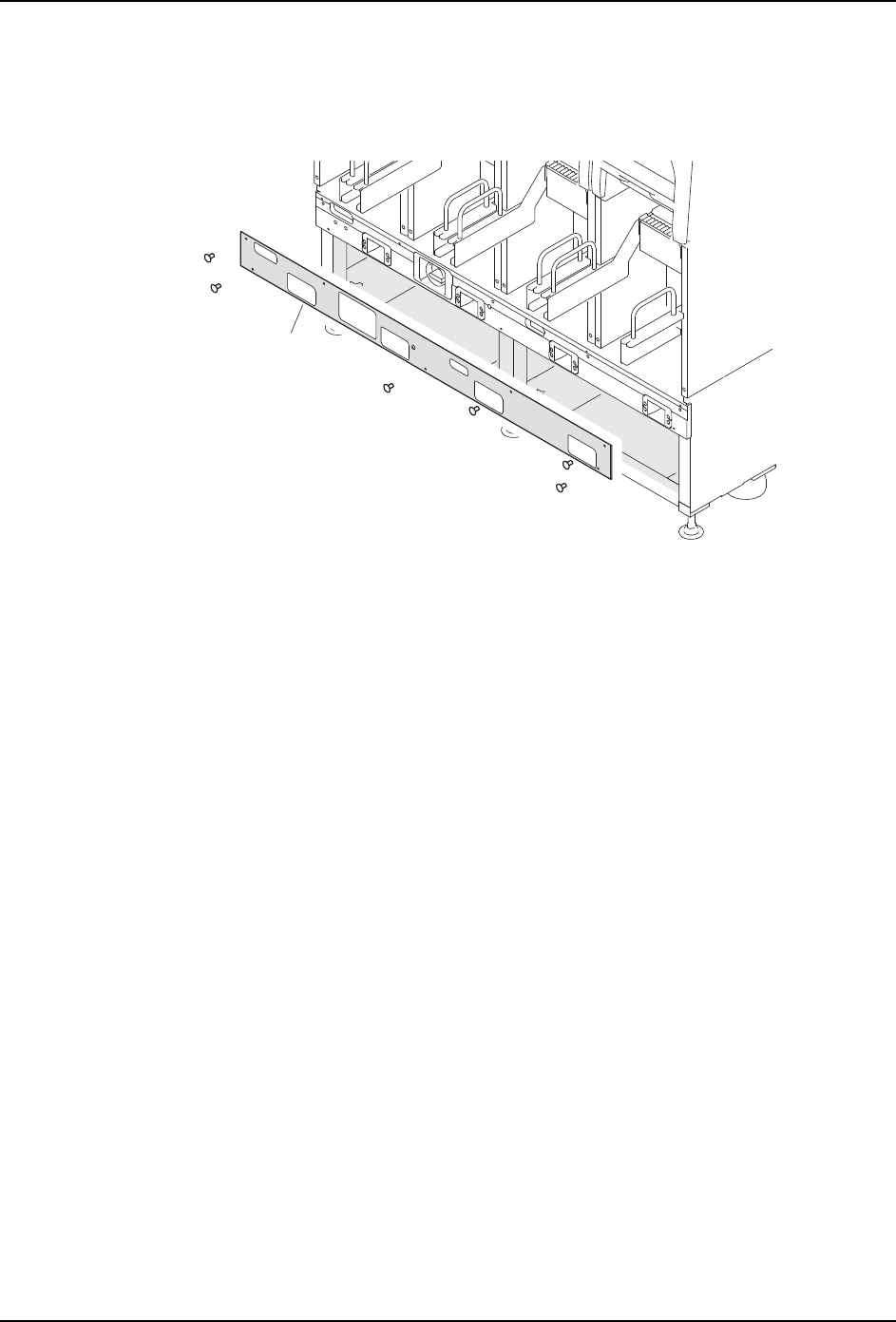

18.此后不连接机器时，请拆除模组拉出挡板，安装前盖板。
备注 )如果要增加连接机器时，请在安装了模组拉出挡板的状态下，将连接的机设置在相邻
位置，重复到此为止的操作。
19.请安装基座内侧的侧盖板。
01SET-0334S
ࠡⲪᵓ
