SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 25
其他组合的时候
安装适合于电路板搬送高度的水平垫圈到调整水平螺栓上时，请准备必要数量的水平垫圈
Assy。
备注 )连接复数的基座的时候，请在调整水平后将基座与基座用筋板连接。（参照「3.4.3 基
座的连接」）。

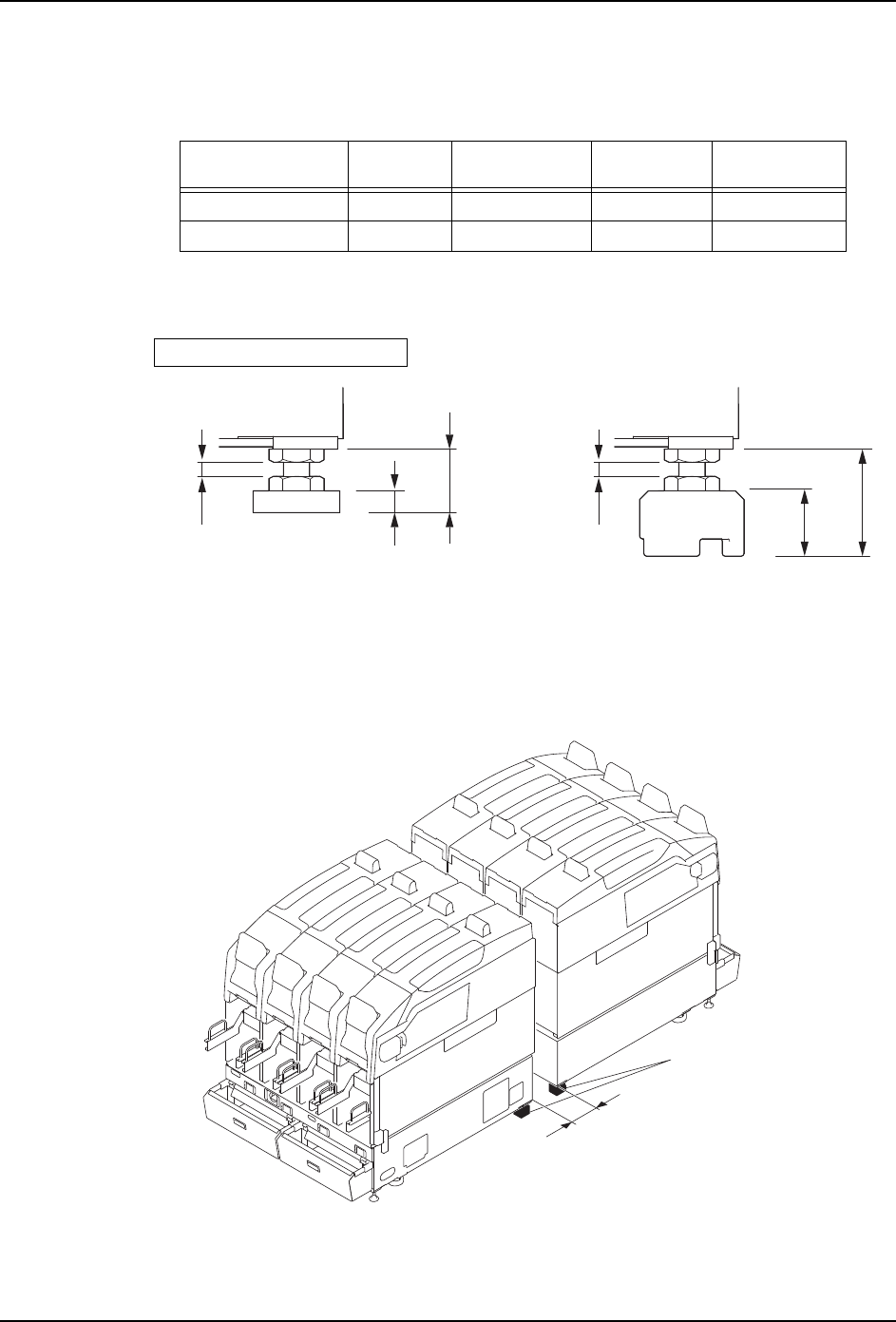

3.1.4 关于背靠背运用时的水平垫圈 Assy
如果基座背面间的距离在 70mm 以上 810mm 以下设置时，就作为背靠背运用。背靠背运用时，
在机器的基座后部，请安装楔子式调整水平块。
电路板搬运高度 部件名 图号 个数 / 台
(4M-2c)
个数/台
(2M-2c)
H=900 用 水平垫圈 2MGLBZ0016** 6 4
H=950 用 水平垫圈 PZ5447* 6 4
6(76
+
+
0F0Fᑻ∈ᑇൿ
ऩԡPP
ॄⱘሎᇌᰃখ㗗ؐDŽ
01SET-0344Sa
OOҹϞOOҹϟ
䬆ᄤᓣ䇗ᭈ∈ᑇഫ
3. 机器的安装 SET-NXTIIc-1.5S
26 NXT IIc 安装手册

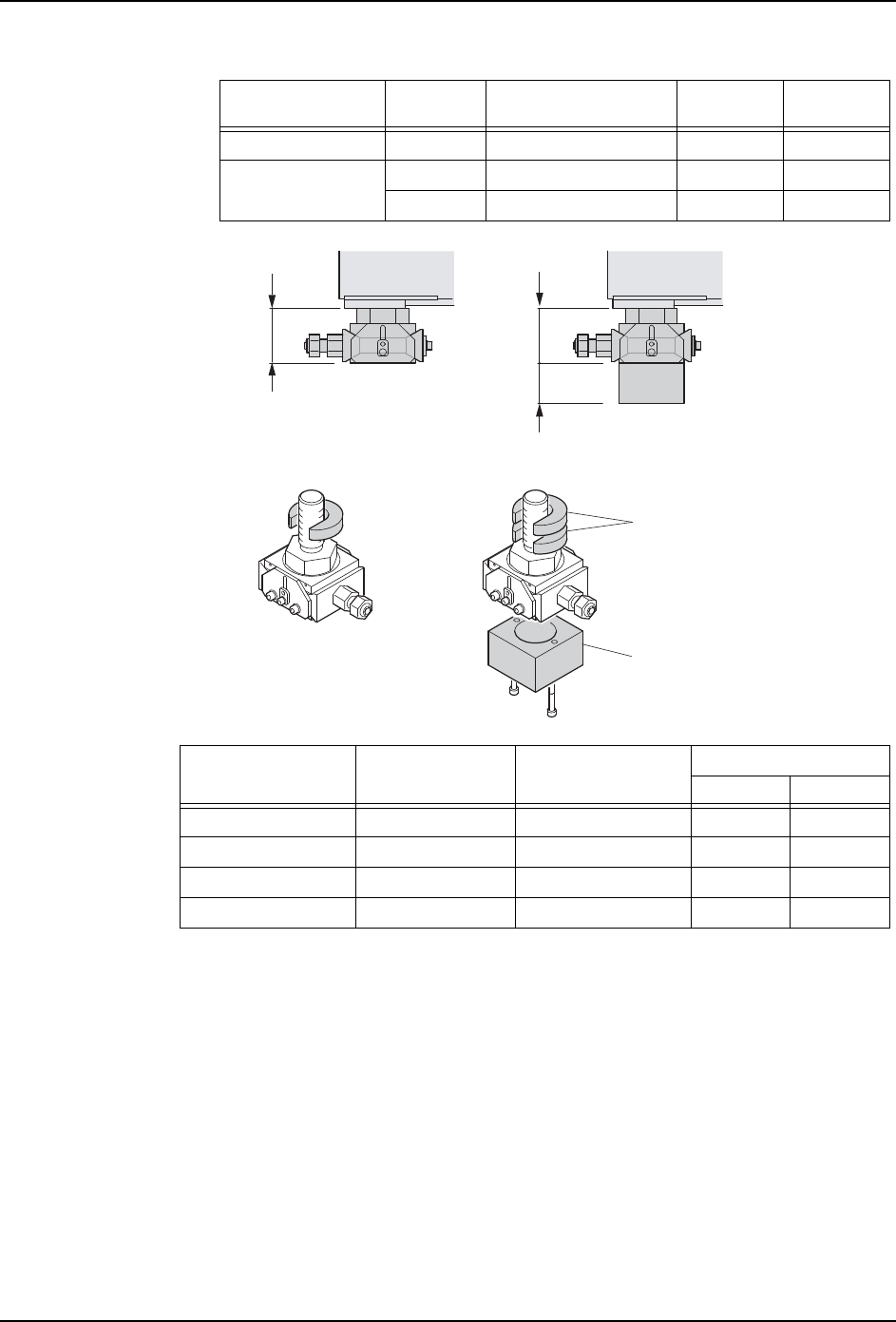

备注 )如果以 900mm，950mm 以外的电路板搬送高度运用时，请组合垫块进行调整。
电路板搬运高度 图号 部件名 个数/台
(4M-2c)
个数/台
(2M-2c)
H=900 用 - 调整水平垫块 Assy 3 2
H=950 用 - 调整水平垫块 Assy 3 2
PM0K5E0 50 mm 垫块 3 2
电路板搬运高度 调整范围 地面～基座底面 垫块数 / 一处
50 mm 15 mm
H=915 用 910 ～ 930 mm 83 ～ 103 mm 0 1
H=930 用 925 ～ 945 mm 98 ～ 118 mm 0 2
H=965 用 960 ～ 980 mm 133 ～ 153 mm 1 1
H=980 用 975 ～ 995 mm 148 ～ 168 mm 1 2
01SET-0345J
H=900
H=950
68
50 68
ऩԡ: mm
01SET-0346S
PM0KDN0
PM0K5E0
ൿഫ㧔50 mm㧕
ൿഫ㧔15 mm㧕
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 27
3.1.5 移动前的准备
1. 请准备适合电路板搬送高度、基座种类、生产线构成等设置条件的水平垫圈 Assy。4M-
2c 基座上需要 6 个、2M-2c 基座上需要 4 个水平垫圈 Assy。（参考 「3.1.3 水平垫圈
Assy 的准备」）
2. 请安装水平垫圈 Assy 到基座上。
3. 使用防震垫时，请参考以下尺寸配置防震垫到机器的设置位置。防震垫铺在地面和水平
垫圈之间。
01SET-0241J
ऩԡPP
ᴎ఼ࠡջ ᴎ఼ࠡջ
6(76
0Fᑻ!0Fᑻ!
