3. 机器的安装 SET-NXTIIc-1.5S 54 NXT IIc 安装手册 b. 请把基座位置调整治具前面做为基准，调 整基座前后、左右方向的位置。 备注 )调整时请使用木棒 和拉拔治具。 此外， 在调整水平垫块下铺上容易滑的纸等东西时， 有时会便于操作。 c. 请把基座位置调整治具表面做为基准，调 整基座的高度。 图号 部件名 个数 / 台 2MGLBJ000100 拉拔治具 1 01SET -0340S ᑻϞ䴶 01SET …
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 53

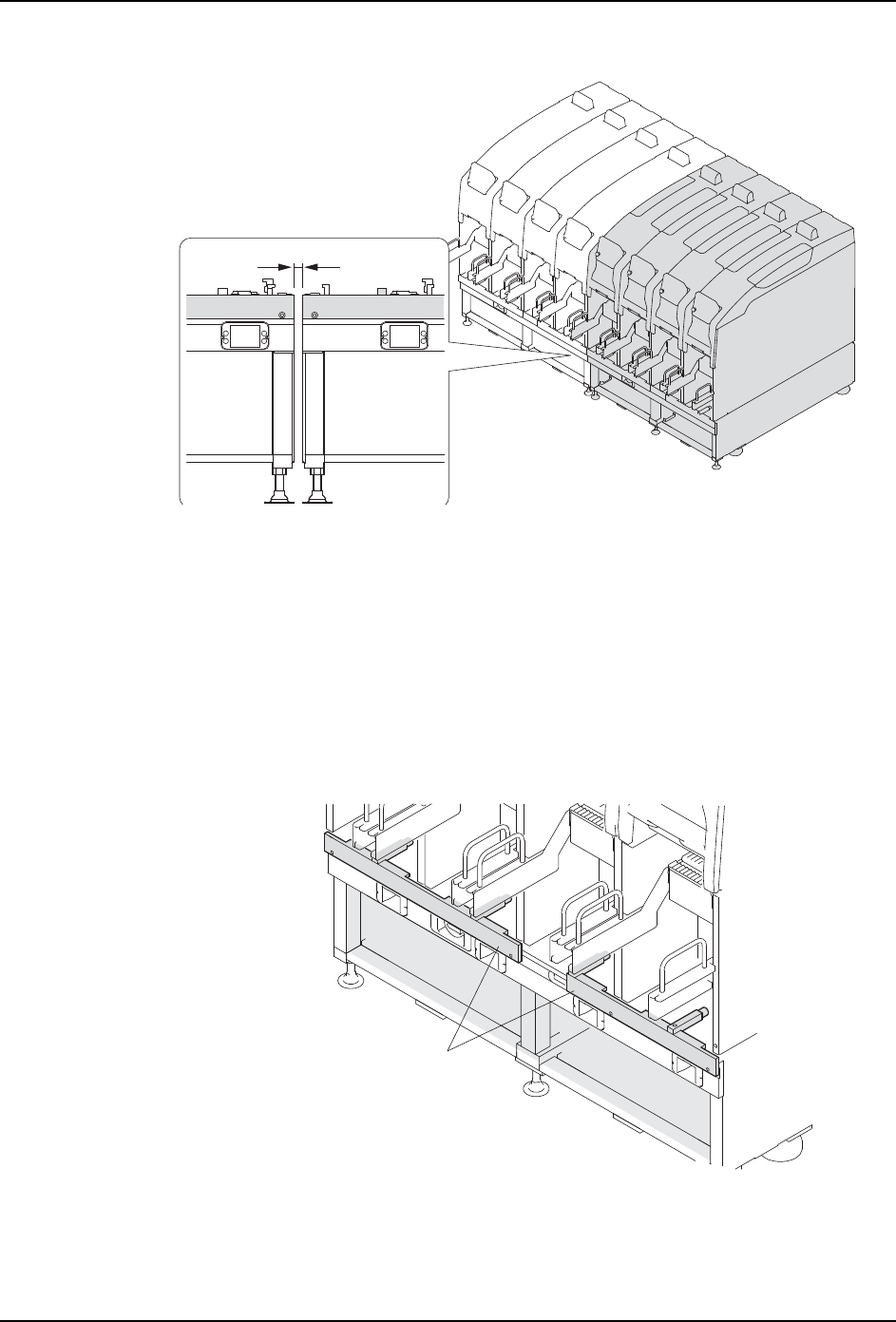

2. 移动机器到前工序侧的机器的旁边。此时，请将基座间距设置为 10mm。
3. 请连接电源电缆和空气管到设置的机器上。( 详细参考 「3.3 基本连接」。)
4. 请连接相邻基座之间的信号电缆。( 详细参考 「3.6 NXT-2c 和 NXT-2c 的连接」。)
5. 请进行与前工序侧的基座同样的调整水平。在这里的调整水平是临时操作，把调整水平
螺栓的锁定螺母松拧紧。
6. 请拆除水平仪，插入模组。
7. 微调基座的位置和高度。
a. 前工序侧的基座没有模组拉出挡板的时候，请安装此部件。在此，将模组拉出挡板
作为基座位置调整治具使用。
01SET-0338J
10 mm
01SET-0339S
㒘ᢝߎᣵᵓ˄ᑻԡ㕂䇗ᭈ⊏˅
3. 机器的安装 SET-NXTIIc-1.5S
54 NXT IIc 安装手册

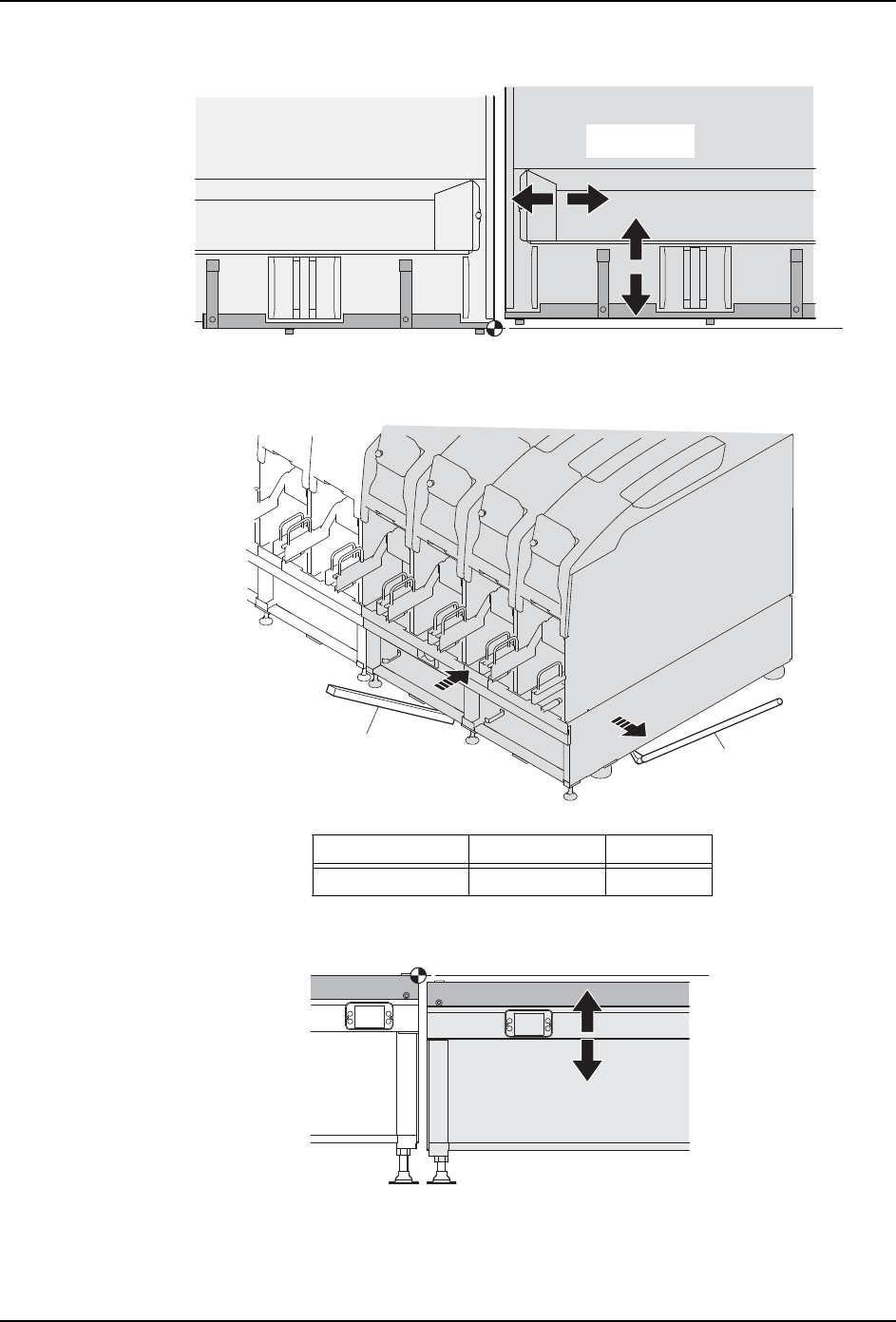

b. 请把基座位置调整治具前面做为基准，调整基座前后、左右方向的位置。
备注 )调整时请使用木棒和拉拔治具。此外，在调整水平垫块下铺上容易滑的纸等东西时，
有时会便于操作。
c. 请把基座位置调整治具表面做为基准，调整基座的高度。
图号 部件名 个数 / 台
2MGLBJ000100 拉拔治具 1
01SET-0340S
ᑻϞ䴶
01SET-0341S
ᢝߎ⊏
Ầ
01SET-0342J
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 55

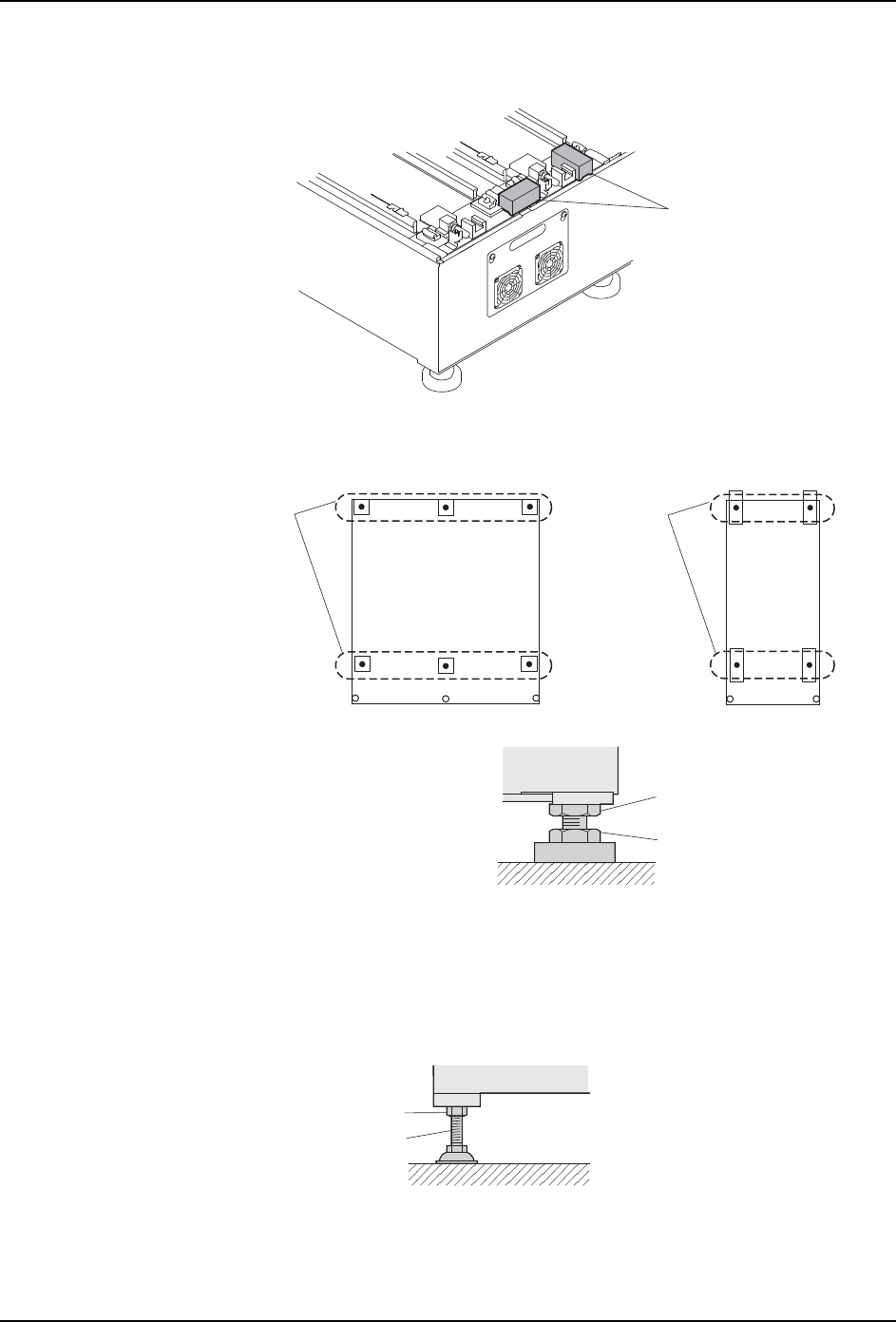

8. 拉出模组 (500 mm 以下 )，在机器后部的测定地方设置水平仪。请在 XY 方向各设置 1
个。
9. 请一边用水平仪确认基座的水平度，一边紧固调整水平螺栓的锁定螺母。
注意 )请紧固锁定螺母。紧固不充分时机器会发生振动，有可能影响贴装精度。
10.松开基座前侧的调整水平螺栓的锁定螺母。进行旋转调整使前侧的调整水平螺栓的下端
碰到地面。
注意 )不要使前侧水平调整螺栓过分承受机器重量，以免影响到基座的水平度。这些螺栓是
将模组拉出时支撑基座的辅助性部件。
11.请拆除水平仪，插入模组。
01SET-0248S
∈ᑇҾ
㧨4M-2cᑻ㧪㧨2M-2cᑻ㧪
ᴎ఼ࠡջ
ᴎ఼ࠡջ
01SET-0249S
䇗ᭈ∈ᑇ㶎ᷧ
䫕ᅮ㶎↡
䇗ᭈ∈ᑇ㶎ᷧ
䇗ᭈ∈ᑇ㶎ᷧ
䇗ᭈ∈ᑇ㶎ᷧ
01SET-0343S
䫕ᅮ㶎↡
