SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 21
3. 机器的安装
本章介绍新购入机器或将机器移动至新位置时机器的安装操作。并非一切情况下都必须进
行本章中所述的所有操作。请根据需要进行操作。
3.1 移动机器
使用铲车等将机器搬运到安置位置。在基座上放置水平调整螺栓和垫圈 Assy。此外，根据
机器基座的构成，必要时请采取防止基座移动的对策：使用地脚螺栓，粘性胶带等将基座固
定在地面上。
3.1.1 移动时的注意事项
移动机器时，请确认安全状况，避免事故发生。
·移动机器需由有专门资格的人来进行。
·移动机器的人必须穿安全靴、带安全帽。
·将移动通路整理好，除了移动机器的人，其他人不得靠近。
·移动机器之前，请先将购买时配置的机器固定筋板 （红色）安装至指定位置。
·请使用与各机器重量相符的铲车。
·铲车的铲子请务必插入指定位置。
·若被举起的机器的平衡状态不稳定时，请立即重新开始。
·机器的升降需要小心进行，勿使机器受到冲击。
·小心勿使水平调整螺栓弯曲。
3.1.2 机器重量
构成 NXT-2c 的各个模组、基座的重量如下所示。请按照实际的机器构成进行计算。（不包
括包装用的部件重量。）
机器类型 重量 (kg)
2M-2c 基座 420
4M-2c 基座 820
M3-2c 模组 300
M6-2c 模组 500
料盘单元 -LT （包含 8 块托板以及磁块） 173.7
料盘单元 -LTC （包含 8 块托板以及磁块） 166.5
3. 机器的安装 SET-NXTIIc-1.5S
22 NXT IIc 安装手册

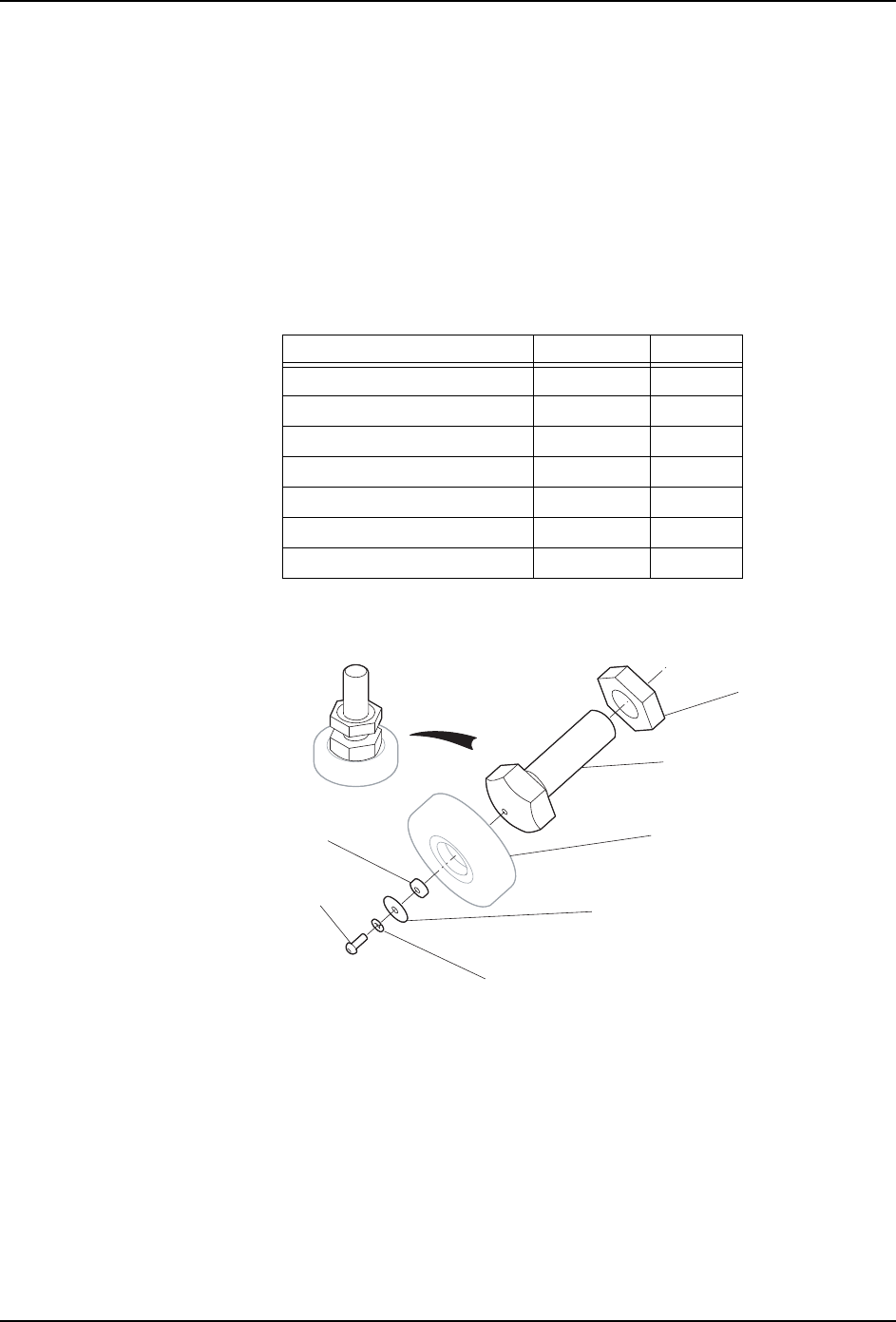

3.1.3 水平垫圈 Assy 的准备
请与以下所示基座的设置条件相吻合，组装所需要个数的水平垫圈 Assy。
a. 2M-2c 基座单独设置时
b. 用 2 台连接设置 2M-2c 基座时
c. 4M-2c 基座单独设置时
d. 按其他的条件设置时
水平垫圈 Assy 是由以下的部件构成，可以根据基座的设置条件、电路板搬送高度变更水平
垫圈。
备注 )表中的水平垫圈的图号，根据基座的设置条件、电路板搬送高度而不同。有关其他部
件，与基座的设置条件无关使用同样的物品。
水平垫圈 Assy 的构成部件 图号 个数
６角螺母 PM05WZ* 1
调整水平螺栓 PT0220* 1
平垫圈 W1088G 1
垫圈片 PB06DS* 1
弹簧垫圈 W1024A 1
内 6 角园头螺栓 K5262E 1
水平垫圈 - 1
01SET-0362S
∈ᑇൿ
䇗ᭈ∈ᑇ㶎ᷧ
ൿ⠛
ᑇൿ
㾦㶎↡
ݙ㛮ು༈㶎ϱ
ᔍㇻൿ
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 23

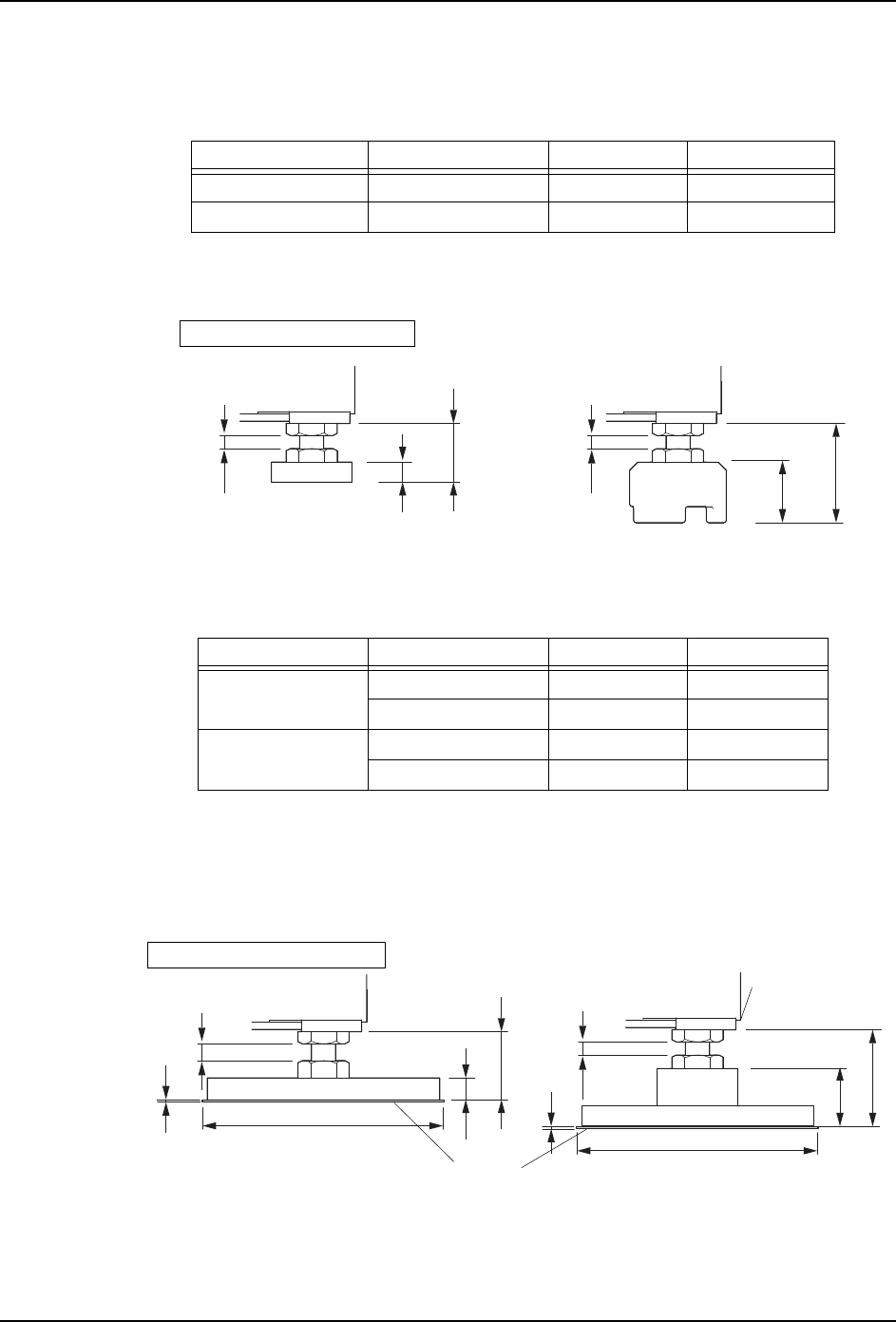

2M-2c 基座单独设置时
安装适合于电路板搬送高度的水平垫圈到调整水平螺栓上时，请准备必要数量的水平垫圈
Assy。
备注 )单独使用 2M-2c 基座时，有必要在调整水平后将基座用地脚螺栓固定在地面上。（参照
「3.4.2 基座的固定＜单独使用 2M-2c 基座时＞ 」）
不能用地脚螺栓固定基座在地面上时
请准备下记的水平垫圈和防振垫。
注意 )请准备本公司指定的防振垫。使用市场销售的垫块时，有可能在运转中发生错误。此
外，在使用后剥下本公司指定的防振垫块、地板脏的时候，请用脱脂剂或石油系列的药
剂擦去。
备注 )不能使用地脚螺栓将基座固定在地面上时，需要使用表中的水平垫和防震垫，调整水
平后在基座内安装配重。（参照 「3.4.2 基座的固定＜单独使用 2M-2c 基座时＞」）。
电路板搬运高度 部件名 图号 个数 / 台
H=900 用 水平垫圈 2MGLBZ0016** 4
H=950 用 水平垫圈 PZ5447* 4
电路板搬运高度 部件名 图号 个数 / 台
H=900 用 水平垫圈 PM0GZG* 4
防震垫 PG0550* 4
H=950 用 水平垫圈 PM0GZH* 4
防震垫 PG0550* 4
6(76
+
+
0F0Fᑻ∈ᑇൿ
ऩԡPP
ॄⱘሎᇌᰃখ㗗ؐDŽ
6(76
+
+
0Fᑻ∈ᑇൿ䰆䳛ൿ
ऩԡPP
W
W
䰆䳛ൿ
ॄⱘሎᇌᰃখ㗗ؐDŽ
