3. 机器的安装 SET-NXTIIc-1.5S 30 NXT IIc 安装手册 3.2 拆除固定支架和保护材料 下一步， 拆卸安装在机器上的固定支架 （红色） 和保护材料。 这些操作请在机器的移动结 束后进行。 警告 模组的线性马达有强力的磁性。使 用心藏起搏器的用户，请不要接近 线性马达的轴或 者线圈部分 （请离开 400mm 以上进行操作） 。有可能因为磁力造成心藏起 搏器的误动。 注意 用手移动 XY 机械手时，请抓住移动 XY…
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 29
3.1.6 操作方法
1. 将铲车基座下侧时，需使铲车的左右铲与机器中心的距离相等。请将左右叉子的间隔尽
量调大。
注意 )
1.关于铲车的使用，请参照制造商的说明书。
2.对于 4M-2c 基座，请将叉子从机器后面插入 900mm 以上。对于 2M-2c 基座，请将叉子
从机器横侧面通过基座全体进行插入。
2. 请用铲车将机器举起 30cm 左右。
3. 请移动铲车至所定位置后轻轻地降落。
危险
严禁进入机器下部进行操作。
01SET-0245S
㧨4M-2cᑻ㧪㧨2M-2cᑻ㧪
1,415
900 એ
640
1,415
1,290
(mm) (mm)
3. 机器的安装 SET-NXTIIc-1.5S
30 NXT IIc 安装手册
3.2 拆除固定支架和保护材料
下一步，拆卸安装在机器上的固定支架 （红色）和保护材料。这些操作请在机器的移动结
束后进行。
警告
模组的线性马达有强力的磁性。使用心藏起搏器的用户，请不要接近线性马达的轴或
者线圈部分 （请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。
注意
用手移动 XY 机械手时，请抓住移动 XY 轴用的把手。如果抓住贴装工作头、定位点相机
连线支架等其他地方时，会对贴装精度造成不良影响，有可能损伤导轨。
移动对面型机械手模组的 XY 机械手时，请注意对面的贴装工作头不要相互碰撞。
在 Y 轴的线性马达附近操作时 (55mm 以内 )，不要使用通常的金属工具，请使用非磁性
的工具。
请不要将磁卡、手表、精密仪器等靠近 Y 轴的线性马达附近 (55mm 以内 )。有可能因磁
力而产生故障。
在进行工作头更换和维修保养操作时，请注意不要将物品碰到线性标尺上 , 会造成损
伤，如果在线性标尺上发生了伤痕或者错误时 , 有可能不能生产。那时，有必要更换线
性标尺。

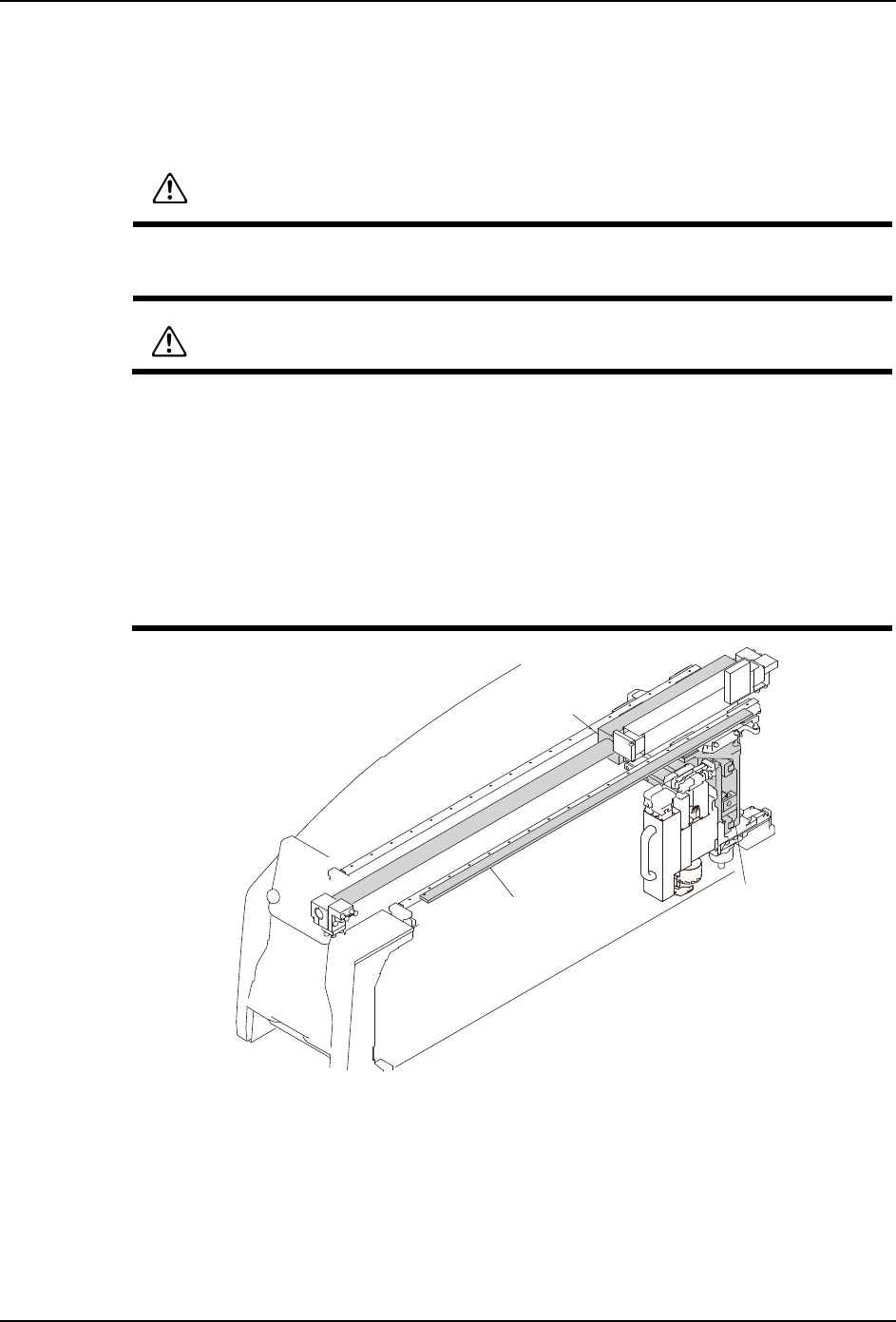

6(76
㒓ᗻ偀䖒
Ḛᶊ
㒓ᗻᷛሎ
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 31
3.2.1 拆除固定支架
1. 在机器的运转部分安装有固定支架 （红色），请从机器上拆除以下的所有的固定支架。
a. 固定模组正面和基座的固定支架。
b. 固定模组背面和基座的固定支架。
c. 固定供料托架的支架 （各个模组）。
d. 固定 X 轴 /Y 轴的固定支架。
e. 将基座固定在箱体上的固定支架。
注意 )拆卸固定支架时，请同时取下机器内外侧的保护材料。进行操作前，必须确认出厂时
的保护材料没有残留在模组内部。
2. 请保管好拆下的固定支架和螺栓，以便移动时再次使用。
01SET-0247J
