3. 机器的安装 SET-NXTIIc-1.5S
46 NXT IIc 安装手册
10.此后单独使用机器时，请拆除模组拉出挡板后安装前盖板。
备注 )在连接机器运用时，使模组拉出挡板处于安装的状态。
01SET-0334S
ࠡⲪᵓ
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 47
3.4.2 基座的固定＜单独使用 2M-2c 基座时＞
进行调整水平后，请将基座用地脚螺栓固定到安置位置的地面上。

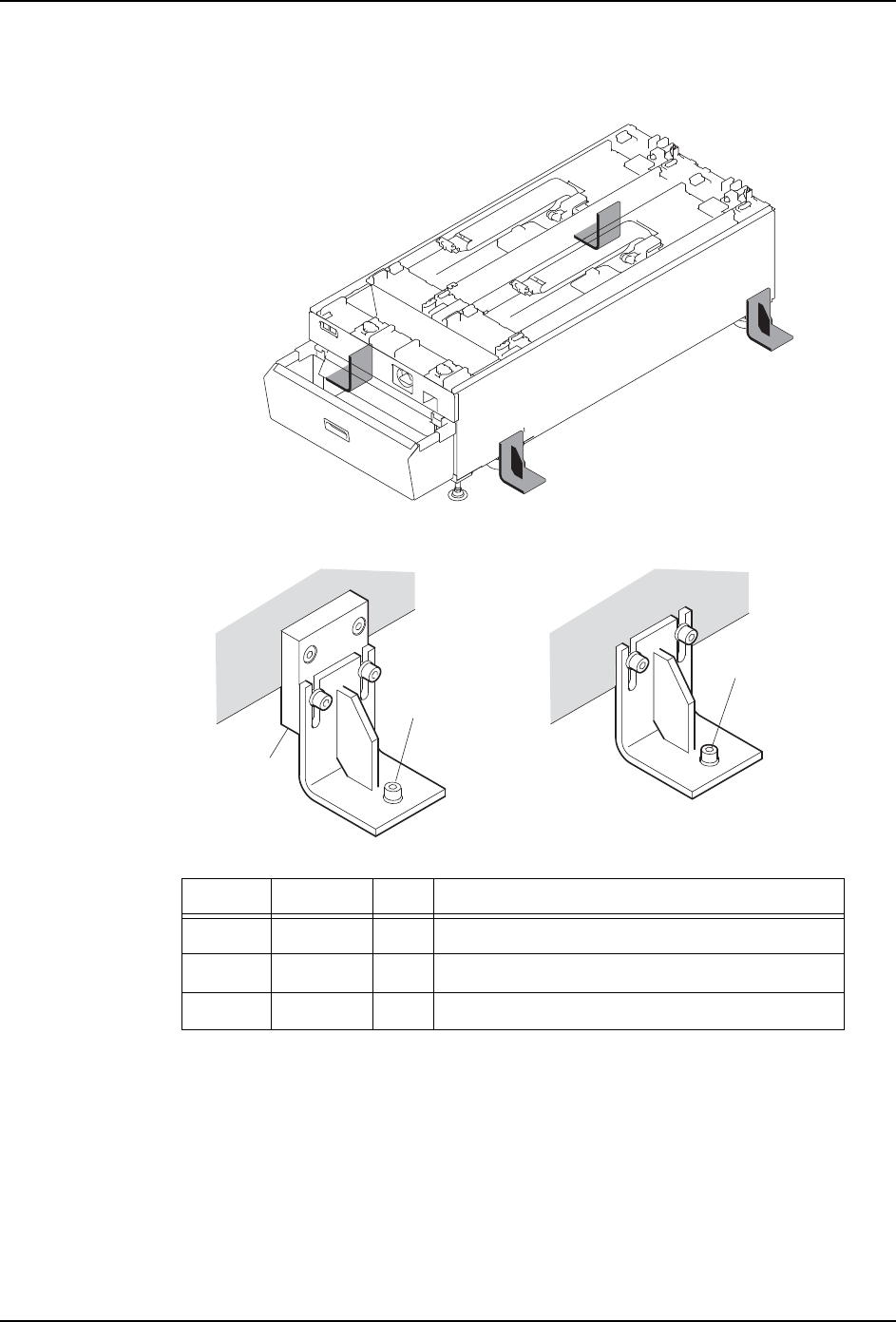

图号 名称 个数 备注
PB18724 筋板 4
PB21792 垫块 4 电路板搬运高度为 912 ～ 965mm 时使用垫块。
H5123B 地脚螺栓 4 9-6-5-M10(Cut Anchor)
01SET-0251S
H = 950 mm
H = 900 mm
ഄ㛮㶎ᷧ
ൿഫ
+ Ңഄ䴶ࠄ⬉䏃ᵓᨀ䖤Ўℶⱘ催ᑺ
ഄ㛮㶎ᷧ
3. 机器的安装 SET-NXTIIc-1.5S
48 NXT IIc 安装手册
用地脚螺栓不能固定基座在地面时
请在进行了调整水平之后，安装配重到基座内。
备注 )移设原有机的时候等，如果取下配重，请按照与安装方法的相反步骤进行操作。
注意 )配重的安装工作，请在调整水平后进行。
请确认使用了与条件相符的水平垫圈和防震垫。（参考「3.1.3 水平垫圈 Assy 的准备」）
的 「不能用地脚螺栓固定基座在地面上时」。
1. 如果有 MCU-2c，请取下基座上的全部的模组。没有 MCU-2c 的时候，请把基座上的全部
的模组拉出约 560mm( 基座后侧的平板的全体处于可以看见的位置 )。模组的拉出，要仅
限于步骤 4 的操作所必要的最低限度的量，请别拉出太多。
01SET-0369S

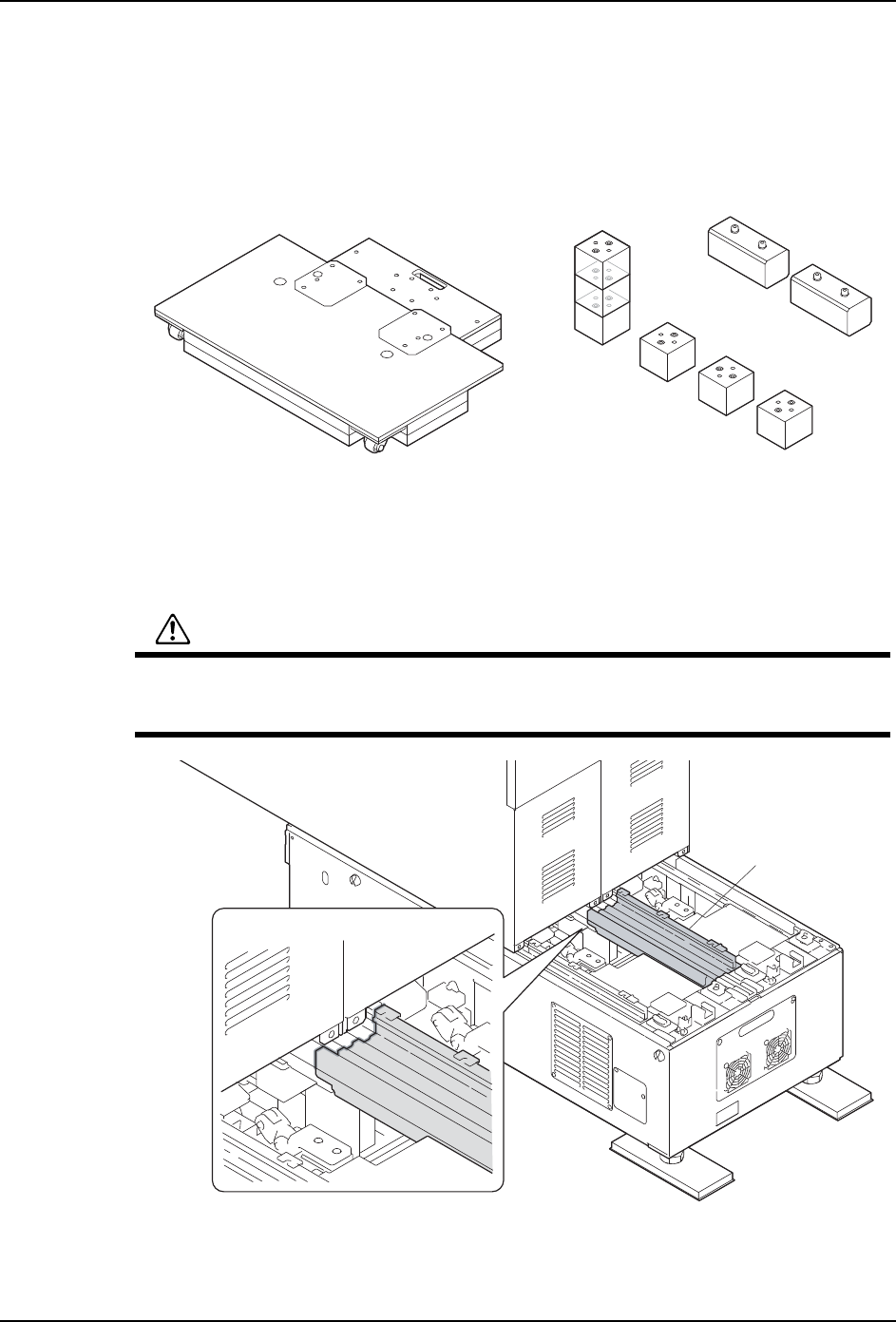

ᑻ㚠䴶ᅮ⫼䜡䞡
ᑻݙ䚼ᅮ⫼䜡䞡
䜡䞡B
䜡䞡A
警告
在没有固定 2M-2c 基座单体的状态下，拉出基座上的模组 (2 台 M3-2c 模组或者 1 台
M6-2c 模组 ) 到碰到挡块的位置时，有可能导致机器全体向前侧倾斜，身体受到打击
而受伤的可能。
01SET-0370S
ᑇᵓ
