SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 31

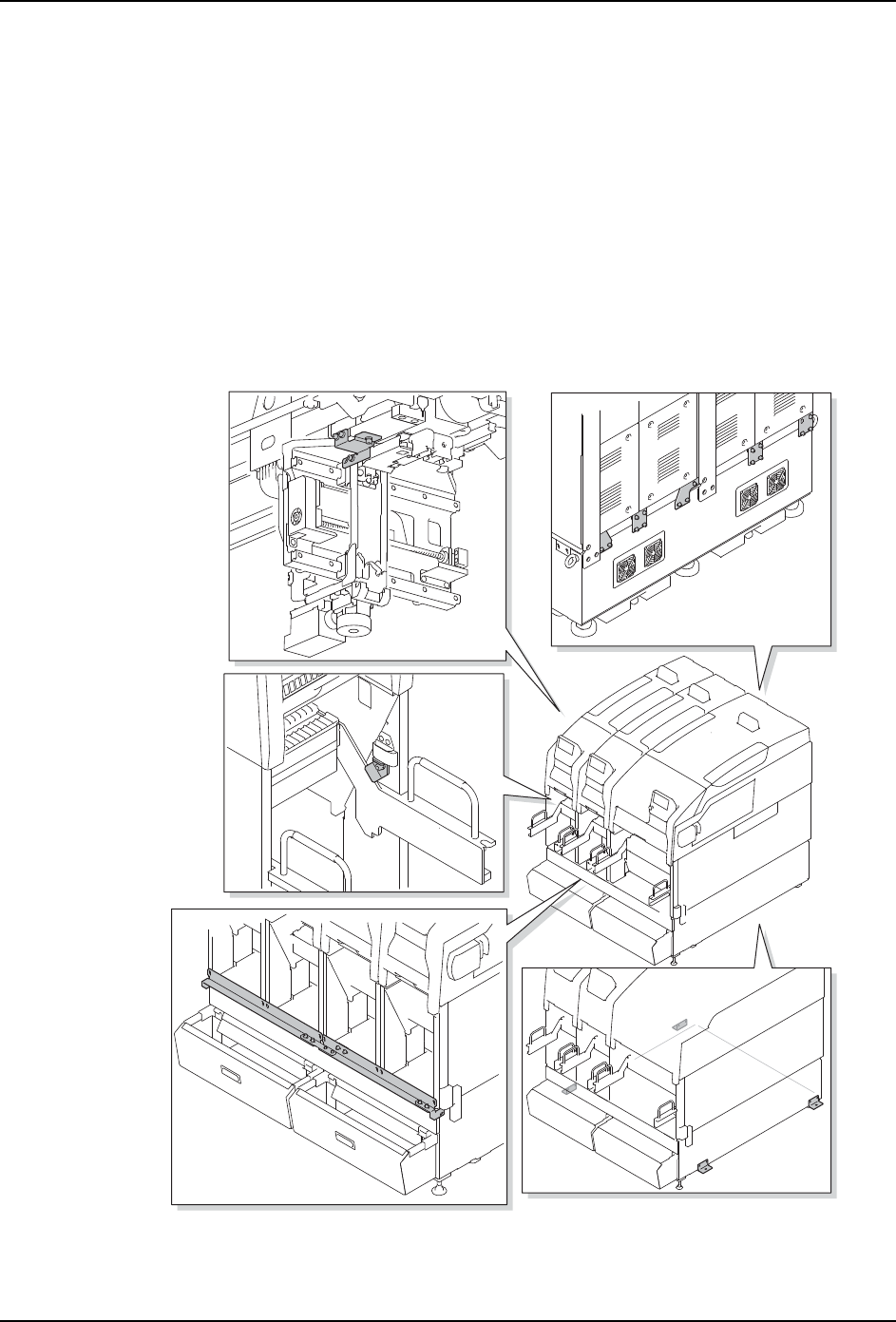

3.2.1 拆除固定支架
1. 在机器的运转部分安装有固定支架 （红色），请从机器上拆除以下的所有的固定支架。
a. 固定模组正面和基座的固定支架。
b. 固定模组背面和基座的固定支架。
c. 固定供料托架的支架 （各个模组）。
d. 固定 X 轴 /Y 轴的固定支架。
e. 将基座固定在箱体上的固定支架。
注意 )拆卸固定支架时，请同时取下机器内外侧的保护材料。进行操作前，必须确认出厂时
的保护材料没有残留在模组内部。
2. 请保管好拆下的固定支架和螺栓，以便移动时再次使用。
01SET-0247J
3. 机器的安装 SET-NXTIIc-1.5S
32 NXT IIc 安装手册

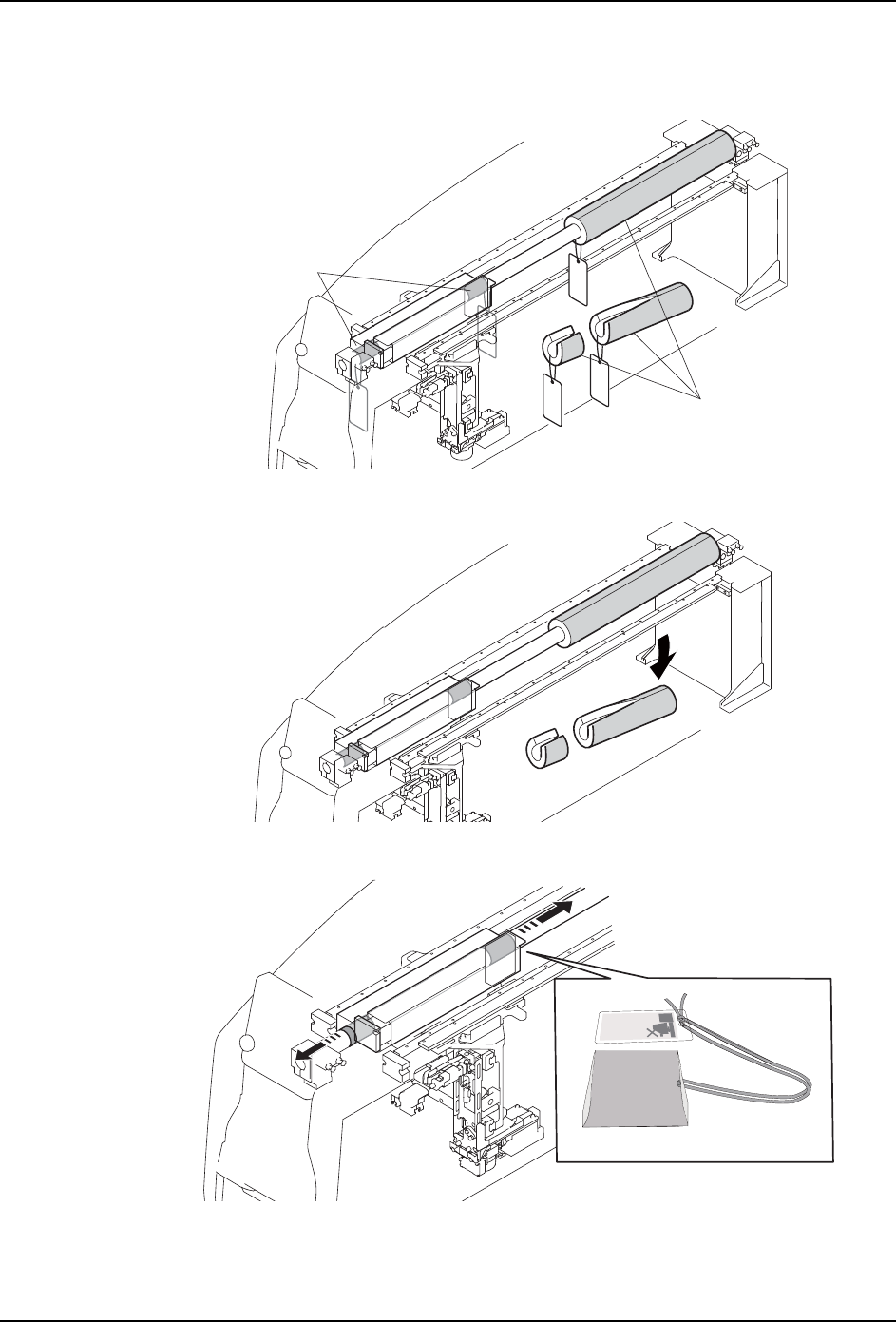

3.2.2 拆卸线性马达轴的护套和保护膜
出厂时模组内的线性马达轴上装有护套和保护膜。
1. 请先打开护套开口，然后将整个护套从线性马达轴上拆除。
2. 请先移动 XY 机械手，然后再拆除保护膜 （请用相同方法拆除前后两张保护膜）。
3. 请妥善保管护套和保护膜。在维修或搬迁的过程中，模组内必须安装护套和保护膜。
01SET-0399S
ֱᡸ㝰
ᡸ༫
01SET-0401
01SET-0400
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 33
3.3 基本连接
以下对电源电缆，网络电缆，以及气源供应管的连接方法进行说明。
3.3.1 电源电缆
外部供电电压为 AC 200 V ～ 230 V。若电压不在此范围内，请另外准备电源变压器。
备注 )在搭载变压器 （选项）的 4M-2c 基座上，没有必要准备电源的变压器。
电源容量如下所示。请务必连接到大于这个容量的电源上。
·2M-2c 基座时 4.0 kVA
·4M-2c 基座时 7.0 kVA
此外，回路断路器的额定断路容量为 10 kA。（2M-2c base/4M-2c base）
为确保安全，请在供电 （工厂）侧安装符合下列规格的漏电断路器。
·额定灵敏度电流值：100 mA
·动作时间：0.1 sec 以内 （高速型）
连接方法

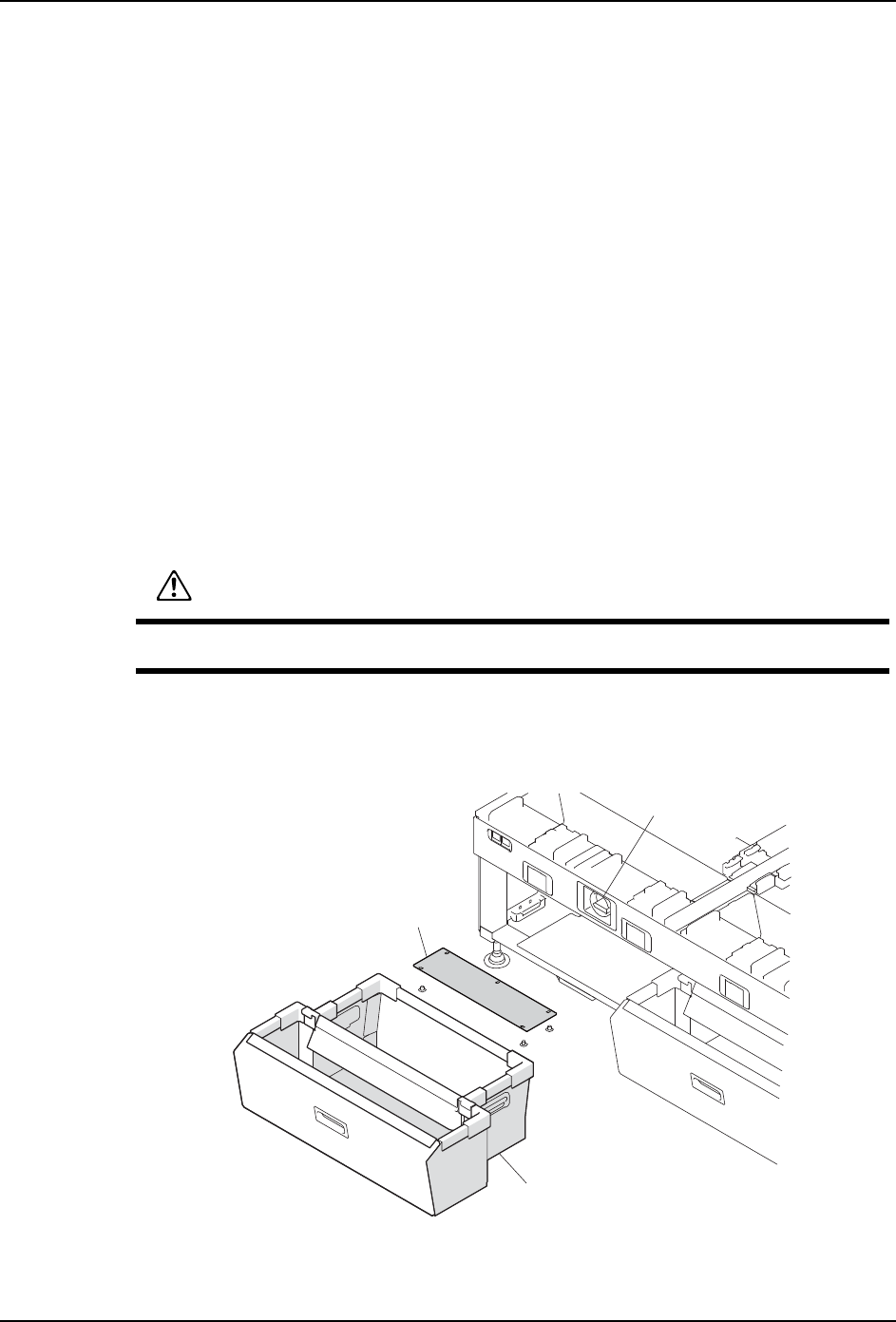

1. 先取下废料带箱，再取下电源开关下面的盖板。
危险
操作前请确保外部电源断开，电缆中没有电流通过。
01SET-0254Sa
主开关
废料带箱
盖板
