3. 机器的安装 SET-NXTIIc-1.5S
56 NXT IIc 安装手册

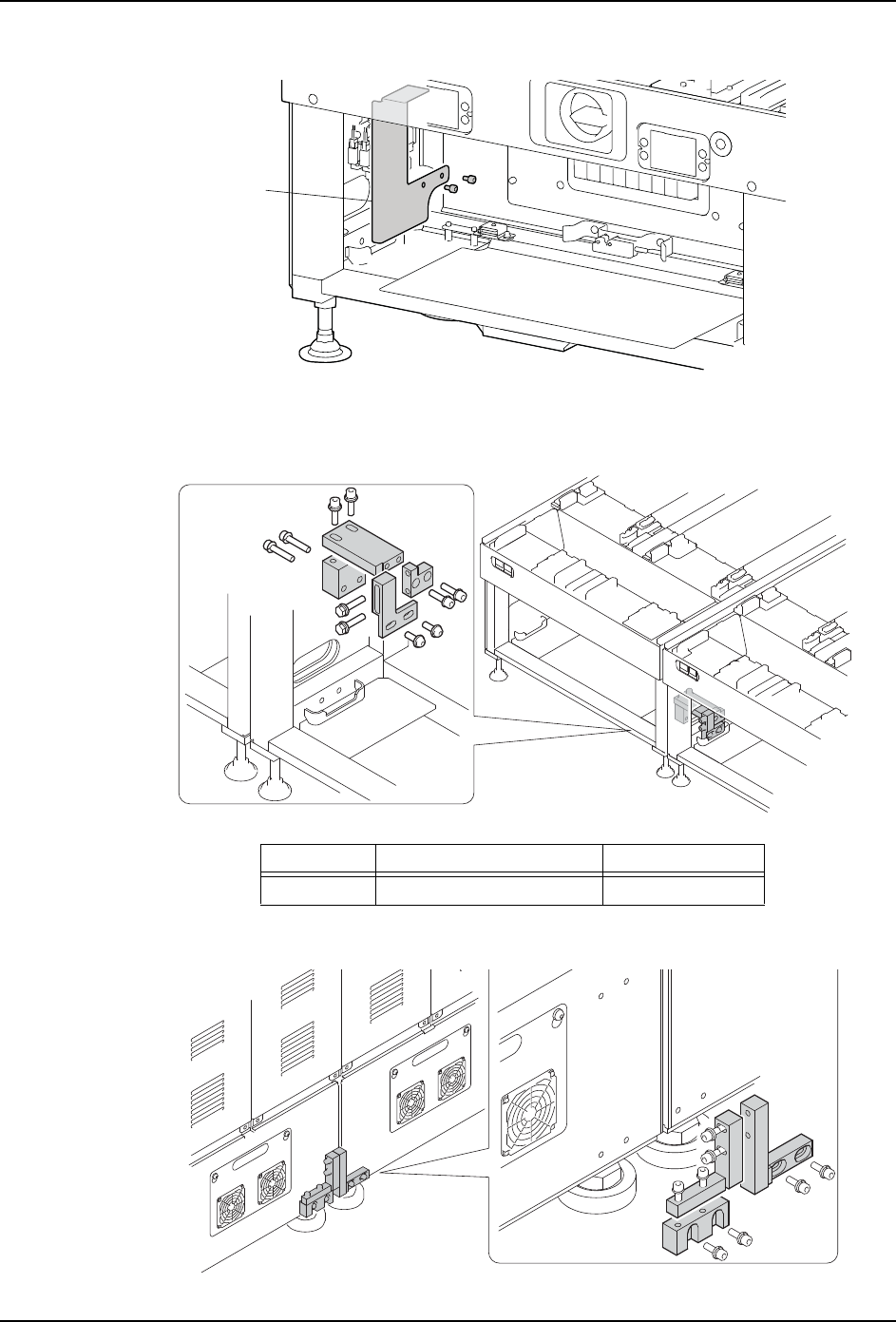

12.请拆除基座内侧的侧盖板。
13.请用筋板固定邻接的基座。
a. 基座前侧
b. 基座后侧
图号 部件名 个数/地方
- 筋板 Assy 1 set
01SET-0363S
ջⲪᵓ
01SET-0252J
01SET-0253J
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 57

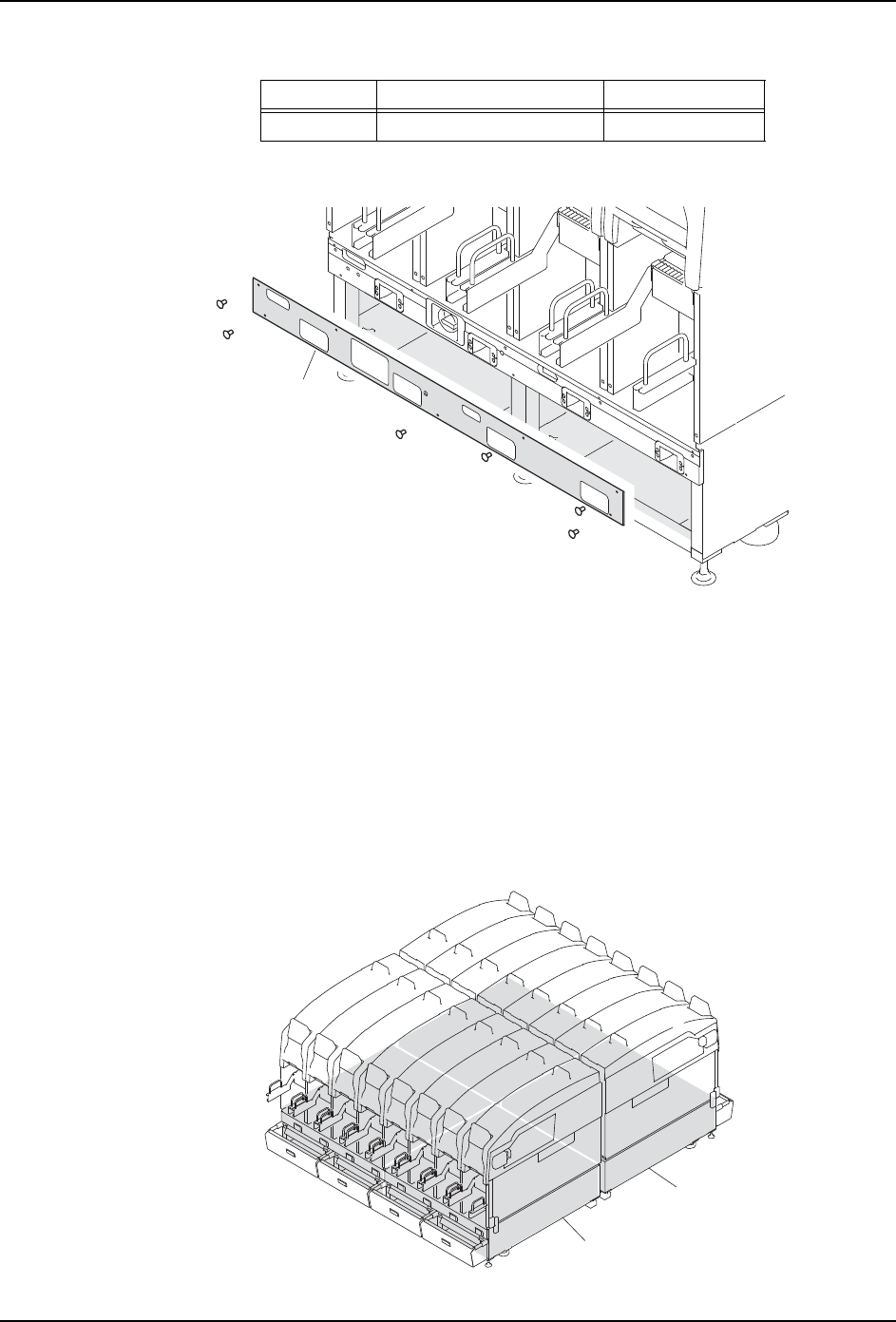

14.此后不连接机器时，请拆除模组拉出挡板，安装前盖板。
备注 )如果要增加连接机器时，请在安装了模组拉出挡板的状态下，将连接的机器设置在相
邻位置，重复到此为止的操作。
15.请安装基座内面的侧盖板。
3.4.4 相背运用时的调整水平
相背机器的安装步骤如下所示。
1. 进行前侧基座的调整水平，有邻接的基座时基座和基座之间用筋板固定。
2. 进行背侧基座的调整水平，有邻接的基座时基座和基座之间用筋板固定。
图号 部件名 个数/地方
- 筋板 Assy 1 set
01SET-0334S
ࠡⲪᵓ
01SET-0347S
ࠡ䴶ջ
㚠䴶ջ
3. 机器的安装 SET-NXTIIc-1.5S
58 NXT IIc 安装手册
关于前侧和后侧机器的基座后部调整水平块，使用锲子式水平块。
备注 )在现有生产线的背侧增加机器进行背靠背运用的时候，请把现有生产线基座后部调整
水平块变更为锲子式调整水平块。
在此说明使用锲子式水平块的调整水平。

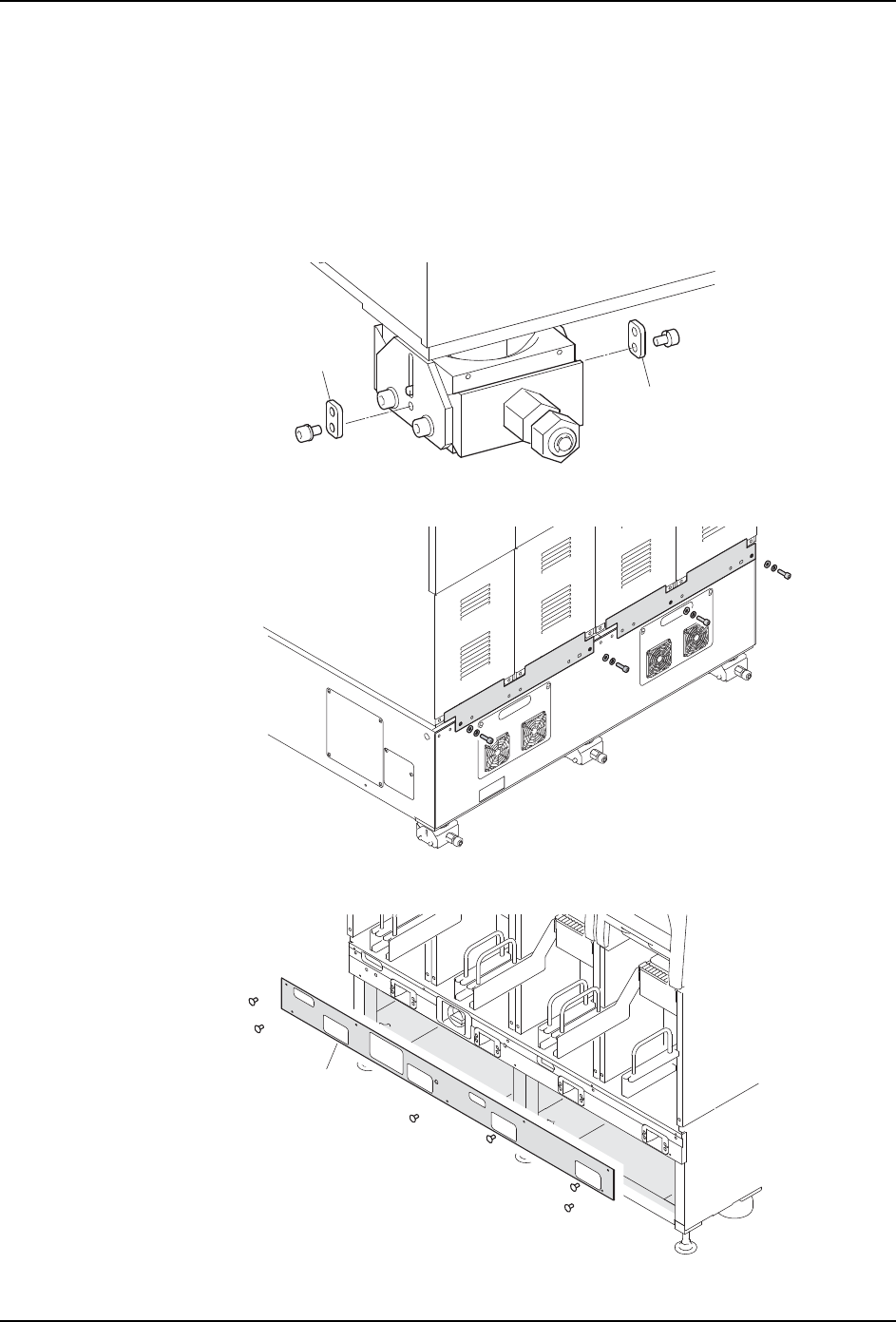

操作步骤
1. 请拆除安装在基座后部、锲子式调整水平块的固定板。
2. 请在基座的后侧安装附属的背靠背用的盖板。
3. 请拆除基座前盖板。
01SET-0348S
ᅮᵓ
ᅮᵓ
01SET-0380
01SET-0334S
ࠡⲪᵓ
