4. Fuji Flexa 生产线构成的设定 SET-NXTIIc-1.5S 98 NXT IIc 安装手册 11.双击 [Machine Communication Server] 的数据字段。 12.显示出 [ Enter Compute r Name] 对话框。请输入安装了用于和机器进 行通信的通信服务 器的计算机的 IP 地址或者网络名称，点击 [OK] 。 备注 )点击 [Browse] 后可参照计算机的网络设定。 13.双击…
SET-NXTIIc-1.5S 4. Fuji Flexa 生产线构成的设定
NXT IIc 安装手册 97

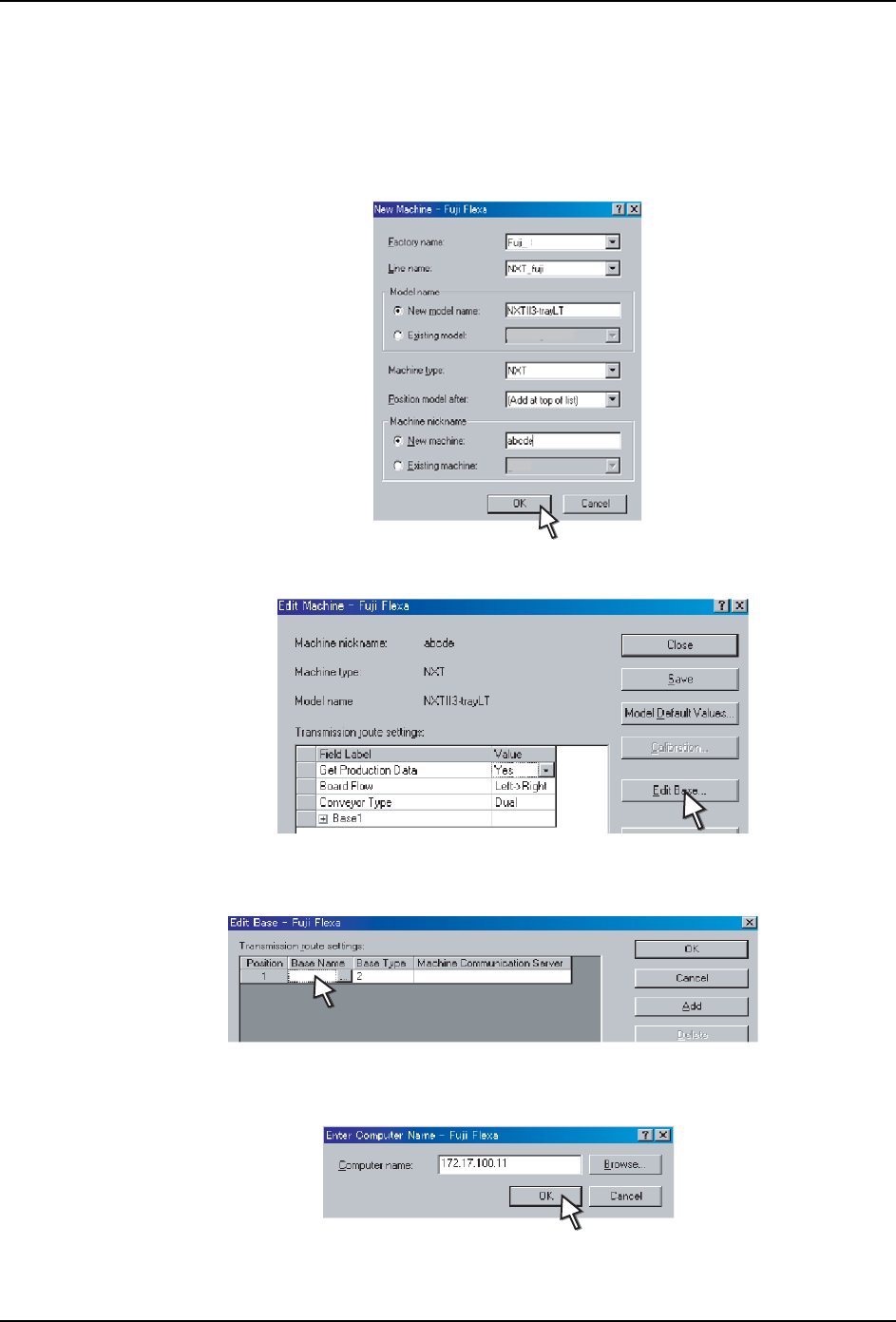

6. 请输入机器别称。该名称将被显示在 [Transmission Control] 或者 [Contents of...] 区
域中。如果没有选择 [Display model names in line information] 的话，为了使传输成为
可能，机器别称必须与任务内的机器名称相一致。
备注 )机器别称必须是各机器的固有名称，因此不能在几台机器上使用同一个机器别名。
7. 完成输入机器数据后请点击 [OK]。
8. 显示出 [Edit Machine] 对话框。请单击 [Edit Base] 。
9. 在 [Edit Base] 对话框中。默认情况下每台基座显示 1 行队列。请双击 [Base Name] 数
据字段。
10.显示出 [Enter Computer Name] 对话框。输入第一台 NXT-2c 基座的 IP 地址或者网络名
称，点击 [OK]。
备注 )点击
[Browse]
后可参照基座的网络设定。
01SET-0292E
01SET-0294E
01SET-0295E
4. Fuji Flexa 生产线构成的设定 SET-NXTIIc-1.5S
98 NXT IIc 安装手册

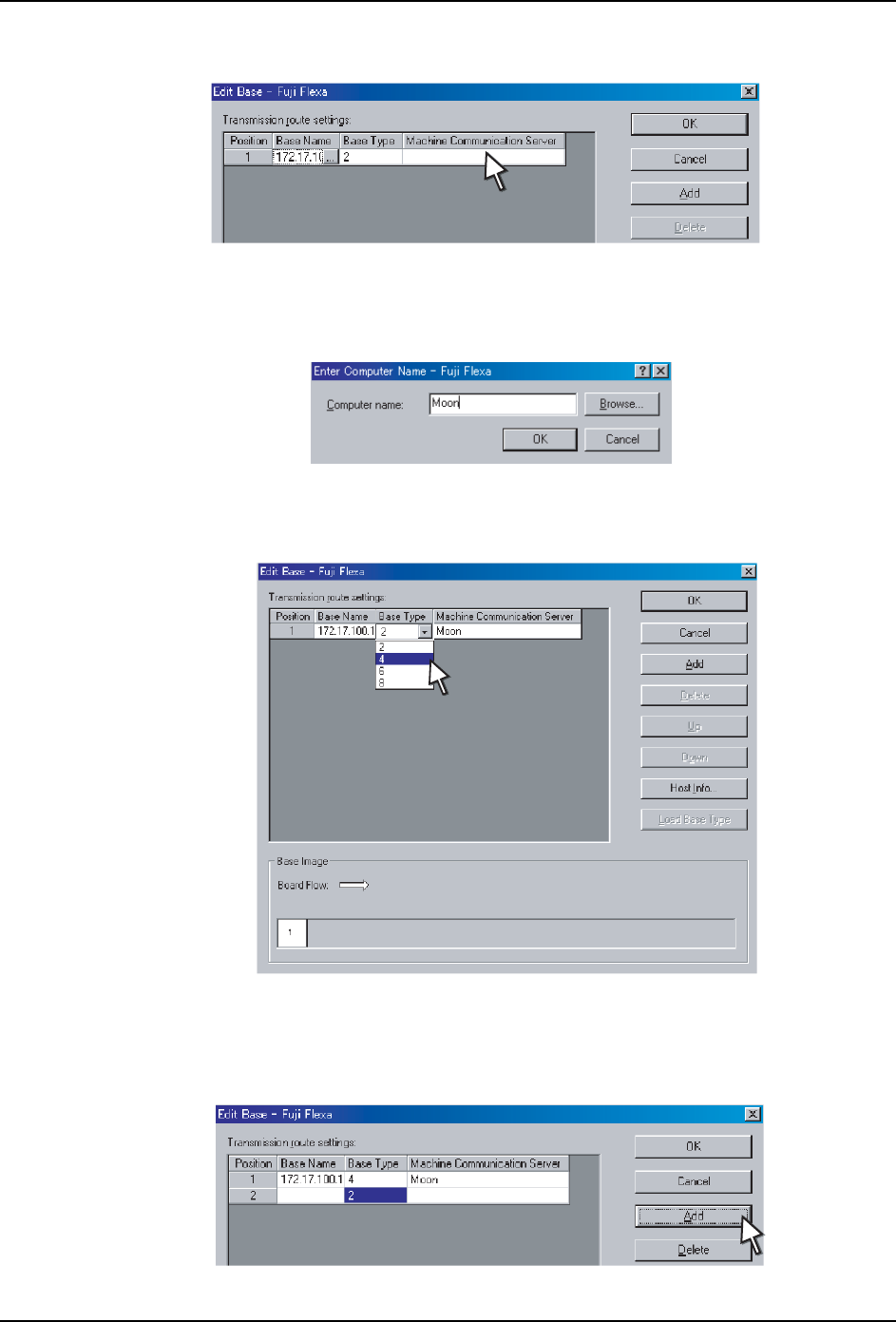

11.双击 [Machine Communication Server] 的数据字段。
12.显示出 [Enter Computer Name] 对话框。请输入安装了用于和机器进行通信的通信服务
器的计算机的 IP 地址或者网络名称，点击 [OK]。
备注 )点击
[Browse]
后可参照计算机的网络设定。
13.双击 [Base Type] 的数据字段，从下拉菜单中选择基座类型。更新 [Base Image] 组中
的图片。
备注 )如果 NXT-2c 机器已经连接至网络，则需在安装后接通电源并点击
[Load Base Type]
。
自动判断出基座类型。如果安装的生产线 / 机器和实际的生产线相异，则不能使用此指
令。
14.点击 [Add]]。出现新建列表。
01SET-0296E
01SET-0297E
01SET-0298E
01SET-0299E
SET-NXTIIc-1.5S 4. Fuji Flexa 生产线构成的设定
NXT IIc 安装手册 99
15.双击 [Base Name] 项目数据字段中的第一列。显示出 [Enter Computer Name] 对话框。
16.输入下一个基座的 IP 地址或网络名称，点击 [OK]。
备注 )点击
[Browse]
后可参照基座的网络设定。
17.双击 [Machine Communication Server] 的数据字段的第一列。显示出 [Enter Computer
Name] 对话框。
18.输入安装了用于和机器进行通信的通信服务器的计算机的 IP 地址或者网络名称，点击
[OK]。
备注 )点击
[Browse]
后可参照计算机的网络设定。
19.双击 [Base Type] 的数据字段，从下拉菜单中选择基座类型。更新 [Base Image] 组中
的图片。
20.重复上述第 14 ～ 19 步操作，直至组内所有基座被添加。
备注 )使用 [Up]/[Down] 指令可以更改基座顺序。
21.点击 [OK] 键。更新 [Edit Machine] 对话框，显示出新添加的基座。
22.按照需要对对话框中前 3 个选项进行设定。下表对设定内容进行说明。
Field Label Meaning
Get Production Data 设定为 [Yes] 后，可获得机器的生产线监视器和生产线报告
器的生产信息。设定为 [No] 则无法获得机器的生产信息。
Board Flow 指定 NXT-2c 机器的电路板搬运方向。
Conveyor Type 指定 NXT-2c 的搬运轨道类型。“Dual” 表示双搬运轨
道，“Single” 表示单搬运轨道。
01SET-0300E
01SET-0301E
