Subject：
SMT In-Line Workman-ship Inspection Standard

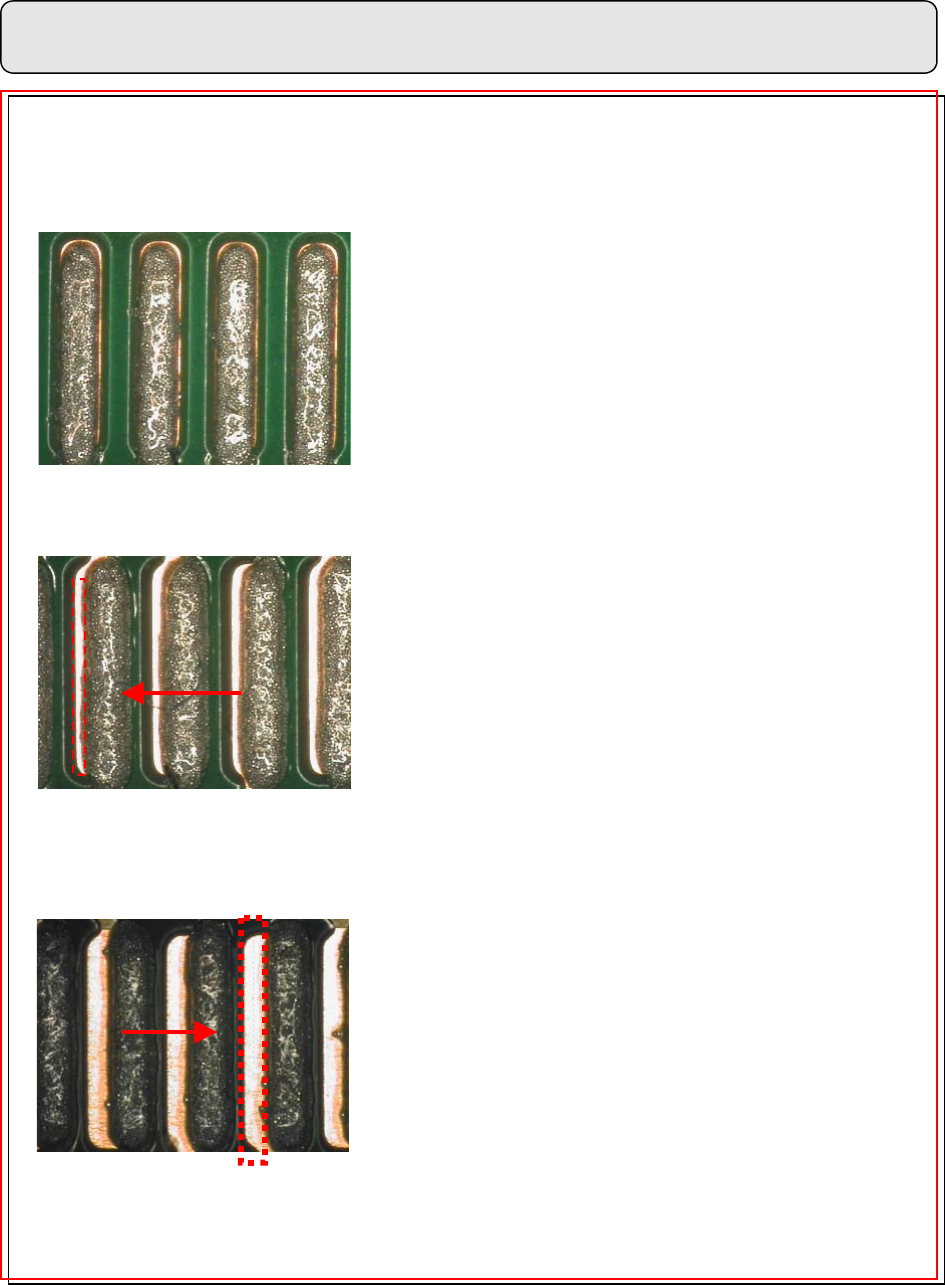

A-4 LEAD PITCH=1.25mm 零件錫膏印刷規格示範:
標準(PREFERRED)：
圖形 10 PITCH=1.25MM 錫膏印刷標準
W=錫墊寬
W
1. 各錫膏幾近完全覆蓋各錫墊。
2. 錫膏量均勻，厚度在 8.5MILS。
3. 錫膏成形佳，無缺錫、崩塌。
4. 依此應為標準之規格。
允收(ACCEPTABLE)：
圖形 11 PITCH=1.25MM 錫膏印刷允收
W=錫墊寬
偏移量<20%W
1. 錫膏之成形佳。
2. 雖有偏移，但未超過 15%錫墊。
3. 錫膏厚度合乎規範 8~12MILS 之間。
4. 依此應為允收。
拒收(REJECTED):
圖形 12 PITCH=1.25MM 錫膏印刷拒收
偏移大於 15%錫墊
1. 錫膏扁移量超過 15%錫墊。
2. 當零件置放時造成短路。
3. 依此應為拒收。
A-4
Subject：
SMT In-Line Workman-ship Inspection Standard
A-5 LEAD PITCH=0.8~1.0MM 錫膏印刷規格示範:
標準(PREFERRED)：
圖形 13 PITCH=0.8~1.0MM 之錫膏印刷標準
1. 錫膏無偏移。
2. 錫膏 100%覆蓋於錫墊㆖。
3. 各個錫塊之成形良好，無崩塌現象。
4. 各點錫膏均勻，厚度 7MILS。
5. 依此判定為標準規格。
允收(ACCEPTABLE)：
圖形 14 PITCH=0.8~1.0MM 之錫膏印刷允收
偏移量小於 15%錫墊
1. 錫膏雖成形不佳但仍足將零件腳包滿錫。
2. 各錫膏偏移未超過 15%錫墊。
3. 依此應為允收。
拒收(REJECTED):
圖形 15 PITCH=0.8~1.0MM 錫膏印刷拒收
A>15%W
偏移大於 15%錫墊
1. 錫膏印刷不良。
2. 錫膏未充分覆蓋錫墊，使錫墊裸露超過 15%以
㆖。
3. 依此應為拒收。
A-5
Subject：
SMT In-Line Workman-ship Inspection Standard
A-6LEAD PITCH=0.7MM 錫膏印刷規格示範:
標準(PREFERRED)：
圖形 16 PITCH=0.7MM 錫膏印刷標準
1. 錫膏量均勻且成形佳。
2. 錫墊被錫膏全部覆蓋。
3. 錫膏印刷無偏移。
4. 錫膏厚度 7.15MILS。
5. 依此應為標準之規格。
允收(ACCEPTABLE)：
圖形 17 PITCH=0.7MM 錫膏印刷允收
圖形 18 PITCH=0.7MM 錫膏印刷拒收
偏移大於 15%錫墊
偏移量小於 15%錫墊
1. 錫膏篇偏移量未超過錫墊 15%。
2. 錫膏成行佳，無崩塌斷裂。
3. 厚度於規格範圍內。
4. 依此應為允收。
拒收(REJECTED):
1. 錫墊超過 15%未覆蓋錫膏。
2. 易造成錫橋。
3. 依此應為拒收。
A-6
