Subject ： SMT In-Line Workman-ship Inspection Standard E-2 PLCC 理想銲點之圖例 圖形 116 PLCC 理想銲點 圖形 115 PLCC 理想銲點 圖形 118 PLCC 理想銲點 圖形 117 PLCC 理想銲點 圖形 119 PLCC 理想銲點 圖形 120 PLCC 理想銲點 E-2
Subject：
SMT In-Line Workman-ship Inspection Standard
E J 型腳

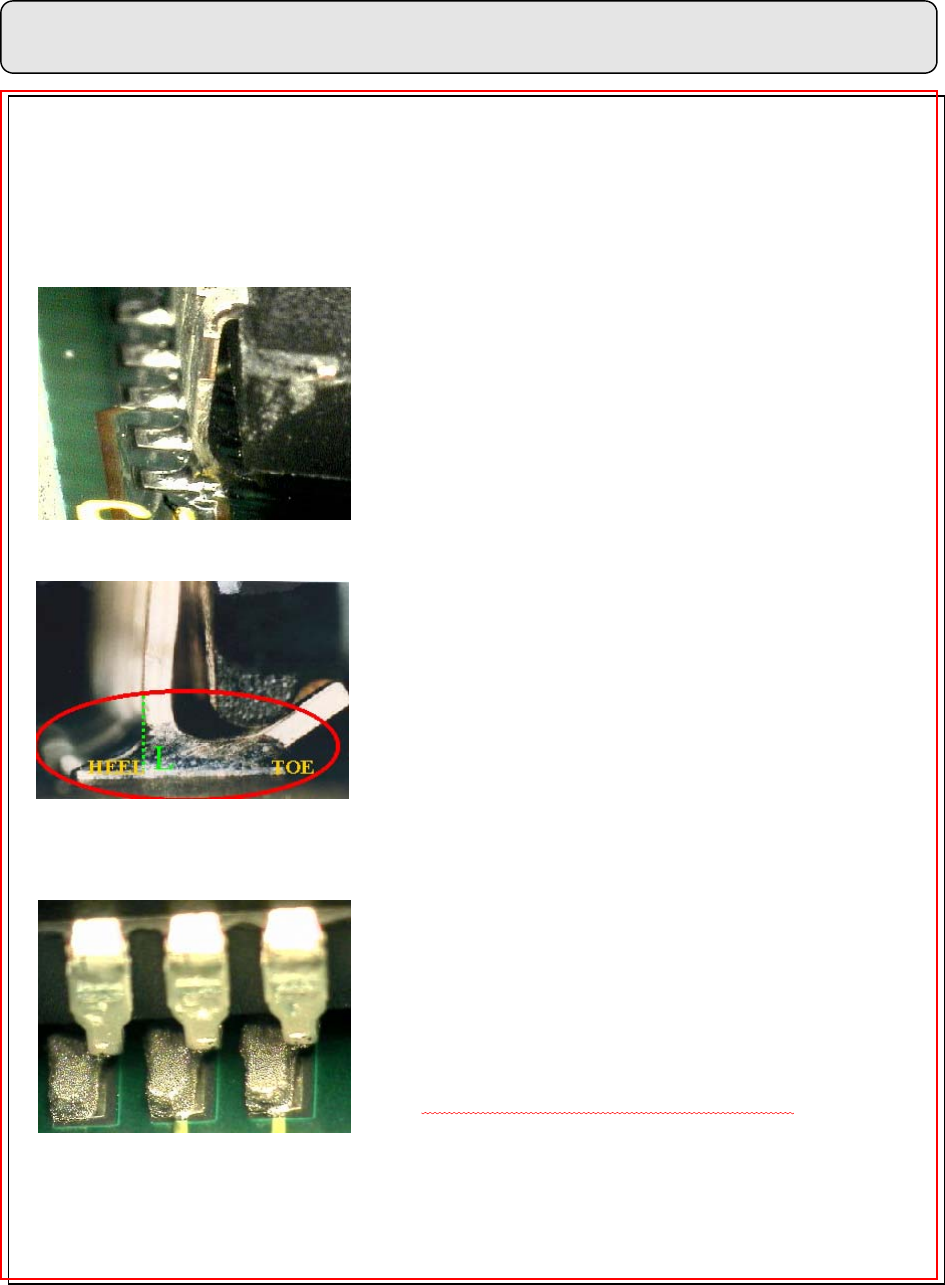

E-1 PLCC 零件置放標準 :
標準:
圖形 112 J-lead 標準銲點
1. 零件腳位於銲墊㆗央。
2. 零件端點與銲墊間皆充滿足夠的銲錫，而且呈
平滑圓弧形。
3. 銲錫爬升至零件腳兩端之轉折處。
允收之銲點：
圖形 113 J-lead 允收銲點
1. 銲錫未全部充滿於零件接著面與銲墊㆖，但是
零件周圍之底部超過如右圖所示之鉛直面 L，
且銲錫面呈圓弧形。
2. 零件 J 型腳接著點在錫墊範圍內，且 50%以㆖
腳寬位於錫墊範圍內。
圖形 114 J-lead 置放 , 拒收
拒收之銲點：
1. 銲錫未全部充滿於零件接著端與銲墊㆖，且零
件周圍之底部未超過如㆖圖所示之鉛直面。
2. 零件 J 型腳接著點超出錫墊範圍外，且 30%以
㆖腳寬超出錫墊範圍。
此圖例乃是以未過 Reflow 前之範例
E-1
Subject：
SMT In-Line Workman-ship Inspection Standard

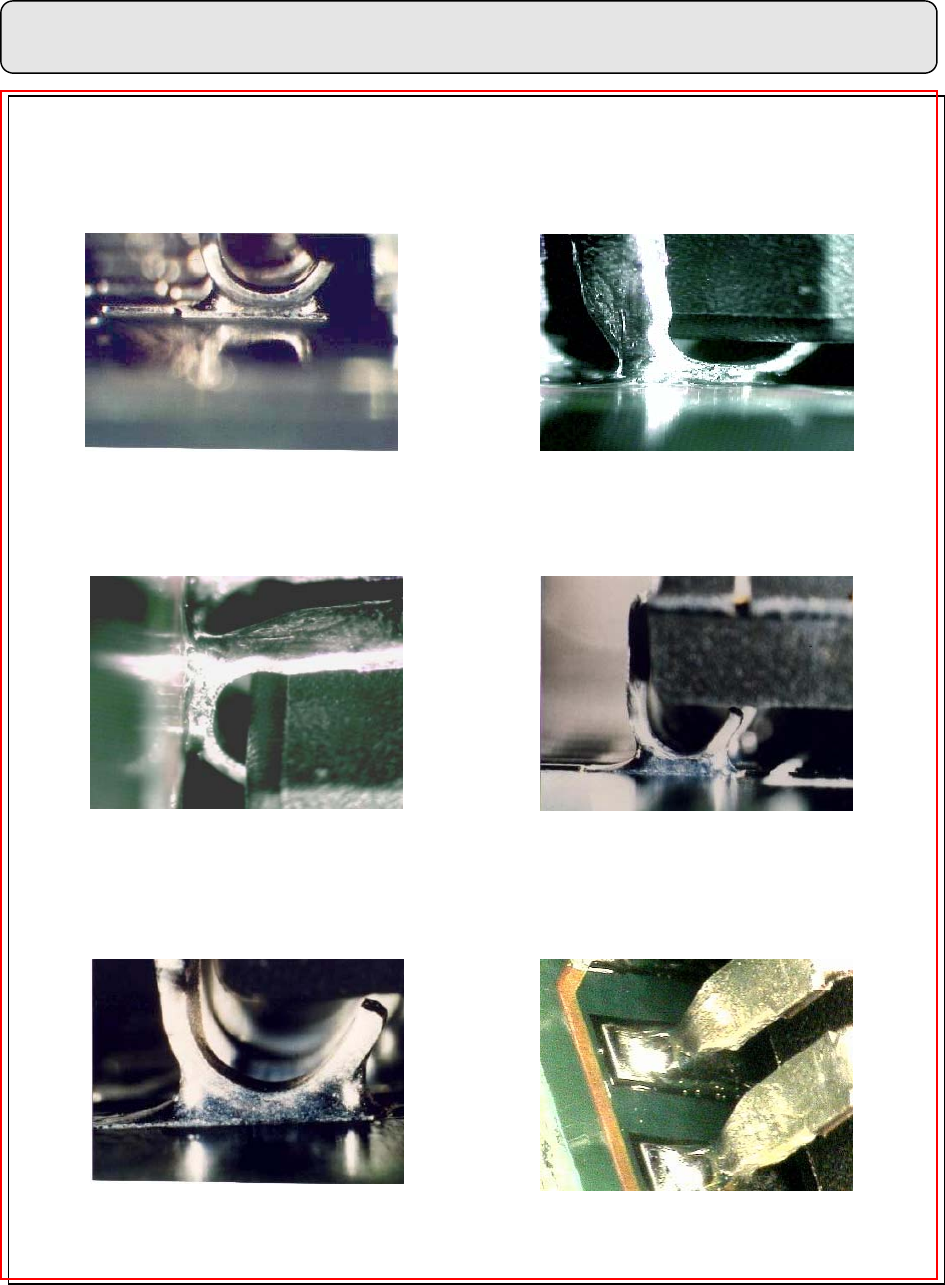

E-2 PLCC 理想銲點之圖例
圖形 116 PLCC 理想銲點
圖形 115 PLCC 理想銲點
圖形 118 PLCC 理想銲點
圖形 117 PLCC 理想銲點
圖形 119 PLCC 理想銲點
圖形 120 PLCC 理想銲點
E-2
Subject：
SMT In-Line Workman-ship Inspection Standard

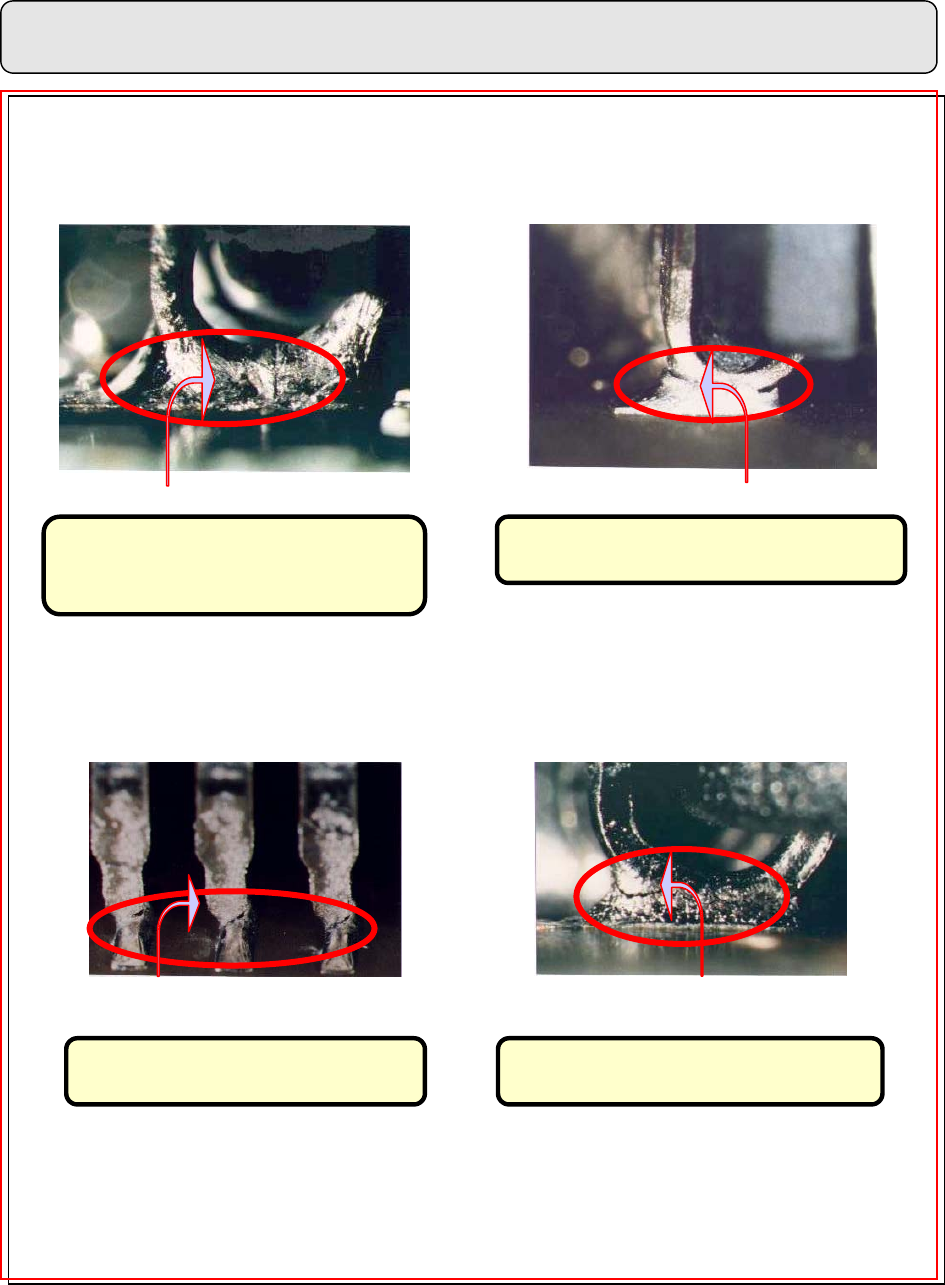

E-3 PLCC 零件拒收圖例
銲錫與銲墊間有斷裂現象
銲錫與銲墊間有斷裂現
象且呈現不光滑表面
銲錫與銲墊間有斷裂現 銲錫與銲墊間有斷裂現
E-3
