Subject：
SMT In-Line Workman-ship Inspection Standard
C CHIP、MELF 和錫球

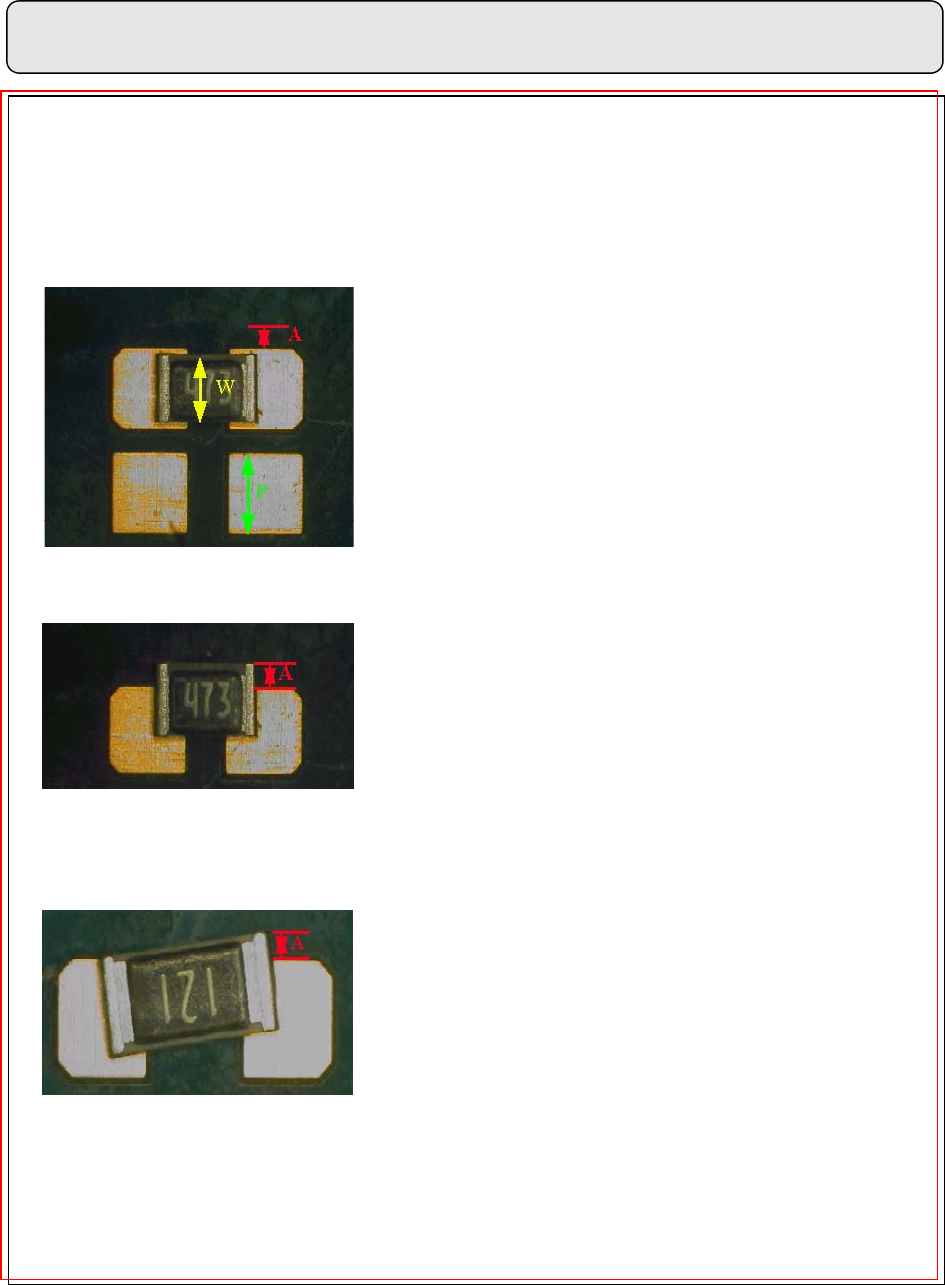

C-1 CHIP 零件置放標準 :
標準:
圖形 65
s2125 ,
標準
1. 零件置放於錫墊㆗央
2. 零件斜置於錫墊㆖未超偏移容許誤差
允收：
圖形 66 A2125 , 允收
1. 零件置放於錫墊㆖未超偏移容許誤差
2. 零件斜置於錫墊㆖未超偏移容許誤差
3. 錫墊明顯突出零件端底㆘
4. 至少有 80%的寬度面積沾錫
A = 0.2*(W or P)
W :零件寬度 P:錫墊寬度 A:偏移容許誤差
例如：此零件寬度為 1.2mm
錫墊寬度為 1.45mm
圖形 67 A3216 , 允收
0.2*1.45 = 0.29mm 為偏移容許誤差
C-1
Subject：
SMT In-Line Workman-ship Inspection Standard

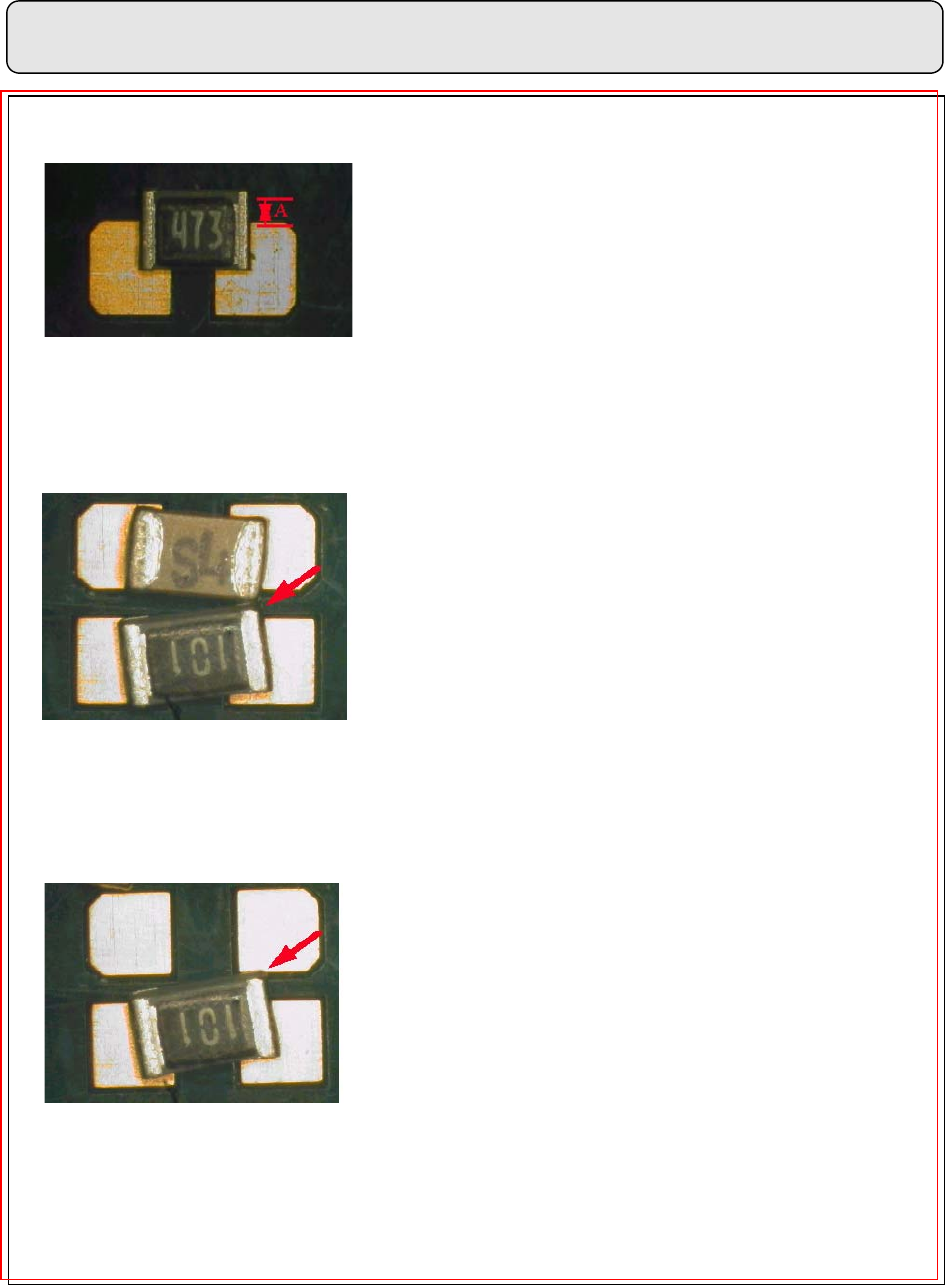

拒收:
圖形 68 R2125 , 拒收
1. 零件置放於錫墊㆖已超出容許誤差。
2. 零件斜置於錫墊㆖已超出其容許誤差。
3. 相鄰零件短路。
4. 零件端與相鄰未遮護銅泊或錫墊距離小於
0.13mm。
圖形 69 R2125N1 , 拒收
圖形 70 R2125N2 , 拒收
C-2
Subject：
SMT In-Line Workman-ship Inspection Standard

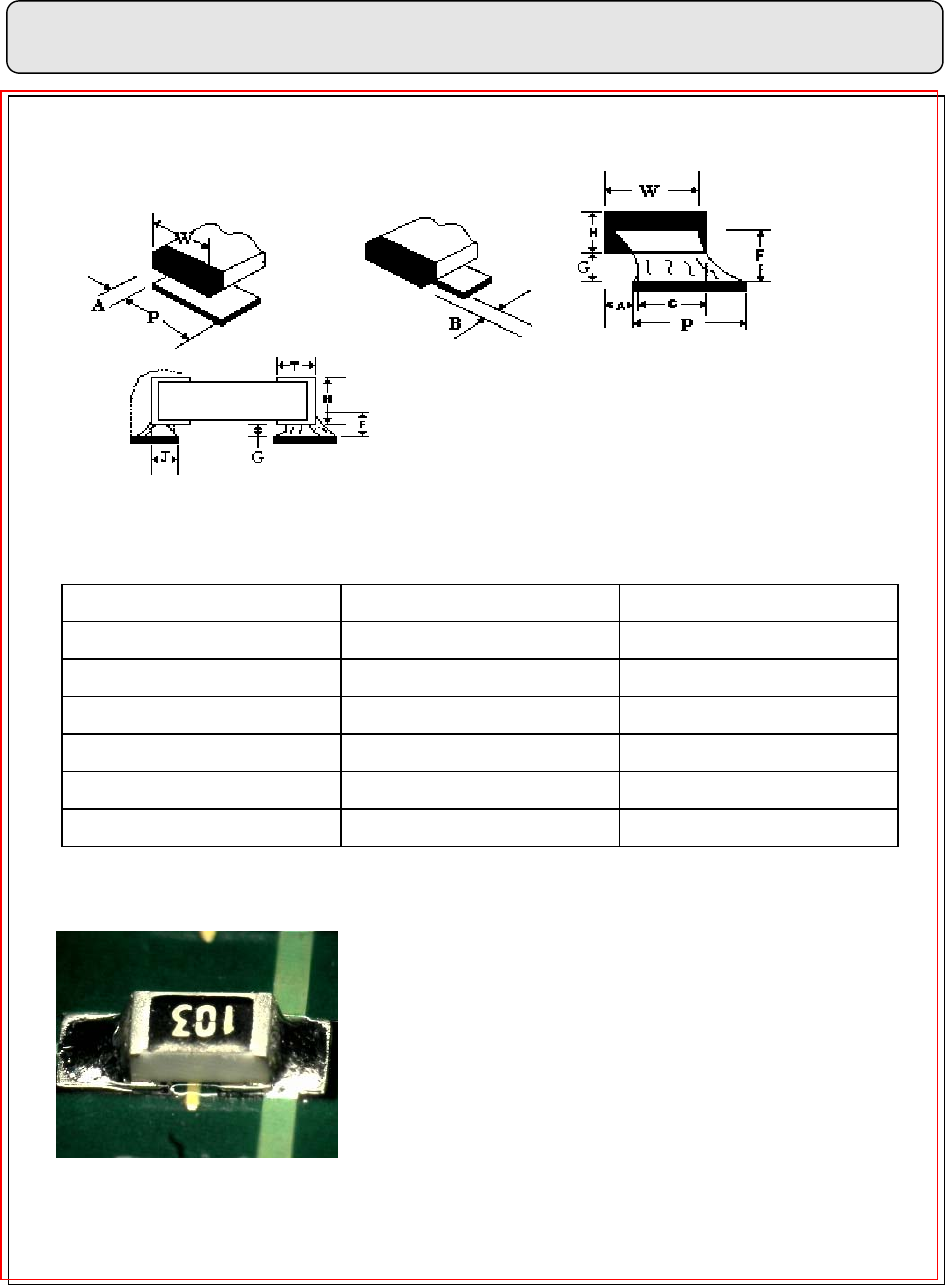

C-2 CHIP 零件置放焊接標準解說圖表 :
圖形 71 Chip 焊點尺寸圖
Feature Dim Class 3
Max Side Overhang A 0.2*(W or P)
Max End Overhang B Not permitted
Min End Joint Width C 0.8*(W or P)
Min Fillet Height F G+1/4H or 0.5
Min Thickness G 0.2mm
Min End Overlap J Required
表格 1 Chip 焊點尺寸表
1. 零件的兩端焊接情形良好
圖形 72 CHIP5.BMP , 標準焊接
2. 焊錫的外觀呈內凹弧面的形狀
C-3
