Subject ： SMT In-Line Workman-ship Inspection Standard E-3 PLCC 零件拒收圖例 銲錫與銲墊間有斷裂現象 銲錫與銲墊間有斷裂現 象且呈現不光滑表面 銲錫與銲墊間有斷裂現 銲錫與銲墊間有斷裂現 E-3
Subject：
SMT In-Line Workman-ship Inspection Standard
E-2 PLCC 理想銲點之圖例
圖形 116 PLCC 理想銲點
圖形 115 PLCC 理想銲點
圖形 118 PLCC 理想銲點
圖形 117 PLCC 理想銲點
圖形 119 PLCC 理想銲點
圖形 120 PLCC 理想銲點
E-2
Subject：
SMT In-Line Workman-ship Inspection Standard
E-3 PLCC 零件拒收圖例
銲錫與銲墊間有斷裂現象
銲錫與銲墊間有斷裂現
象且呈現不光滑表面
銲錫與銲墊間有斷裂現 銲錫與銲墊間有斷裂現
E-3
Subject：
SMT In-Line Workman-ship Inspection Standard
E-4 J-型腳置放焊點標準解說圖表

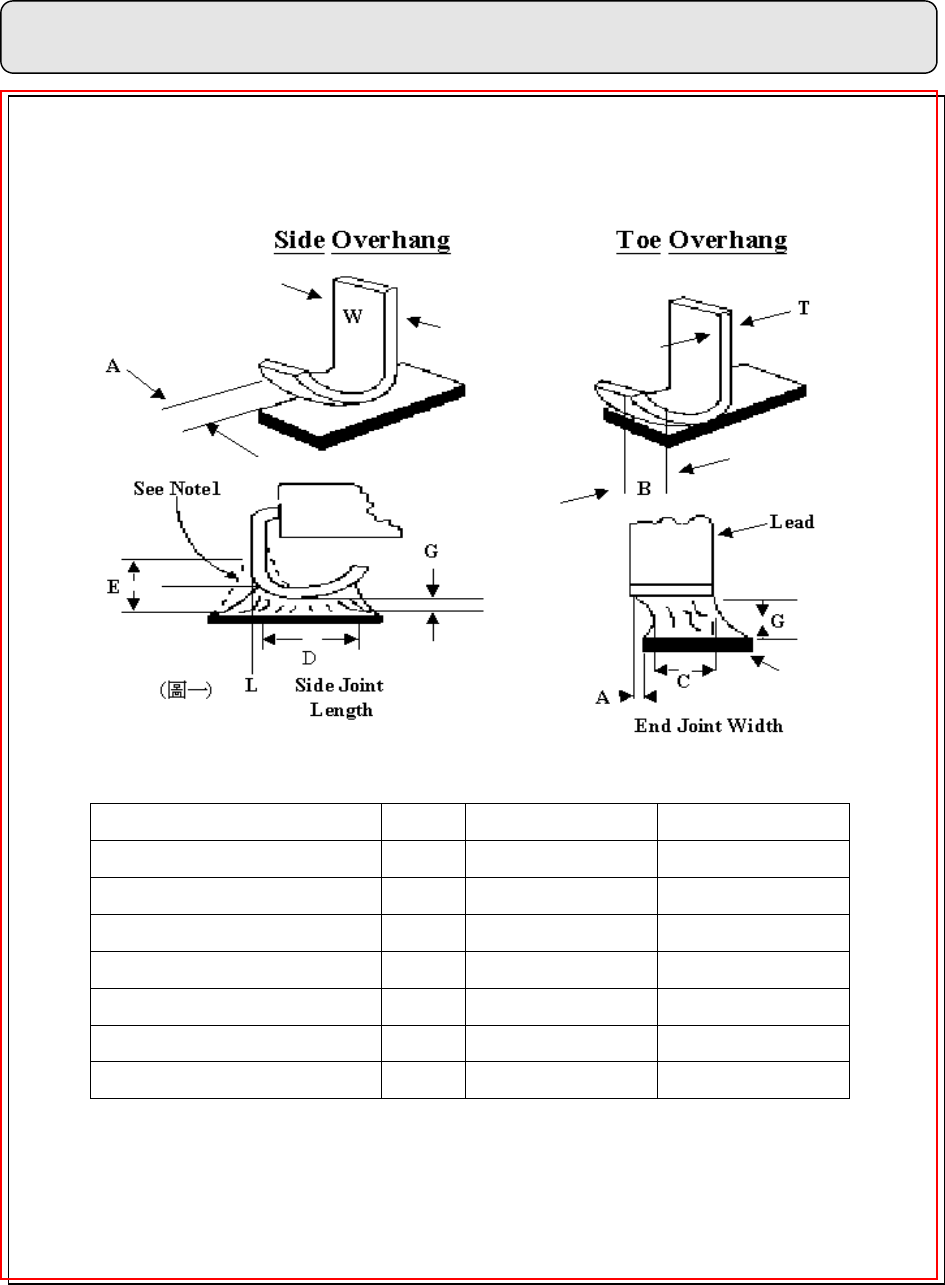

圖形 121 J-型腳焊點尺寸圖
Feature Dim Class 2 Class 3
Maximum Side Overhang A 1/2W 1/4W
Maximum Toe Overhang B * *
Minimum End Joint Width C W-A W-A
Minimum Side Joint Length D 1 1/2W 1 1/2W
Maximum Fillet Height E See Note1 See Note1
Minimum Heel Fillet Height F G + 1/2T G + T
Minimum Thickness G ** **
表格 4 J-型腳 , 銲點尺寸規格表
* Unspecified parameter
** Properly wetted fillet evident
Note1:
1. Maximum fillet : solder fillet shall not touch package body.
E-4
