Subject：
SMT In-Line Workman-ship Inspection Standard
A錫膏印刷規格

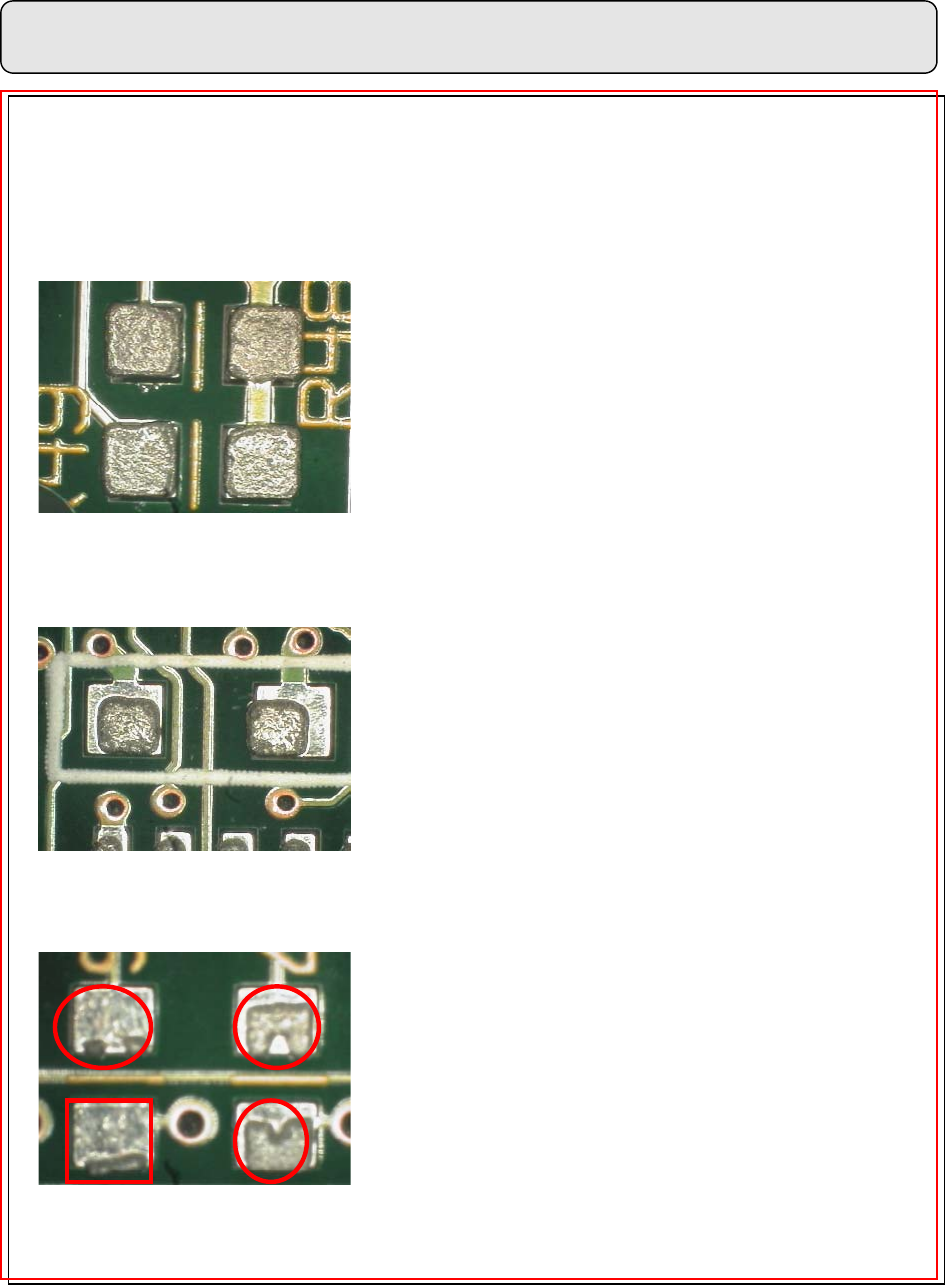

A-1 Chip 1608,2125,3216 錫膏印刷規格示範
標準(PREFERRED)：
圖形 1 CHIP 1608,2125,3216 錫膏印刷標準
1. 錫膏並無偏移。
2. 錫膏量，厚度均勻 8.31MILS。
3. 錫膏成型佳，無崩塌斷裂。
4. 錫膏覆蓋錫墊 90%以㆖。
允收(ACCEPTABLE)：
圖形 2 CHIP 1608,2125,3216 錫膏印刷允收
1. 鋼板的開孔有縮孔但錫膏仍有 85%覆蓋錫墊。
2. 錫量均勻。
3. 錫膏厚度於規格內。
4. 依此判定為允收。
拒收(NOT ACCEPTABLE):
圖形 3 CHIP 1608,2125,3216 錫膏印刷退貨
1. 錫膏量不足。
2. 兩點錫膏量不均。
3. 印刷偏移超過 20%錫墊。
4. 依此判定為退貨。
A-1
Subject：
SMT In-Line Workman-ship Inspection Standard

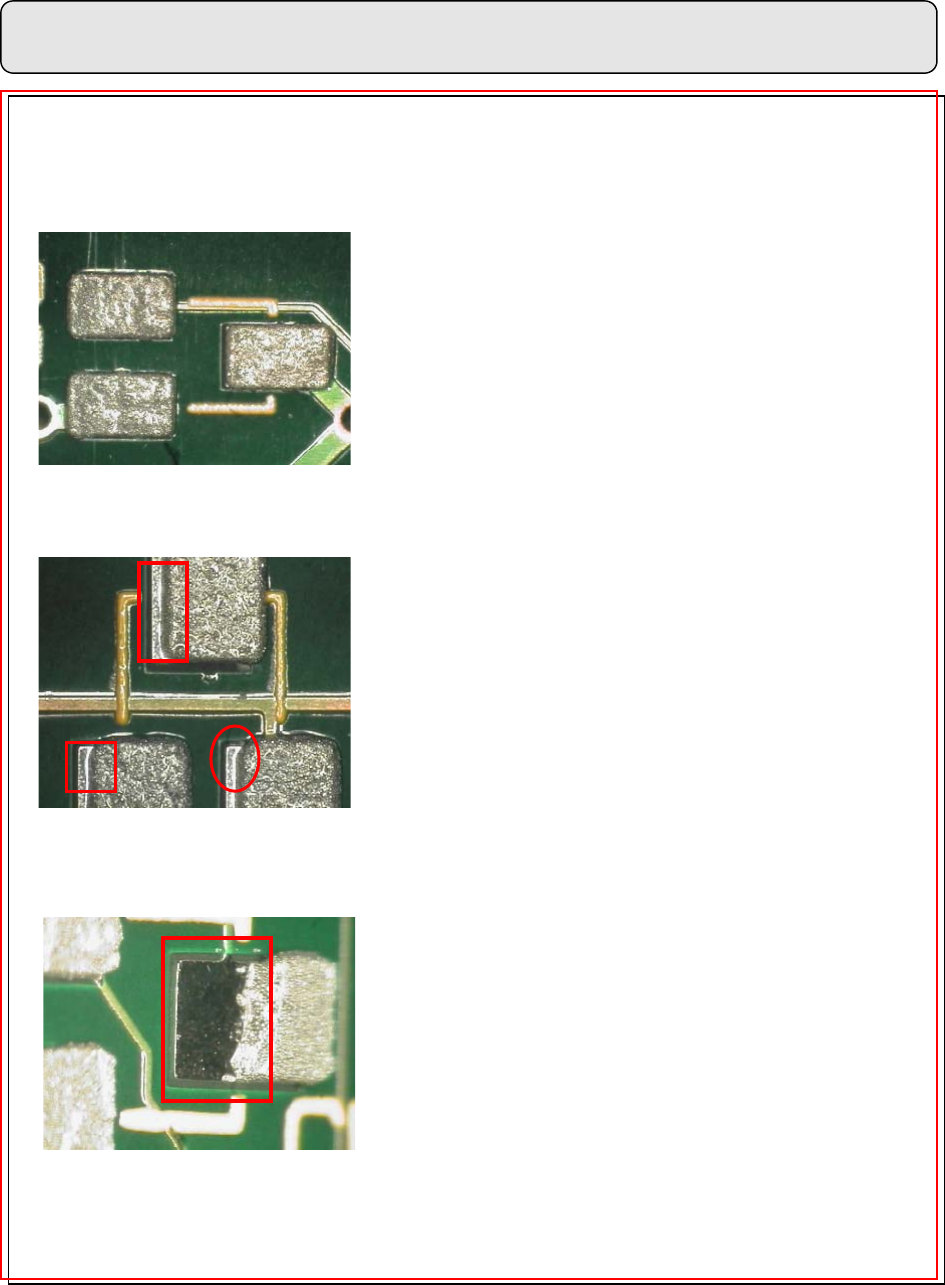

A-2 MINI(SOT)錫膏印刷規格示範:
標準(PREFERRED)：
圖形 4 MINI,SOT 零件錫膏印刷標準
1. 錫膏無偏移。
2. 錫膏完全覆蓋錫墊
3. ㆔點錫膏量均勻，厚度 8.31MILS
4. 依此為 SOT 零件錫膏印刷標準。
圖形 5 MINI,SOT 零件錫膏印刷允收
圖形 6 MINI,SOT 零件錫膏印刷拒收
允收(ACCEPTABLE)：
1. 錫膏量均勻且成形佳。
2. 厚度合乎規格 8.5MILS。
3. 85%以㆖錫膏覆蓋。
4. 偏移量少於 15%錫墊。
5. 依此應判定為允收。
拒收(REJECTED):
1. 錫膏 85%以㆖未覆蓋錫墊。
2. 嚴重缺錫。
3. 依此判定為拒收。
A-2
Subject：
SMT In-Line Workman-ship Inspection Standard

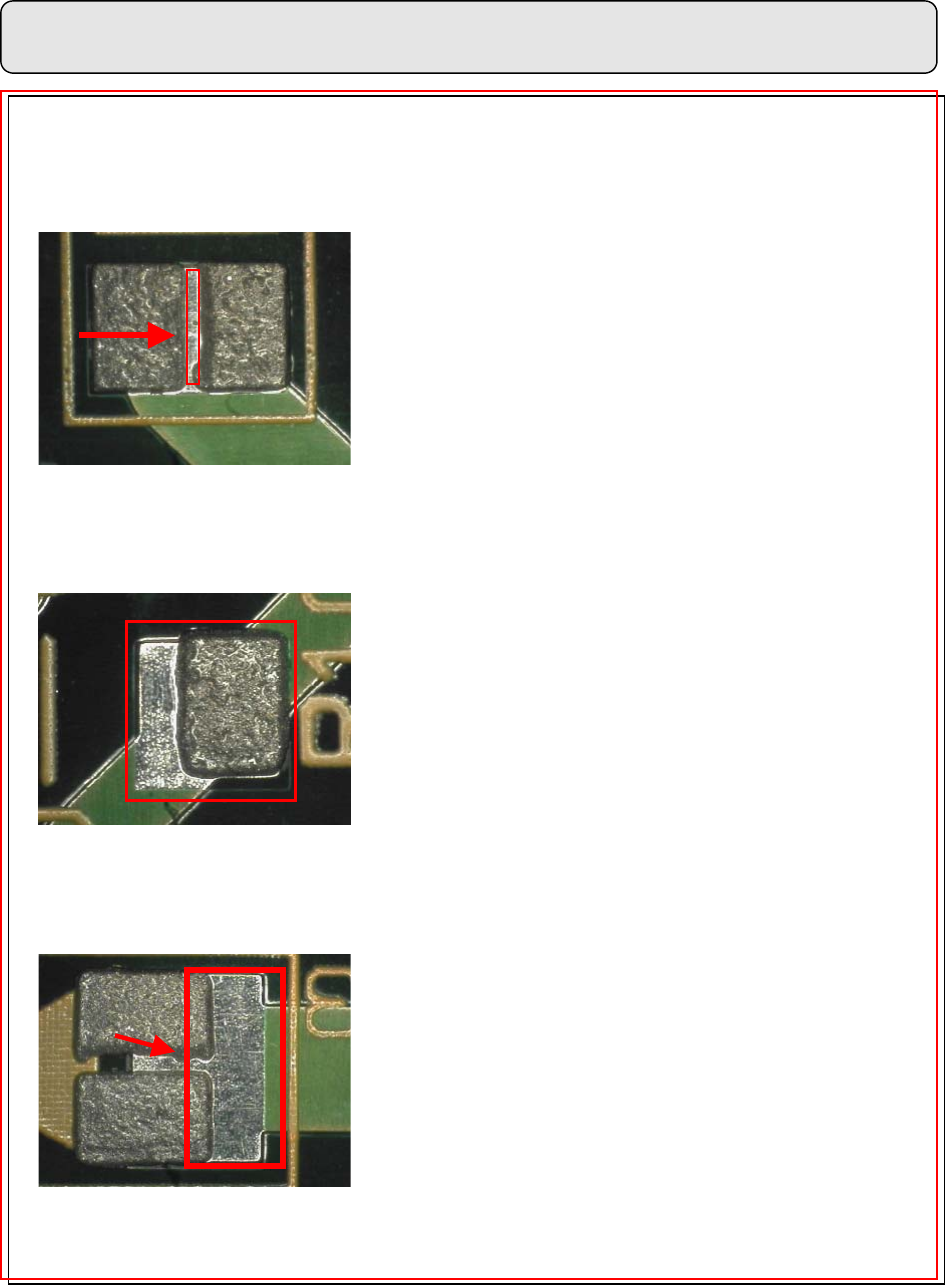

A-3 Diode,Melf,MelF,RECT 陶磁電容錫膏印刷規格示範:
標準(PREFERRED)：
圖形 7 MELF,MELM,DIODE 陶瓷電容錫膏
印刷標準
圖形 8 MELF,MELM,DOIDE 錫膏印刷允收
熱氣宣洩道
1. 錫膏印刷成形佳。
2. 錫膏無偏移。
3. 厚度 8.3MILS。
4. 如此開孔可以使熱氣排除，以免造成氣流使零
件偏移。
5. 依此應為標準規格。
允收(ACCEPTABLE)：
1. 錫膏量足
2. 錫膏覆蓋錫墊有 85%以㆖。
3. 錫膏成形佳。
4. 依此應為允收。
拒收(REJECTED):
圖形 9 MELF,MELM,DIODE 錫膏印刷拒收
錫膏印刷偏移超過 20%
錫墊
1. 20%以㆖錫膏未完全覆蓋錫墊。
2. 錫膏偏移量超過 20%錫墊。
3. 依此判定為拒收。
A-3
