Subject：
SMT In-Line Workman-ship Inspection Standard

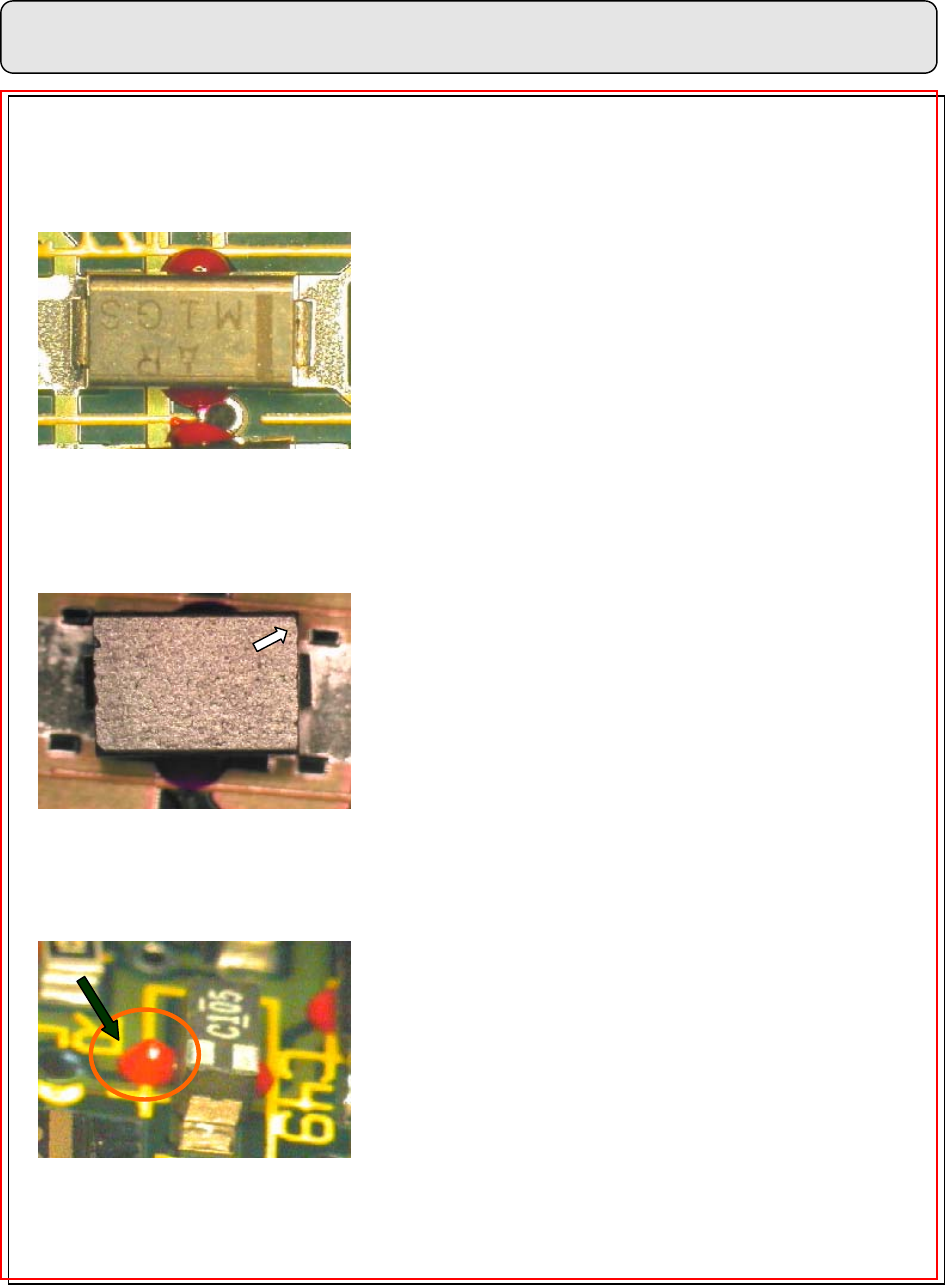

B-5 Rectangle(方形)零件點膠示範:
標準(PREFERRED)：
圖形 45 RECT.CHIP 標準
1. 零件無偏移。
2. 膠量足，推力夠。
3. 依此應為標準之規格。
允收(ACCEPTABLE)：
圖形 46 RECT.CHIP 零件允收
C<1/4W
1. 偏移量 C<1/4W 或 1/4P。
2. 膠量足，推力可。
3. 依此應為允收。
拒收(REJECTED):
圖形 47 RECT.CHIP 單孔膠拒收
偏移
1. 膠偏移量 1/4W 以㆖，㆒點偏離零件之外。
2. 推力不足，1.5KG。
3. 依此應為拒收。
B-5
Subject：
SMT In-Line Workman-ship Inspection Standard

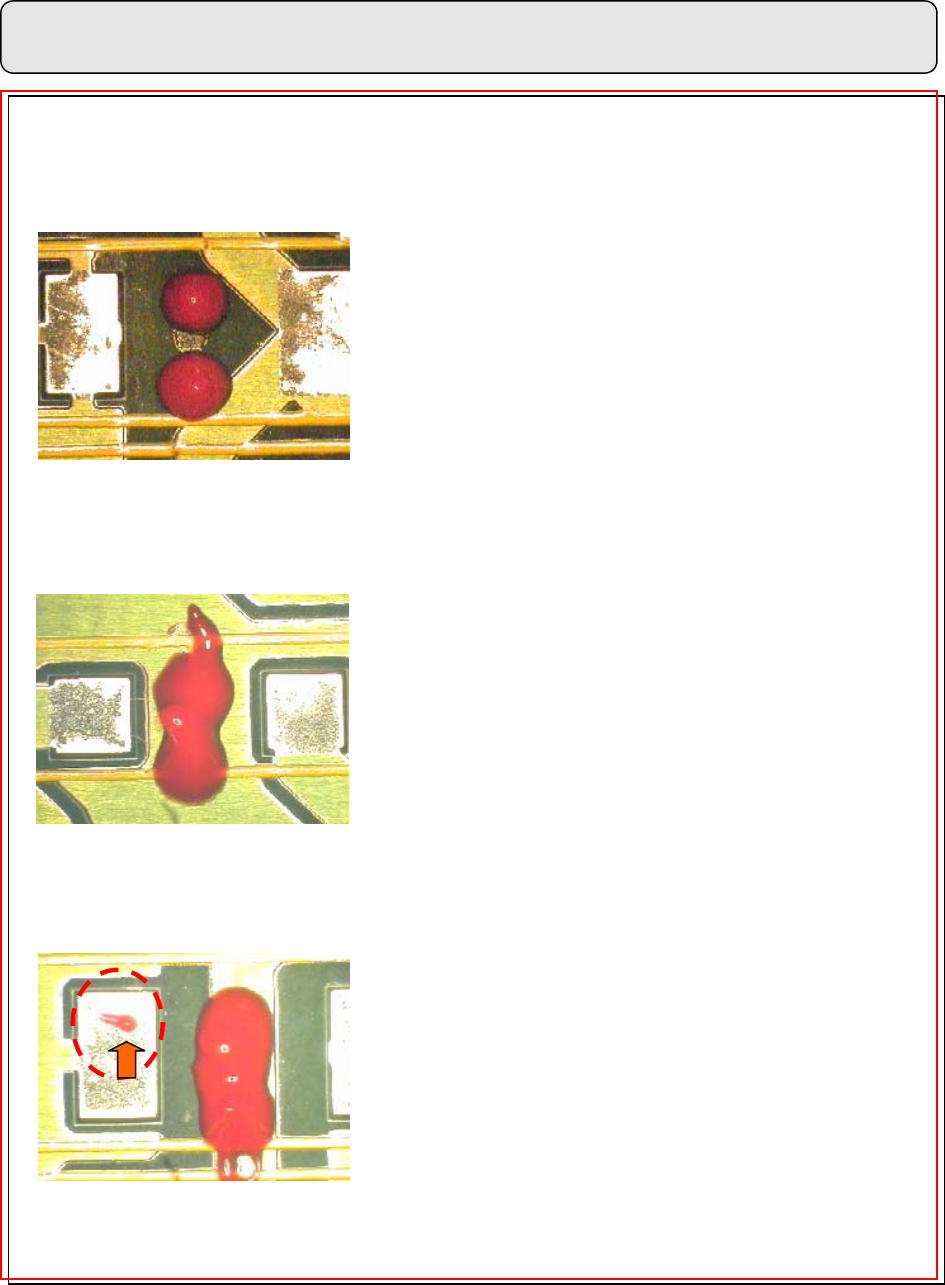

B-6 MELF，RECT.柱狀零件膠之示範:
標準(PREFERRED)：
圖形 48 MELF 點膠標準
1. 兩點膠均勻且清楚。
2. 膠點直徑在 1.25mm~1.62mm 間。
3. 推力足夠，1.5kg。
4. 依此應為標準之規格。
允收(ACCEPTABLE)：
圖形 49 MELF,MELM 點膠允收
1. 依此應為允收。
拒收(REJECTED):
圖形 50 MELF,MELM 點膠拒收
溢膠
1. 溢膠，沾染錫墊。
2. 膠點模糊(成型不佳)，膠量偏多。
3. 依此應為拒收。
B-6
Subject：
SMT In-Line Workman-ship Inspection Standard

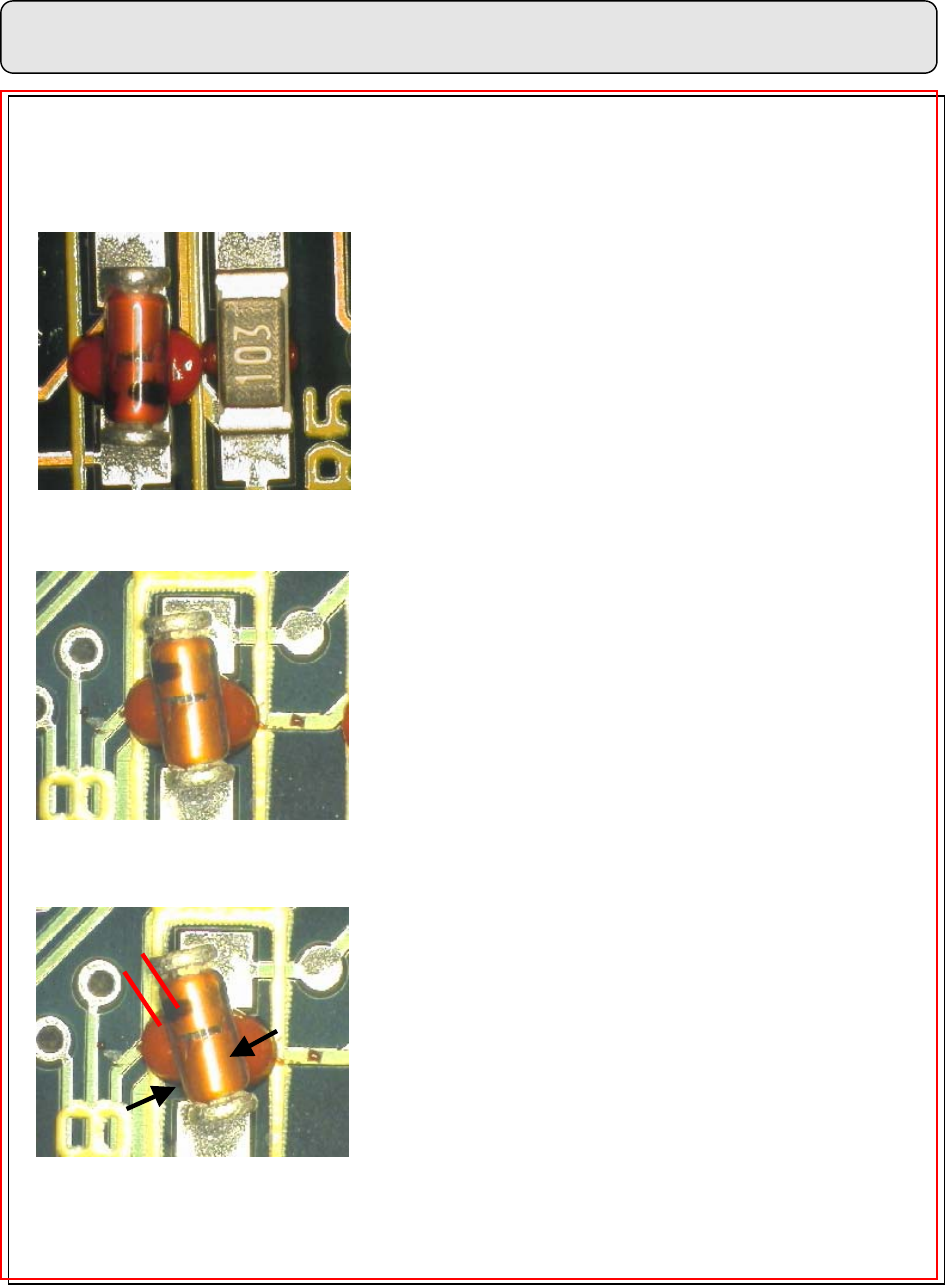

B-7 MELM 柱狀零件點膠示範:
標準(PREFERRED)：
圖形 51 MELM 點膠零件標準
1. 零件無偏移。
2. 推力 1.5KG。
3. 依此應為標準之規格。
允收(ACCEPTABLE)：
圖形 52 MELM 點膠零件允收
1. 偏移量 C<1/4P。
2. 膠量足，無溢膠。
3. 依此應為允收。
拒收(REJECTED):
圖形 53 MELM 點膠零件拒收
C>1/4T 或 1/4P
T
1. T:零件直徑。
2. P:焊墊寬。
3. C=偏移量>1/4P 或 1/4T。
4. 依此應為拒收。
B-7
