Subject：
SMT In-Line Workman-ship Inspection Standard

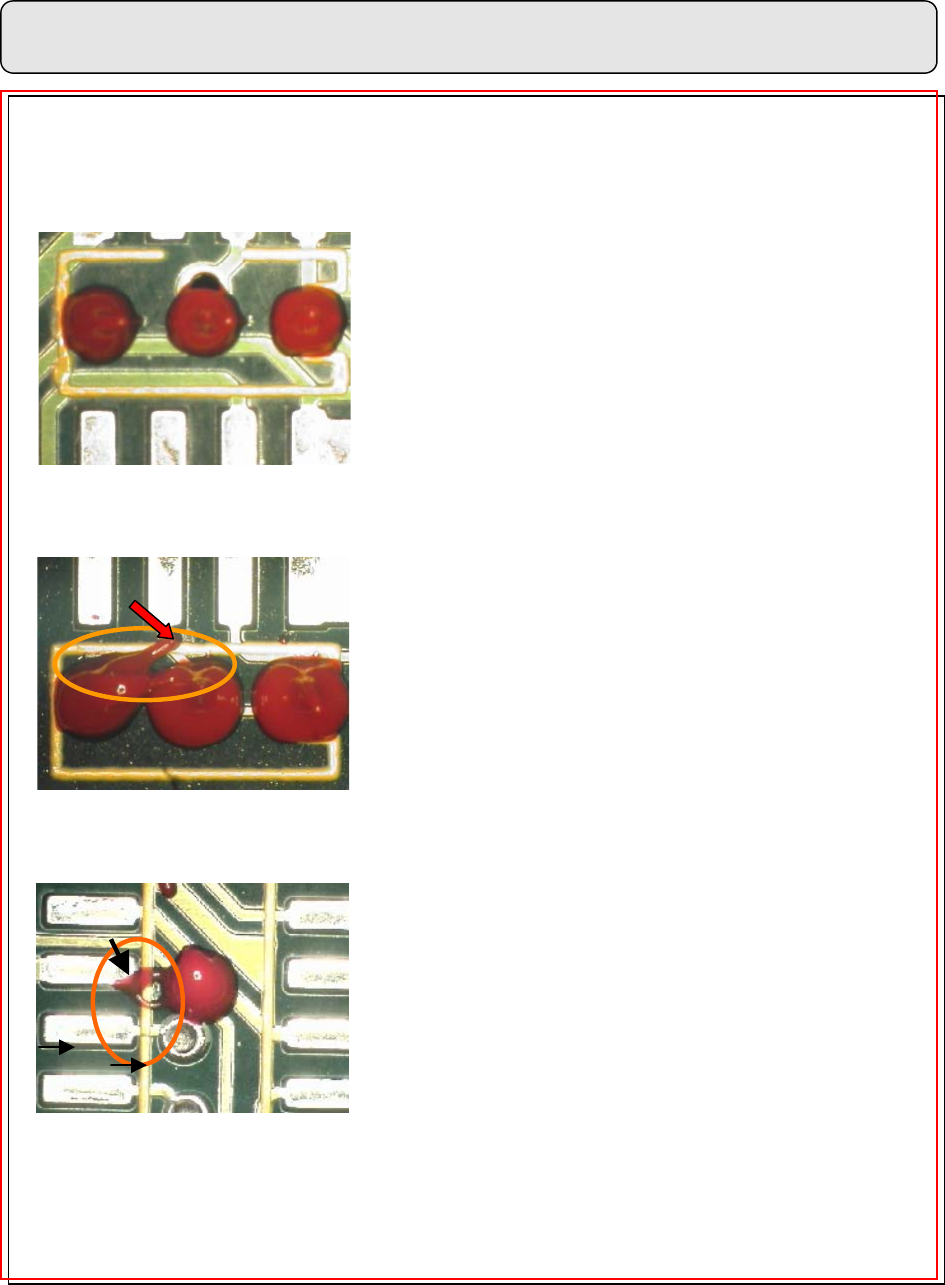

B-8 SOIC 膠點規格示範:
標準(PREFERRED)：
圖形 54 SOIC 點膠標準
1. 膠量均勻。
2. 膠之成形良好。直徑 1.25~1.62mm,高度
0.92mm。
3. 膠無偏移。
4. 依此應為標準之規格。
允收(ACCEPTABLE)：
圖形 55 SOIC 點膠允收
膠稍多不影響焊性
1. 膠量偏多，但溢膠未污染錫墊。
2. 依此應為允收。
拒收(REJECTED):
圖形 56 SOIC 點膠拒收
溢膠沾染錫墊及測試孔
1. 溢膠沾染錫墊。
2. 溢膠沾染測試孔。
3. 依此應為拒收。
B-8
Subject：
SMT In-Line Workman-ship Inspection Standard

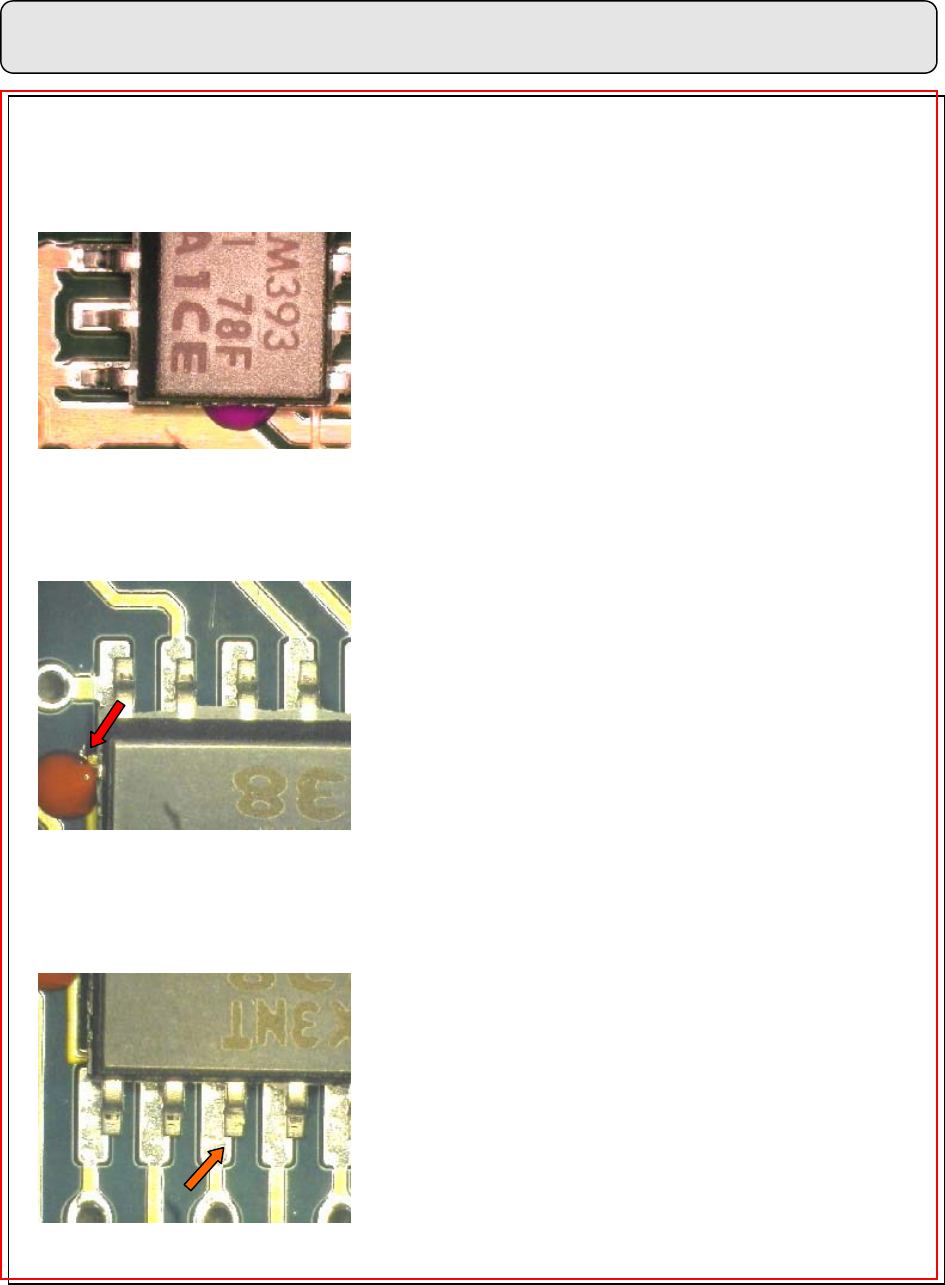

B-9 SOIC 點膠零件之規格示範:
標準(PREFERRED)：
圖形 57 SOIC 點膠標準
1. 零件無偏移。
2. 膠量標準。
3. 推力正常，1.5KG。
4. 依此應為標準之規格。
允收(ACCEPTABLE)：
圖形 58 SOIC 點膠零件允收
推力足 1.5KG
1. 偏移量 C<1/4W。
2. 推力足 1.5KG。
3. 依此應為允收。
拒收(REJECTED):
圖形 59 SOIC 之點膠零件拒收
C>1/4W
1. P:錫墊寬。
2. W:零件腳寬。
3. C:偏移量。
4. C>1/4W。
5. 依此應為拒收。
B-9
Subject：
SMT In-Line Workman-ship Inspection Standard
B-10 Chip 1608,2125,3216,MELF 膠點尺寸外觀示範:
規格:
圖形 60 CHIP 1608,2125,3215,SOT 膠之外觀
1. 直徑：0.8~1.1MM
2. 高度：0.06~0.09mm。
3. 承受推力：1.5kg。
4. 膠種類：IR-100 等已認可之膠。
規格：CHIP,SOT ㆒般規格
圖形 61 CHIP 3216 膠之外觀
1. 相同於 CHIP3215.2125,SOT 零件外觀規格。
MELF，MELM，陶瓷電容：
圖形 62 MELM,MELF,RECT 膠之外觀
1. 直徑：1.2~1.6mm。
2. 高度：0.8~1.0mm。
3. 承受推力：1.5~2.0kg。
4. 膠之種類：㆒般已認可之膠。
B-10
