Subject：
SMT In-Line Workman-ship Inspection Standard
B-4 MELM 圓柱形零件點膠示範:
標準(PREFERRED)：
圖形 42 MELM 點膠標準
1. 膠量正常，直徑 1.2mm~1.5mm 之間。
2. 膠高度在 0.7mm~0.92mm 間。
3. 兩膠之間恰有約 10%零件外徑之間隙。
4. 如此推力在 1.5kg 仍未掉件。
5. 依此應為標準之規格。
允收(ACCEPTABLE)：
圖形 43 MELF,MELM 點膠允收
1. 膠之成形不甚佳。
2. 膠稍多，但不會造成溢膠等有害品質問題。
3. 依此應為允收。
圖形 44 MELF,MELM 溢膠拒收
溢膠
拒收(REJECTED):
1. 膠偏移量>1/4W。
2. 溢膠，致沾染錫墊影響焊性。
3. 依此應為拒收。
B-4
Subject：
SMT In-Line Workman-ship Inspection Standard
B-5 Rectangle(方形)零件點膠示範:
標準(PREFERRED)：
圖形 45 RECT.CHIP 標準
1. 零件無偏移。
2. 膠量足，推力夠。
3. 依此應為標準之規格。
允收(ACCEPTABLE)：
圖形 46 RECT.CHIP 零件允收
C<1/4W
1. 偏移量 C<1/4W 或 1/4P。
2. 膠量足，推力可。
3. 依此應為允收。
拒收(REJECTED):
圖形 47 RECT.CHIP 單孔膠拒收
偏移
1. 膠偏移量 1/4W 以㆖，㆒點偏離零件之外。
2. 推力不足，1.5KG。
3. 依此應為拒收。
B-5
Subject：
SMT In-Line Workman-ship Inspection Standard

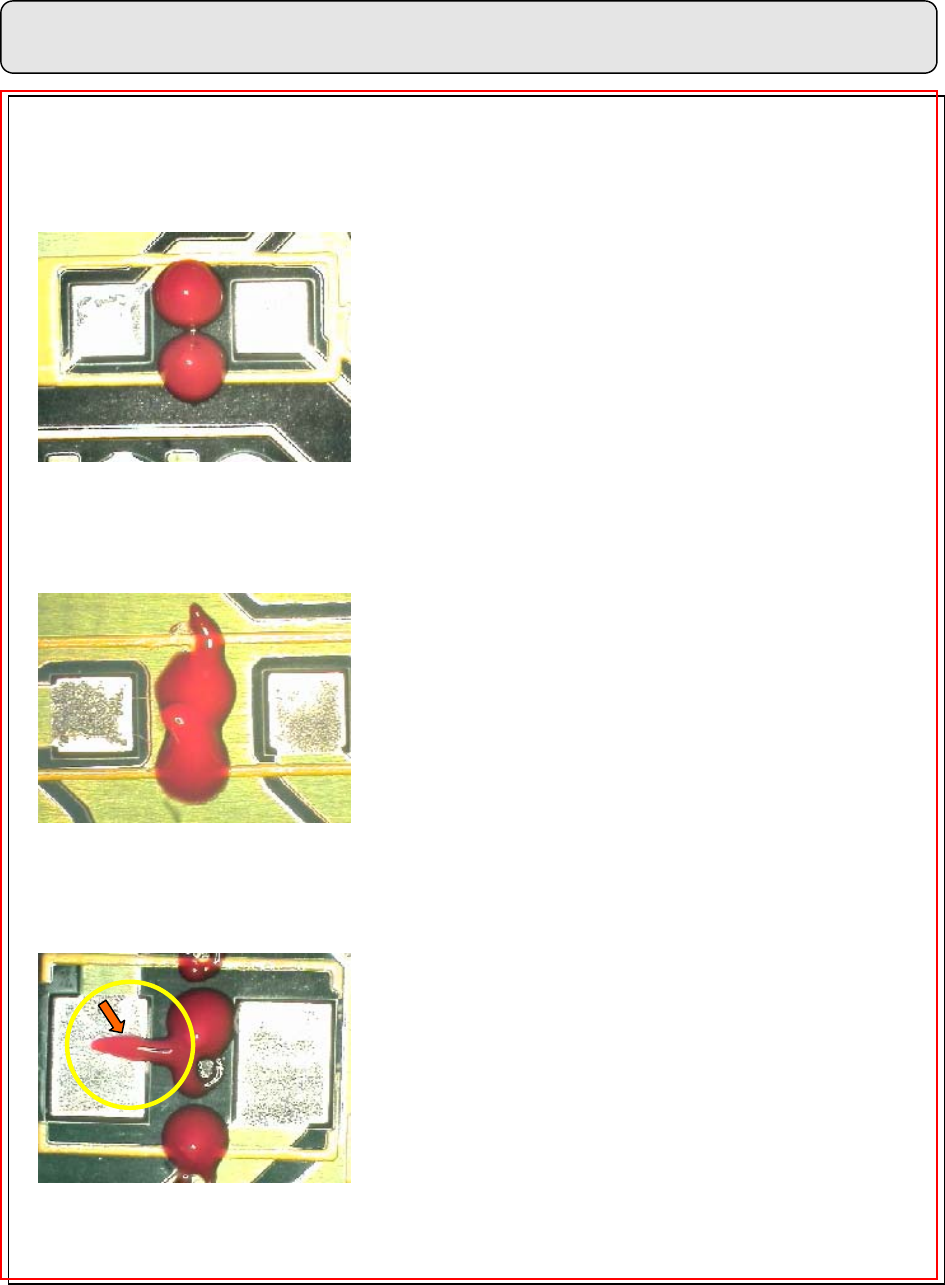

B-6 MELF，RECT.柱狀零件膠之示範:
標準(PREFERRED)：
圖形 48 MELF 點膠標準
1. 兩點膠均勻且清楚。
2. 膠點直徑在 1.25mm~1.62mm 間。
3. 推力足夠，1.5kg。
4. 依此應為標準之規格。
允收(ACCEPTABLE)：
圖形 49 MELF,MELM 點膠允收
1. 依此應為允收。
拒收(REJECTED):
圖形 50 MELF,MELM 點膠拒收
溢膠
1. 溢膠，沾染錫墊。
2. 膠點模糊(成型不佳)，膠量偏多。
3. 依此應為拒收。
B-6
