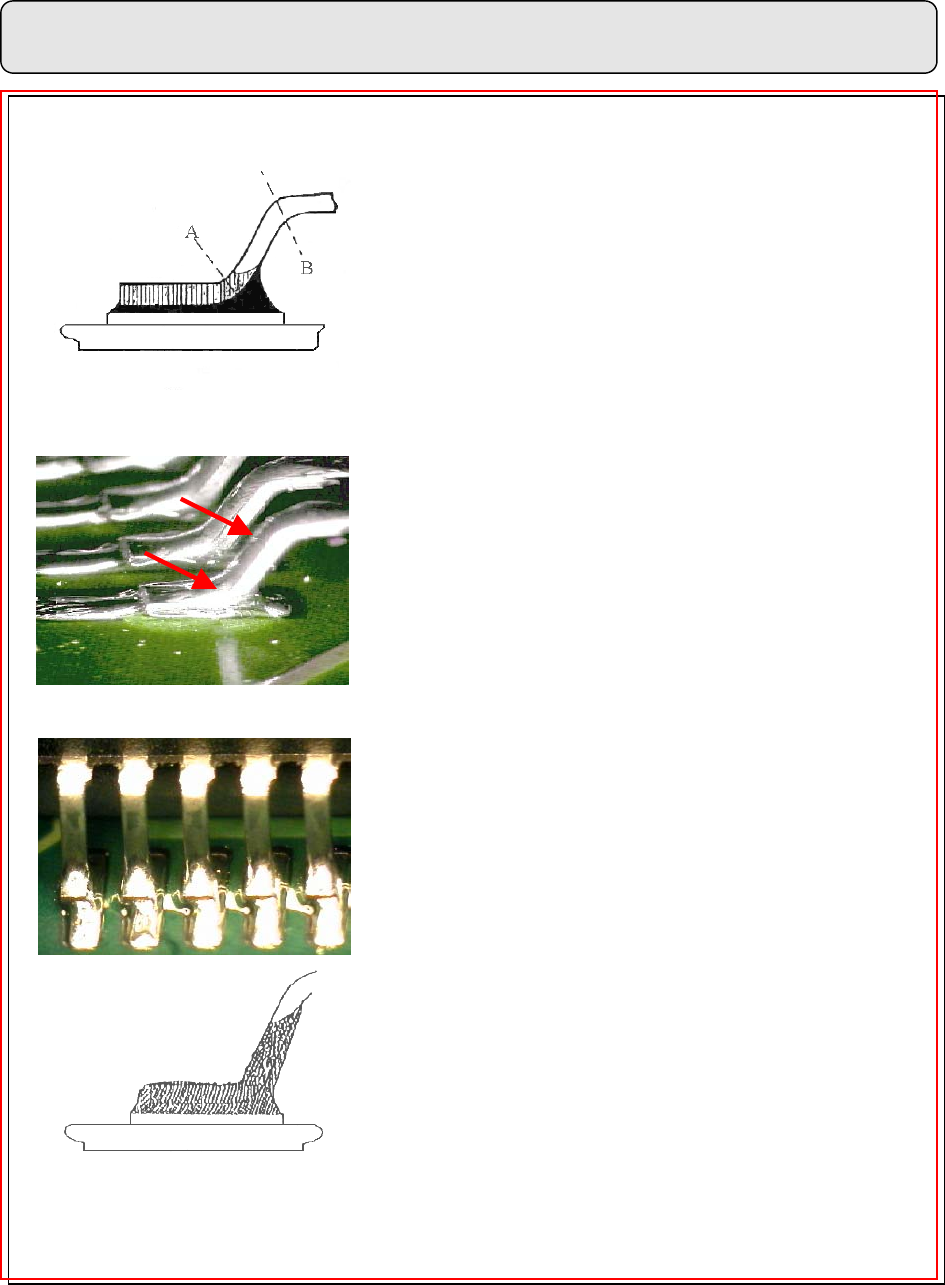

Subject：
SMT In-Line Workman-ship Inspection Standard
拒收之銲點:
圖形 99 CONNECTOR, 拒收
1. 銲錫未全部充滿於零件接著面與銲墊㆖，且零
件 50%以㆖腳寬超出錫墊範圍。
D-6
Subject：
SMT In-Line Workman-ship Inspection Standard
D-6 TSOP & QFP 零件置放標準
標準:
圖形 100 TSOP&QFP , 標準
1. 零件腳位於銲墊㆗央，如圖形 100、圖形 101、
和圖形 102。
2. 零件端點與銲墊間皆充滿足夠的銲錫，而且呈
平滑圓弧形，如圖形 100。
3. 零件腳前端吃錫高度需達零件腳厚度1/4 以 ㆖。
4. 零件尾端之吃錫需介於第㆒個㆖彎處A 與第㆓
個轉彎處 B， 如圖形 103、圖形 104。
圖形 101 TSOP&QFP , 標準
圖形 102 TSOP&QFP , 標準
D-7
Subject：
SMT In-Line Workman-ship Inspection Standard
圖形 103 TSOP&QFP , 標準
圖形 104 TSOP&QFP , 標準
A
B
圖形 105 焊墊錫少和腳的錫多, 允收
允收之銲點：
1. 銲點未全部充滿於零件端點與銲墊㆖，但是零
件腳周圍有 50%以㆖被錫覆蓋者允收。
2.
錫多：
錫已溢流至零件腳㆖彎處，但是未達到
肩部者允收。
D-8
