Subject：
SMT In-Line Workman-ship Inspection Standard
A-6LEAD PITCH=0.7MM 錫膏印刷規格示範:
標準(PREFERRED)：
圖形 16 PITCH=0.7MM 錫膏印刷標準
1. 錫膏量均勻且成形佳。
2. 錫墊被錫膏全部覆蓋。
3. 錫膏印刷無偏移。
4. 錫膏厚度 7.15MILS。
5. 依此應為標準之規格。
允收(ACCEPTABLE)：
圖形 17 PITCH=0.7MM 錫膏印刷允收
圖形 18 PITCH=0.7MM 錫膏印刷拒收
偏移大於 15%錫墊
偏移量小於 15%錫墊
1. 錫膏篇偏移量未超過錫墊 15%。
2. 錫膏成行佳，無崩塌斷裂。
3. 厚度於規格範圍內。
4. 依此應為允收。
拒收(REJECTED):
1. 錫墊超過 15%未覆蓋錫膏。
2. 易造成錫橋。
3. 依此應為拒收。
A-6
Subject：
SMT In-Line Workman-ship Inspection Standard
A-7LEAD PITCH=0.65MM 之錫膏印刷規格示範:
標準(PREFERRED)：
圖形 19 PITCH=0.65MM 錫膏印刷標準
1. 各錫塊印刷均勻且 100%覆蓋於錫墊之㆖。
2. 錫膏成形佳，無崩塌現象。
3. 錫膏厚度在 7.32MILS。
4. 依此應為標準之規格。
允收(ACCEPTABLE)：
圖形 20 PITCH=0.65MM 錫膏印刷允收
偏移少於 10%錫墊
1. 錫膏成形佳。
2. 厚度合乎規格，7.3mils。
3. 偏移量小於 10%錫墊。
4. 依此應為允收之參考。
拒收(REJECTED):
圖形 21 PITCH=0.65MM 錫膏印刷拒收
偏移量大於 10%W
1. 錫膏印刷之偏移量大於 10%錫墊寬。
2. 經迴焊爐後易造成短路
3. 依此判定為拒收。
A-7
Subject：
SMT In-Line Workman-ship Inspection Standard

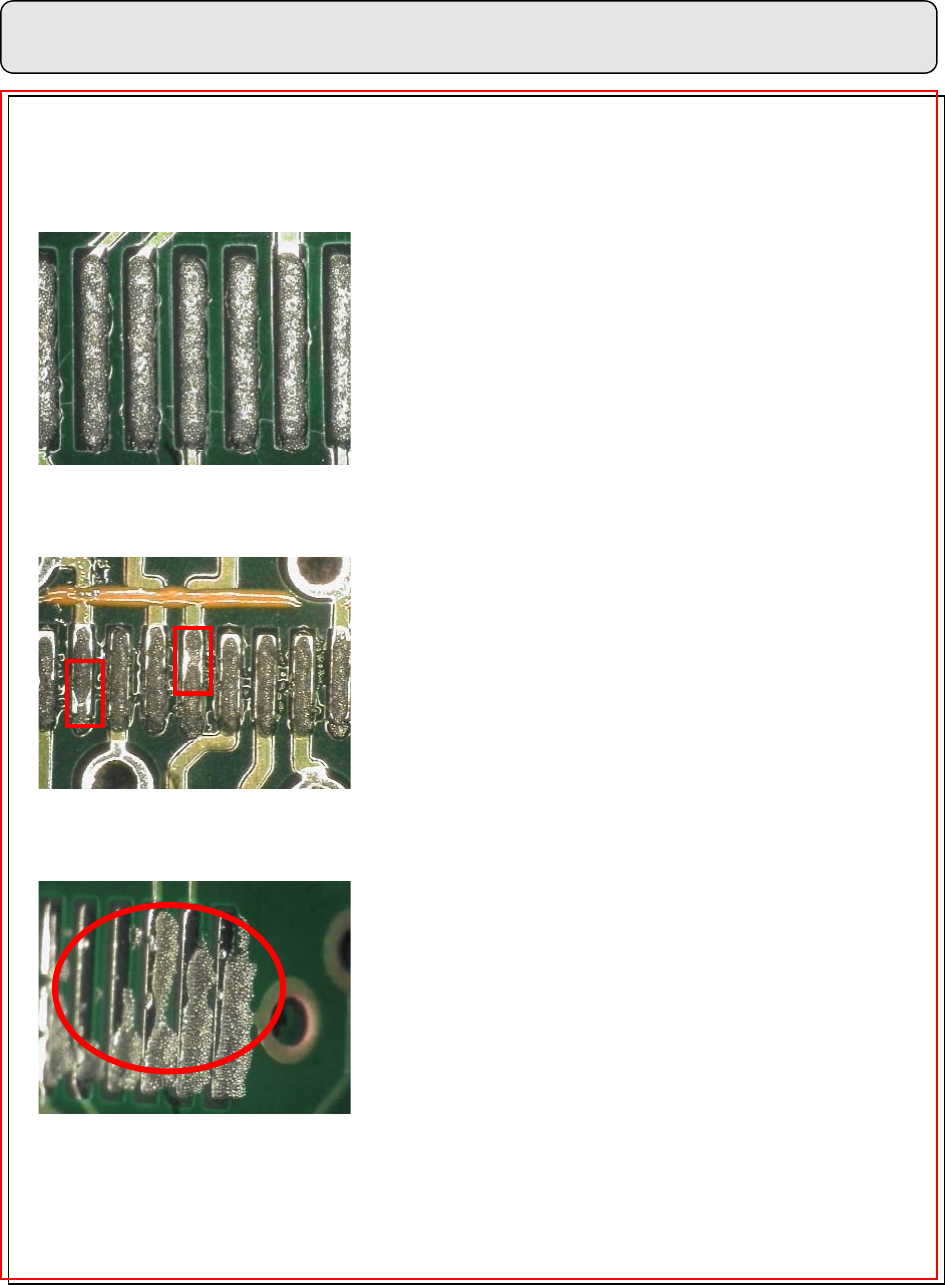

A-8LEAD PITCH=0.5MM 零件錫膏印刷規格示範:
標準(PREFERRED)：
圖形 22 pitch=0.5mm 錫膏印刷標準
1. 各錫塊印刷成形佳，無崩塌及缺錫(SKIP)。
2. 錫膏 100%覆蓋於錫墊之㆖。
3. 錫膏厚度 6.54MILS。
4. 依此應為標準之規格。
允收(ACCEPTABLE)：
圖形 23 pitch=0.5mm 錫膏印刷允收
圖形 24 pitch=0.5mm 錫膏印刷拒收
錫膏崩塌且斷裂不足
1. 錫膏成形雖略微不佳，但厚度於規格內，
7MILS。
2. 錫膏無偏移。
3. Reflow 之後無焊性不良現象。
4. 依此應為允收。
拒收(REJECTED):
1. 錫膏成形不良且斷裂。
2. 依此應為拒收。
A-8
