Subject ： SMT In-Line Workman-ship Inspection Standard D-3 SOIC 零件置放標準 標準: 圖形 87 SOIC PIN ㆖視圖 1. 零件腳置於錫墊㆗央，如圖形 87 。 2. 零件腳呈良好的沾錫情形，如圖形 88 。 3. 零件腳的表面呈潔淨光亮，如圖形 89 。 4. 零件腳平貼於錫墊㆖，如圖形 87 。 5. 焊錫在零件腳㆖呈平滑的㆘拋物線型 ， 如圖 形 88 。 允收…
Subject：
SMT In-Line Workman-ship Inspection Standard

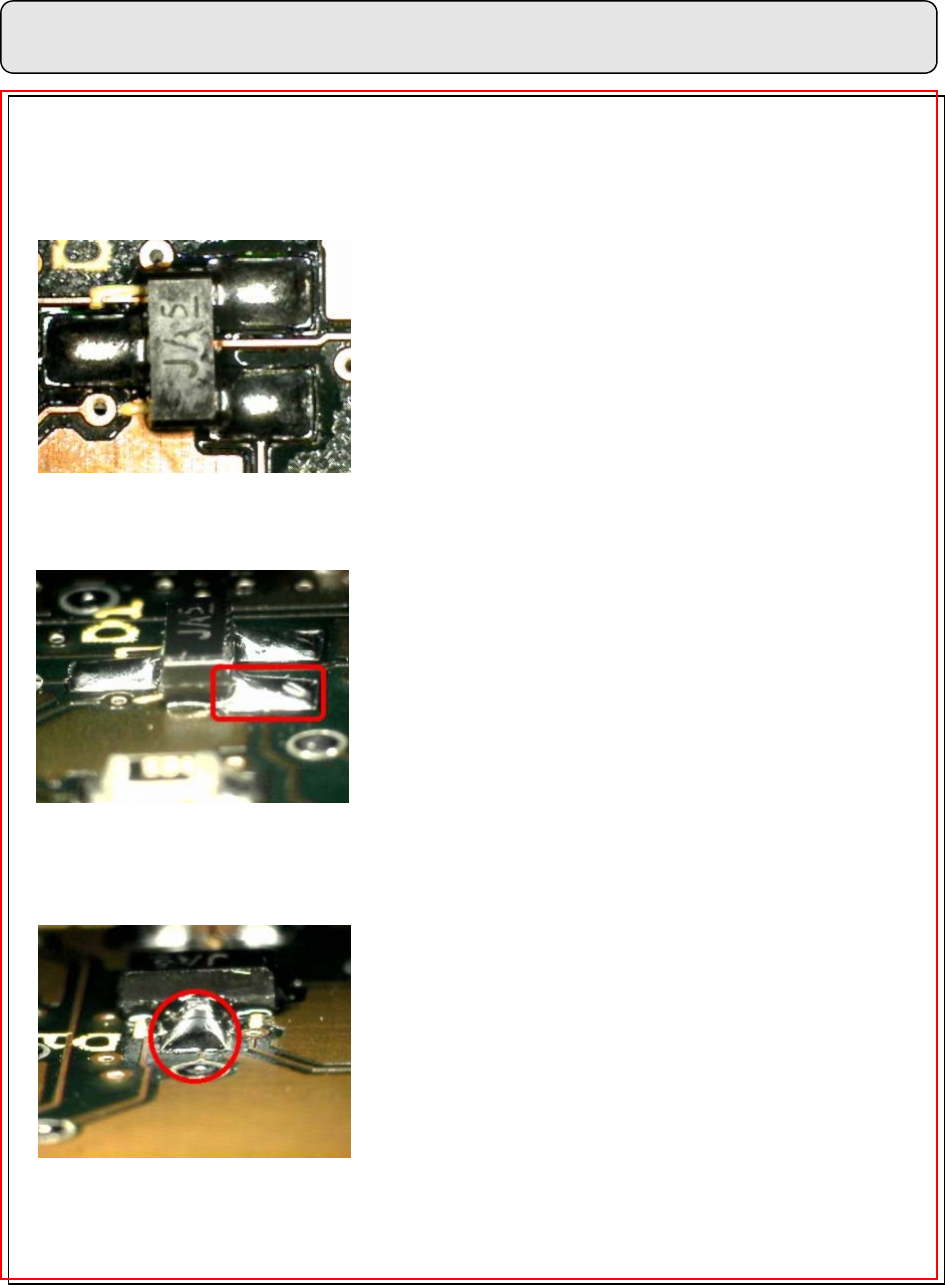

D-2 SOT 零件置放標準
標準:
圖形 84 SOT PIN ㆖視圖
1. 零件腳置於錫墊㆗央，如圖形 84。
2. 零件腳呈良好的沾錫情形，如圖形 85。
3. 零件腳的表面呈潔淨光亮，如圖形 86。
4. 零件腳平貼於錫墊㆖，如圖形 85。
5. 焊錫在零件腳㆖呈平滑的弧面，如圖形 85。
允收：
圖形 85 SOT PIN 側視圖
1. 零件腳不可以超出錫墊。
2. 零件腳與隔鄰未遮護銅箔或錫墊距離大於
0.13 mm。
3. 零件腳的沾錫須達 4/5W 以㆖。
圖形 86 SOT PIN 前視圖
拒收：
1. 不得超出“允收條件”。
2. 焊錫的外觀不得有斷裂的情形。
3. 零件不得有短路的情形。
4. 零件不得有錫薄與空焊。
D-2
Subject：
SMT In-Line Workman-ship Inspection Standard

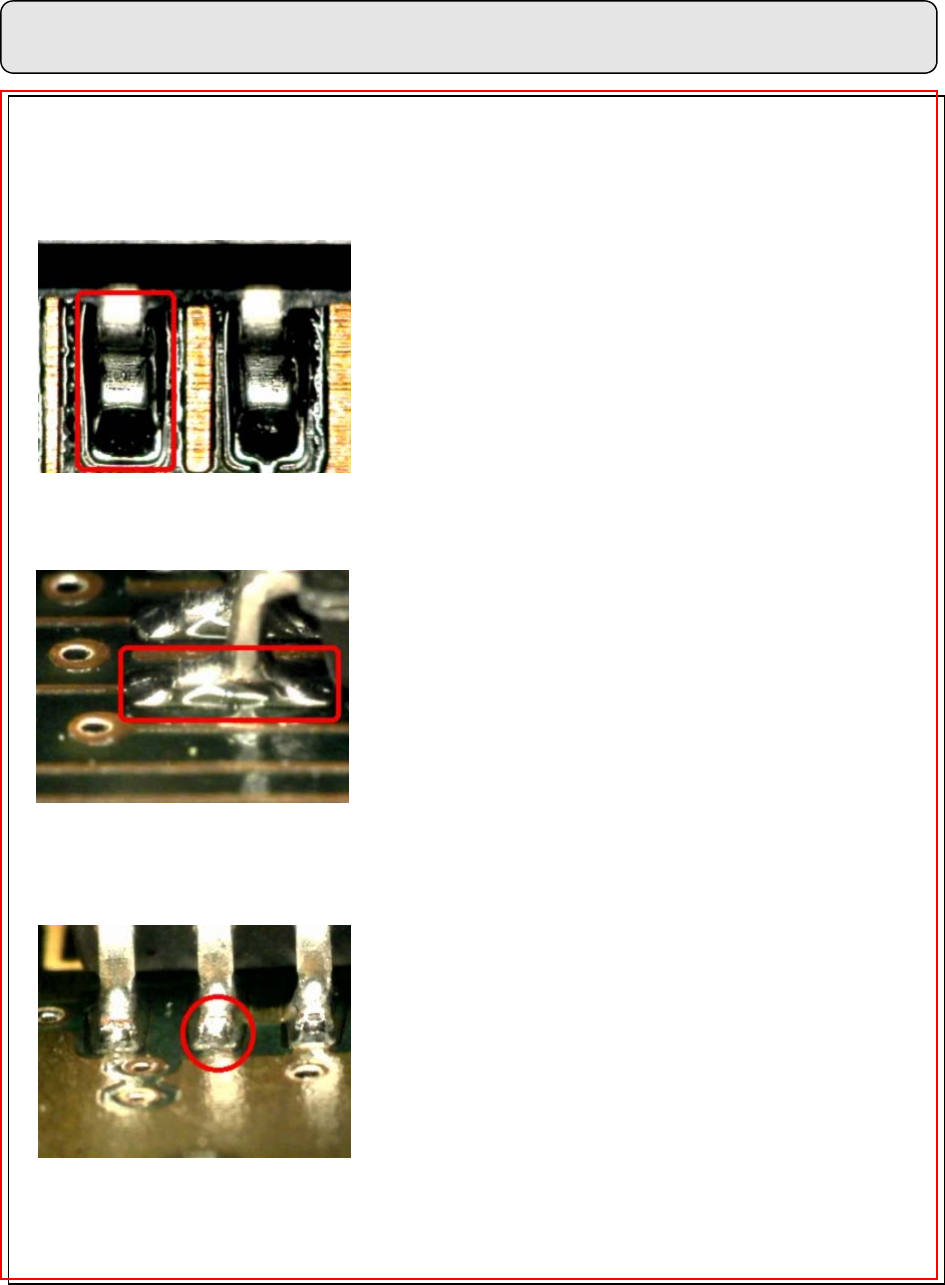

D-3 SOIC 零件置放標準
標準:
圖形 87 SOIC PIN ㆖視圖
1. 零件腳置於錫墊㆗央，如圖形 87。
2. 零件腳呈良好的沾錫情形，如圖形 88。
3. 零件腳的表面呈潔淨光亮，如圖形 89。
4. 零件腳平貼於錫墊㆖，如圖形 87。
5. 焊錫在零件腳㆖呈平滑的㆘拋物線型 ， 如圖
形 88。
允收(如頁D-11，圖形 111與表格 3)：
圖形 88 SOIC PIN 側視圖

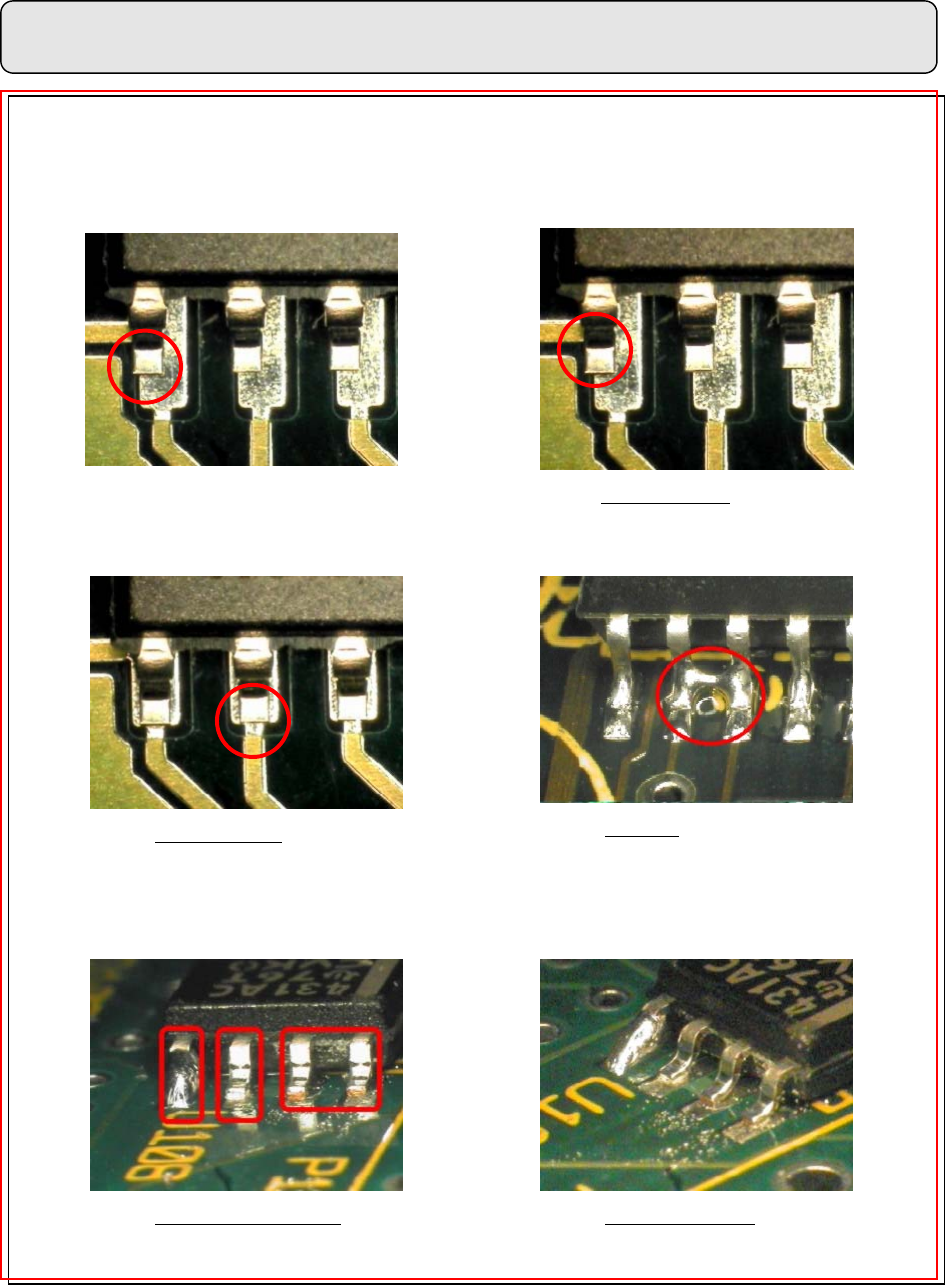

1. 零件腳 A ≦1/5W，如圖形 91。
2. 零件腳不可以超出錫墊，如圖形 92。
3. 零件腳扭曲並懸空於錫墊部份小於 1/2W。
4. 零件腳與隔鄰未遮護銅箔或錫墊距離大於
0.13 mm。
5. 零件腳的沾錫須達 4/5W 以㆖。
圖形 89 SOIC PIN 前視圖
拒收：
1. 不得超出“允收條件”。
2. 焊錫的外觀不得有斷裂的情形。
3. 零件不得有短路的情形， 如圖形 93。
4. 零件不得有錫過多、錫薄與空焊， 如圖形 94
與圖形 95。
D-3
