Subject ： SMT In-Line Workman-ship Inspection Standard 圖形 109 TSOP&QFP 錫過多 , 拒收 圖形 110 TSOP&QFP 錫溢出 , 拒收 D - 1 0

100%1 / 50
Subject：
SMT In-Line Workman-ship Inspection Standard
拒收:

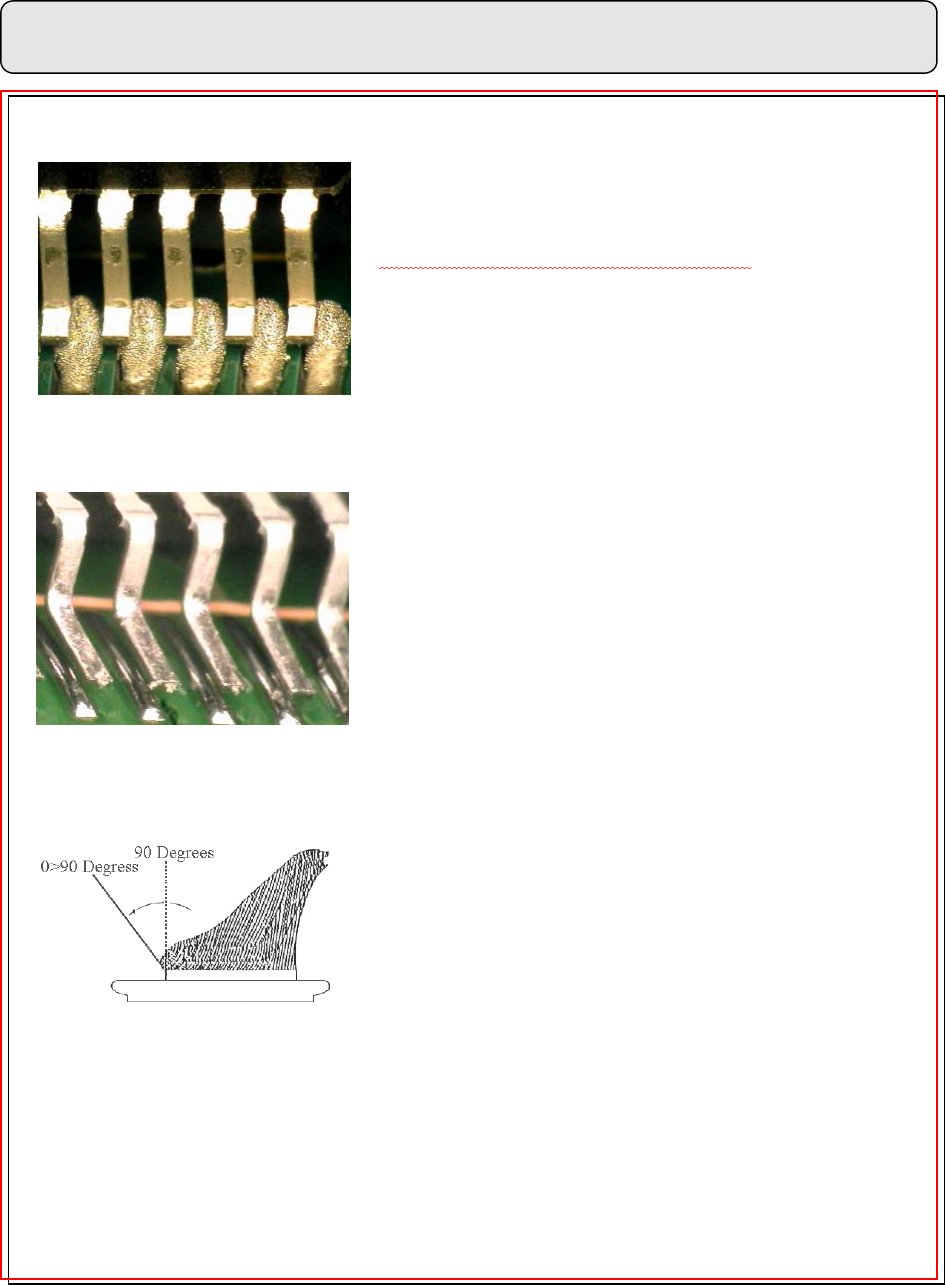

圖形 106 TSOP&QFP 偏移, 拒收
1. 30% 以㆖腳寬超出錫墊範圍。
此圖例乃是以未過 Reflow 前之範例。
2. 空焊，如圖形 107。
3. 錫已溢流至零件腳肩部者拒收如圖形 108。
4. 銲錫已將零件包銲起來，或有錫溢出等不良者
拒收如㆘㆒頁的圖形 109、圖形 110。
圖形 107 TSOP&QFP 空焊 , 拒收
圖形 108 錫已溢流至零件腳肩部者拒收
D-9
Subject：
SMT In-Line Workman-ship Inspection Standard

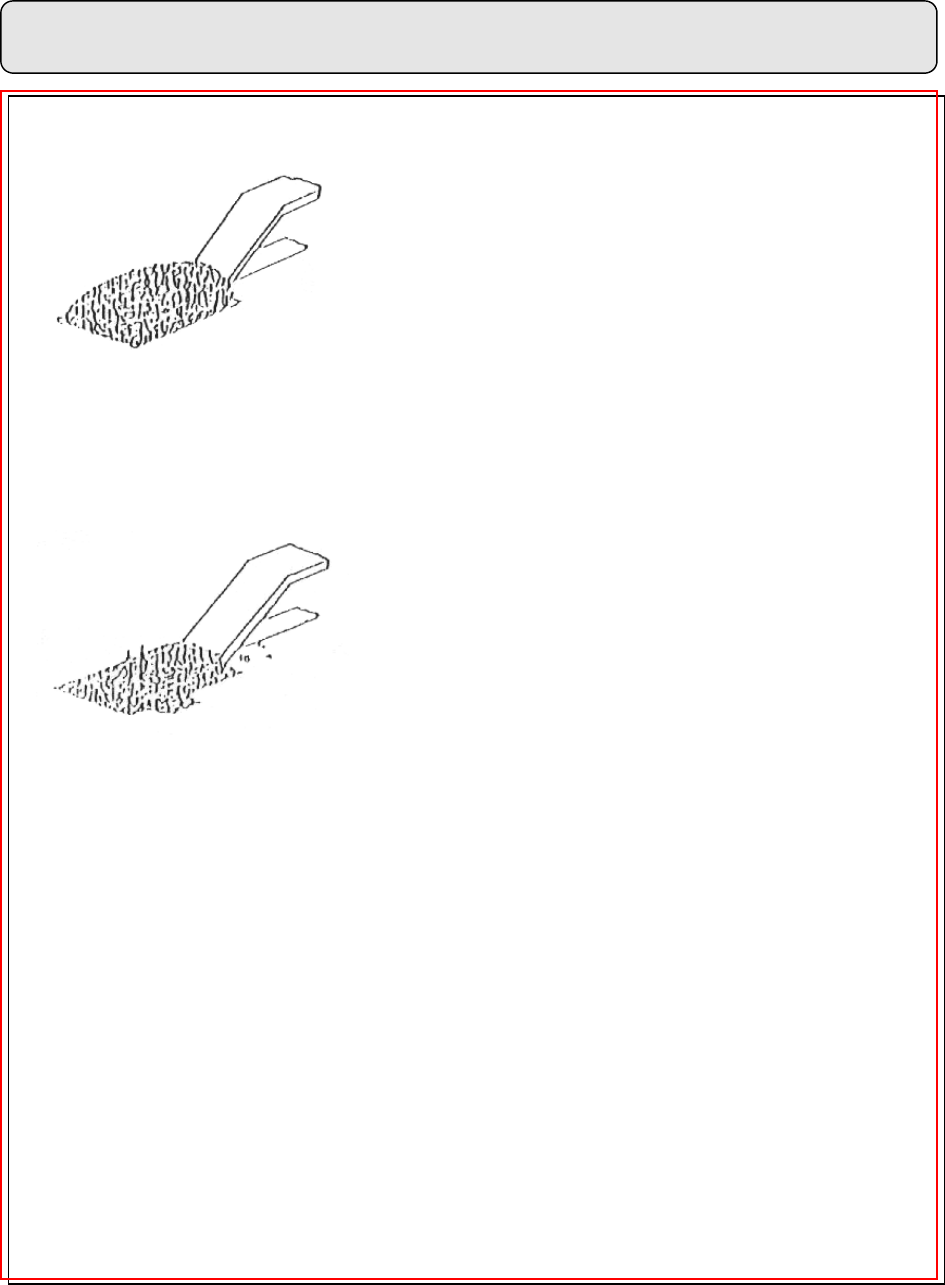

圖形 109 TSOP&QFP 錫過多, 拒收
圖形 110 TSOP&QFP 錫溢出 , 拒收
D-10
Subject：
SMT In-Line Workman-ship Inspection Standard

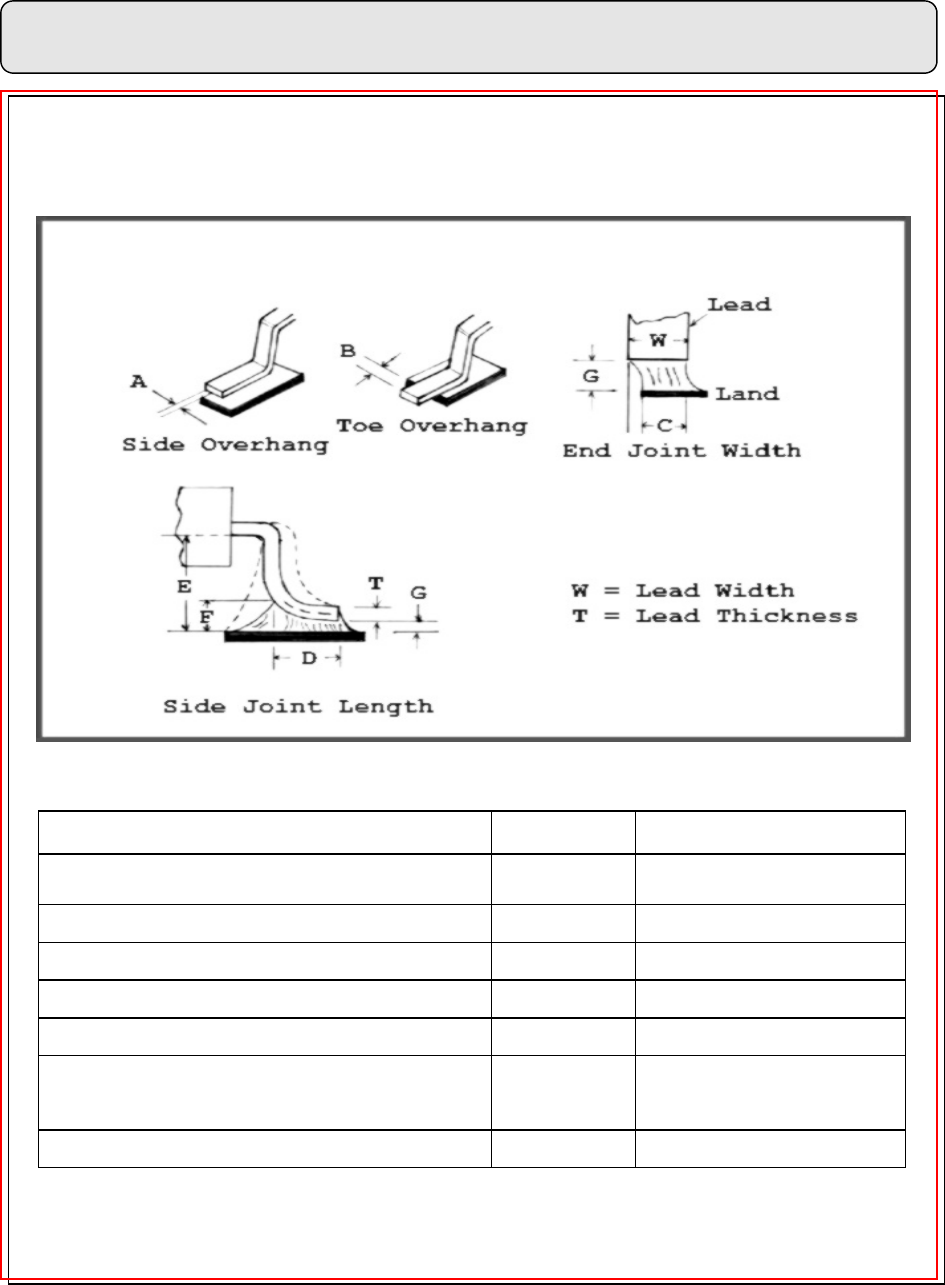

D-7 Gull-Wing 零件置放焊點標準解說圖表
圖形 111 Gull Wing 焊點尺寸圖
Feature Dim. ≧ IPC Class 3
最大側向(面)偏移 A ≦ 1/5W
最大趾向(面)偏移 B ≦ 0
最大端向(面)偏移 B ≦ 0
最小端向(面)焊(接、點)寬度 C ≧4/5W
最小側向(面)焊(接、點)寬度 D ≧ W
最大填角高度 E 如圖形 111
虛線範圍內
最小填角高度 F ≧ G + T
表格 3 Gull Wing 焊點尺寸表
D-11
