Subject ： SMT In-Line Workman-ship Inspection Standard C-3 MELF 零件置放標準 標準 : 圖形 73 SMELF.BMP , 標準 1. 零件置放於錫墊㆗央 。 2. 零件極性與 PCB 標誌㆒致 。 允收： 圖形 74 AMELF.BMP , 允收 1. 零件置放於錫墊㆖未超出其容許誤差 。 2. 錫墊明顯突出零件端底㆘ 。 A = 0.2*W W : 零件寬度 A : 容…
Subject：
SMT In-Line Workman-ship Inspection Standard
C-2 CHIP 零件置放焊接標準解說圖表 :
圖形 71 Chip 焊點尺寸圖
Feature Dim Class 3
Max Side Overhang A 0.2*(W or P)
Max End Overhang B Not permitted
Min End Joint Width C 0.8*(W or P)
Min Fillet Height F G+1/4H or 0.5
Min Thickness G 0.2mm
Min End Overlap J Required
表格 1 Chip 焊點尺寸表
1. 零件的兩端焊接情形良好
圖形 72 CHIP5.BMP , 標準焊接
2. 焊錫的外觀呈內凹弧面的形狀
C-3
Subject：
SMT In-Line Workman-ship Inspection Standard

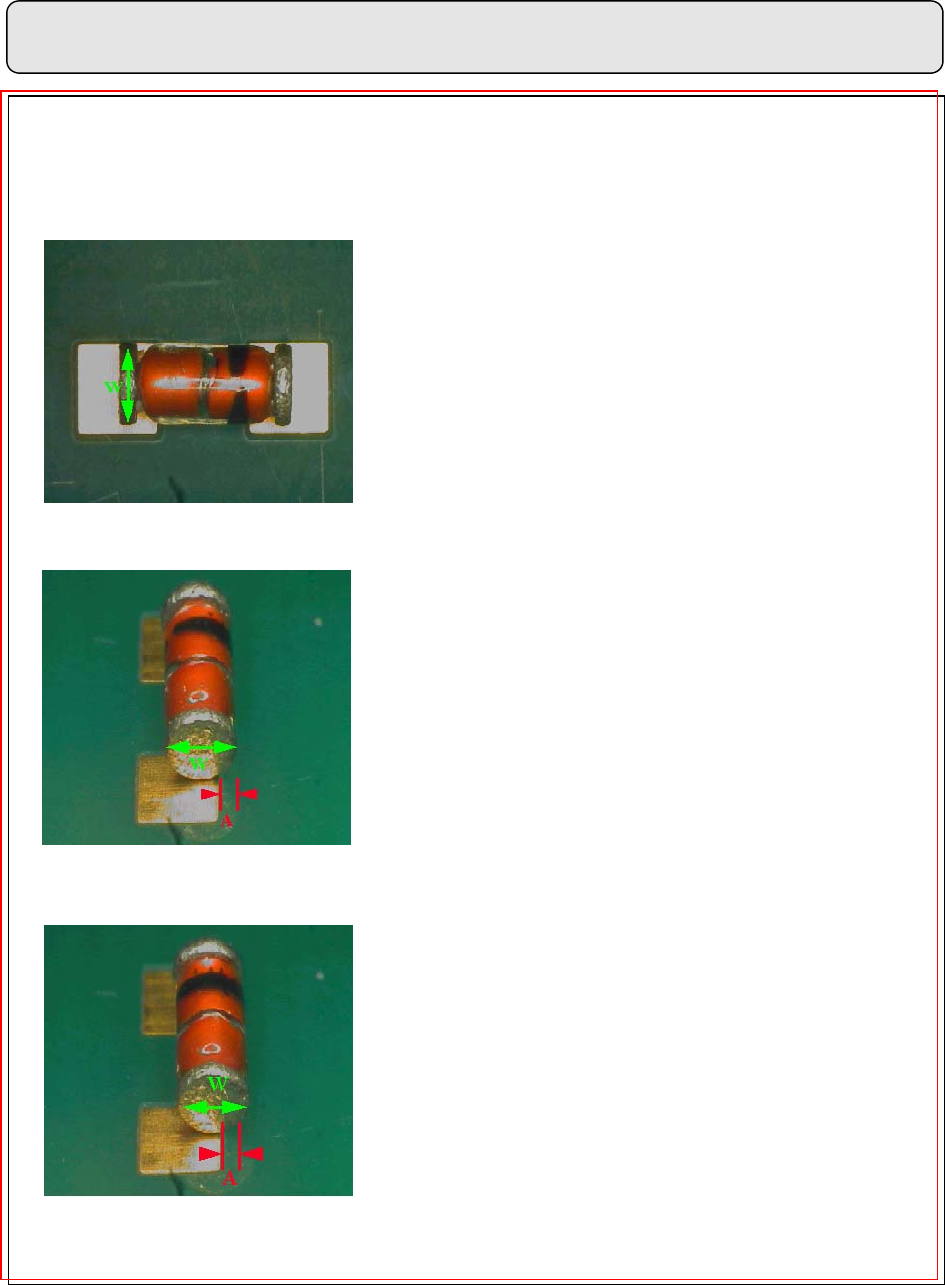

C-3 MELF 零件置放標準
標準:
圖形 73 SMELF.BMP , 標準
1. 零件置放於錫墊㆗央。
2. 零件極性與 PCB 標誌㆒致。
允收：
圖形 74 AMELF.BMP , 允收
1. 零件置放於錫墊㆖未超出其容許誤差。
2. 錫墊明顯突出零件端底㆘。
A = 0.2*W W :零件寬度 A:容許誤差。
例如：此零件寬度為 1.4mm
0.2*1.4 = 0.28mm 為最大容許誤差。
圖形 75 RMELF.BMP , 拒收
拒收：
1. 零件置放於錫墊㆖超出其容許誤差。
2. 零件極性反。
C-4
Subject：
SMT In-Line Workman-ship Inspection Standard

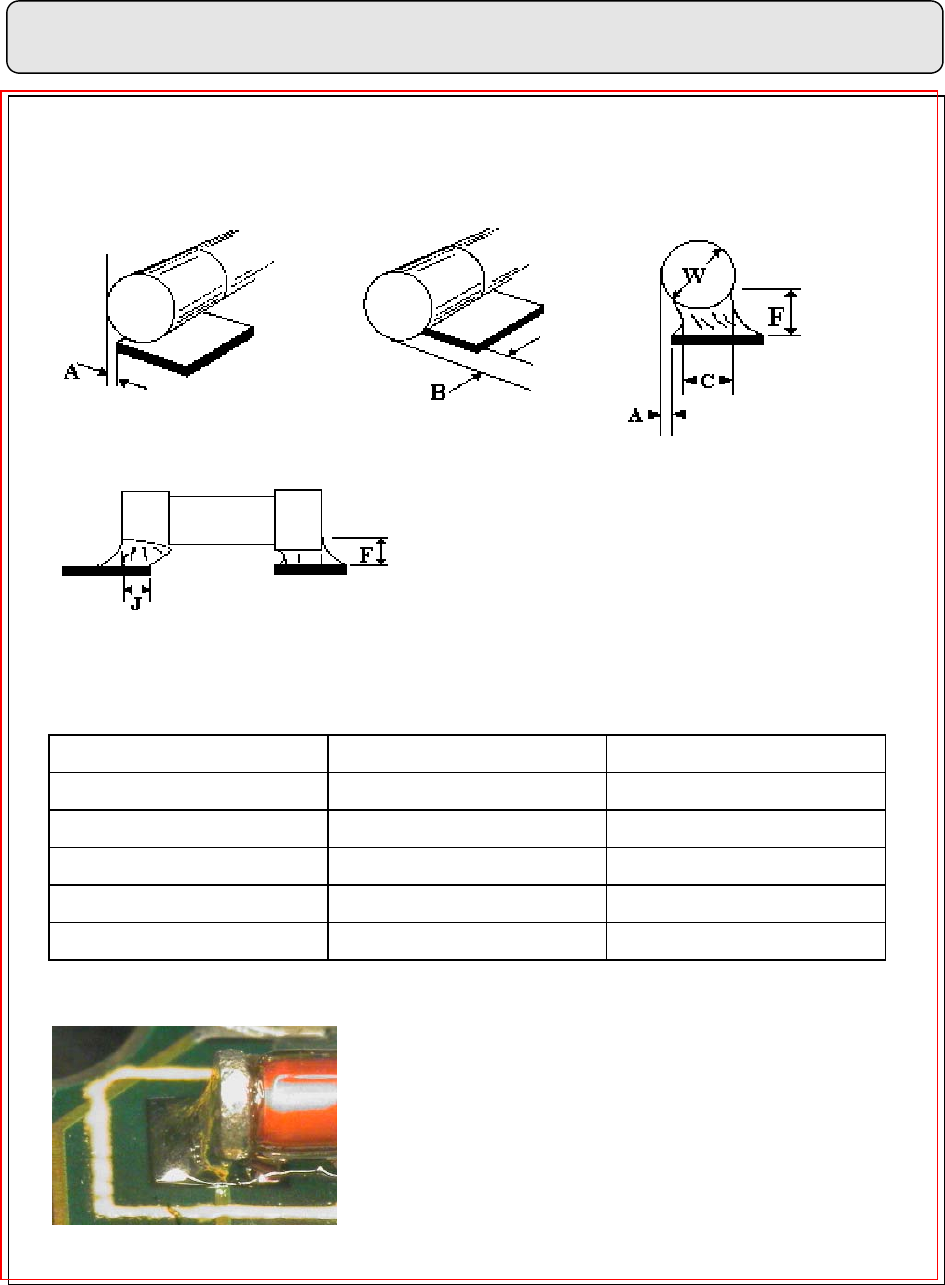

C-4 MELF 零件置放焊接標準解說圖表
圖形 76 MELF 焊點尺寸圖
Feature Dim Class 3
Max Side Overhang A 0.2*W
Max End Overhang B Not permitted
Min End Joint Width C 0.5*W
Min Fillet Height F G+1/4W or 1.0
Min End Overlap J Required
表格 2 MELF 焊點尺寸表
1. 零件的兩端焊接情形良好
圖形 77 SMELF2.BMP , 標準焊接
2. 焊錫的外觀呈內凹弧面的形狀
C-5
