13-3-1 13-3 ＳＥＲ ＶＯ Ｉ／Ｆ ユニ ット SERVO (I /F) UN I T
13-2-4
13-2
ＰＣユニット（後側）
PC UNIT (R)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
56 4-711-852-31
ﾏﾙﾎﾞｳ
ﾄﾂﾃ
(A-1042-C-9)
HANDLE, ROUND BAR (A-1042-C-9)
1
A-1042-C-9, TAKIGEN
57 7-628-000-07
+PSW M5X12
SCREW +PSW M5X12
4
+PSW M5X12
58 7-682-947-01
+PSW 3X6
SCREW +PSW 3X6
8
+PSW 3X6
59 7-682-948-01
+PSW 3X8
SCREW +PSW 3X8
31
+PSW 3X8
60 7-682-950-01
+PSW 3X12
SCREW +PSW 3X12
1
+PSW 3X12
61 7-682-961-01
+PSW 4X8
SCREW +PSW 4X8
46
+PSW 4X8
62 7-682-968-01
+PSW 4X30
SCREW +PSW 4X30
16
+PSW 4X30
63 8-328-137-02
AQ-0GA101 J/PTGCP013
AQ-0GA101 J/PTGCP013
2
AQ-0GA101 J/PTGCP013
13-3-1
13-3
ＳＥＲＶＯ Ｉ／Ｆ ユニット
SERVO (I/F) UNIT

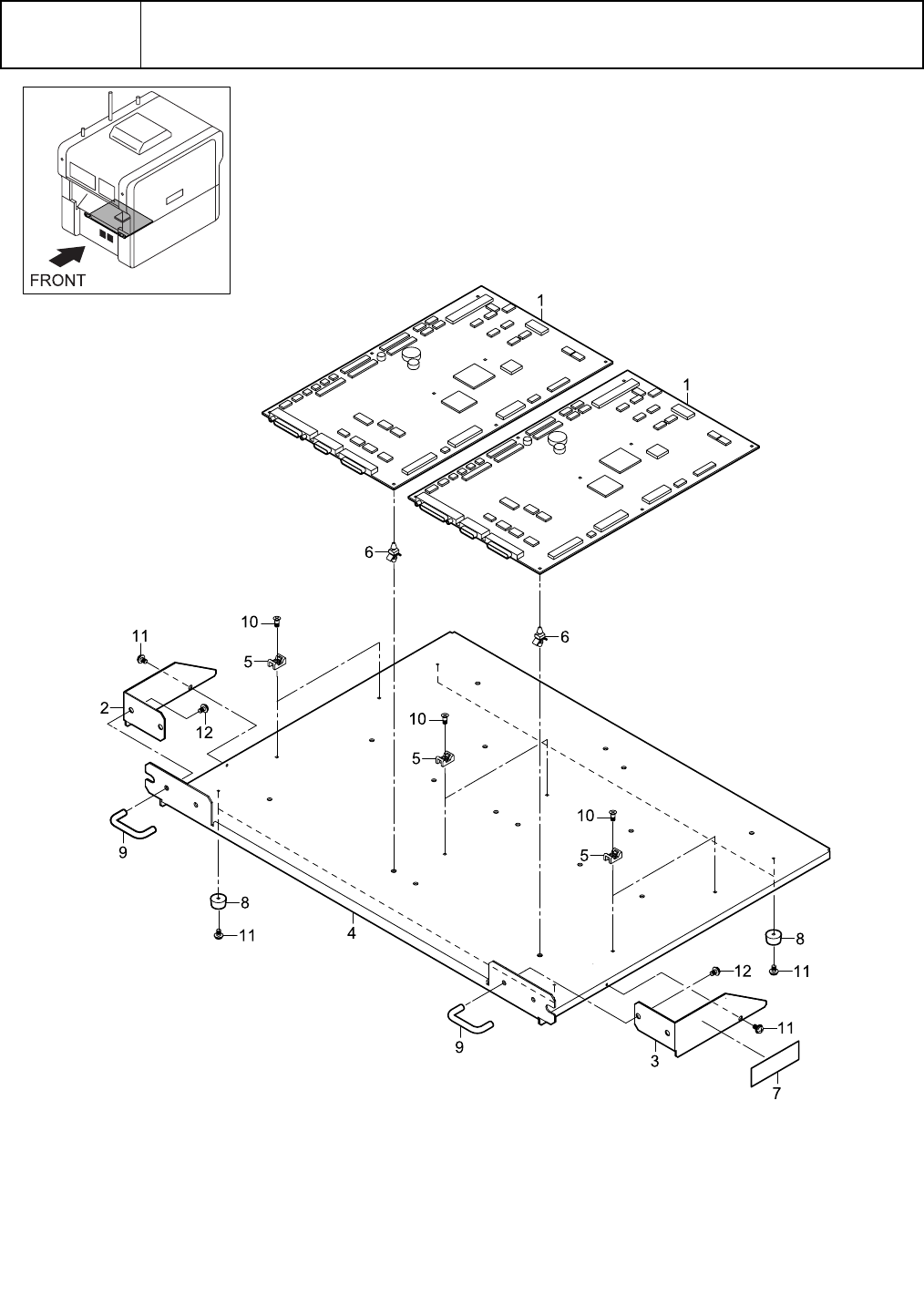

13-3-2
13-3
ＳＥＲＶＯ Ｉ／Ｆ ユニット
SERVO (I/F) UNIT
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 1-789-286-12
SY-EX2 BOARD ASSY
BOARD ASSY, SY-EX2
2
2 2-694-394-01
SERVO I/F
ﾕﾆﾂﾄ
ｿｸﾒﾝ
ﾊﾟﾈﾙ
(
ﾋﾀﾞﾘ
PANEL (LEFT), SIDE
1
3 2-694-395-01
SERVO I/F
ﾕﾆﾂﾄ
ｿｸﾒﾝ
ﾊﾟﾈﾙ
(
ﾐｷﾞ
)
PANEL (RIGHT), SIDE
1
4 2-694-410-01
SERVO I/F
ﾕﾆﾂﾄ
ﾒｲﾝ
ﾊﾟﾈﾙ
PANEL, SERVO I/F UNIT MAIN
1
5 4-706-151-11
ﾊｲｾﾝﾄﾞﾒ
(KR5G5)
CLAMP (KR5G5)
6
KR5G5, KYORITSU
6 4-706-153-01
ｶ
-
ﾄﾞ
ｽﾍﾟ
-
ｻ
(KGLS-4S)
SPACER (KGLS-4S), CARD
16
KGLS-4S, MORIMIYA
7 4-706-486-01
ｷﾒｲﾊﾞﾝ
LABEL, MODEL NUMBER
1
8 4-707-937-01
ｺﾞﾑ
ｱｼ
(BU-4850 15
ｶﾞﾀ
)
FOOT (BU-4850 15 TYPE), RUBBER
4
BU-4850 15 TYPE,
SATO PARTS
9 4-711-852-31
ﾏﾙﾎﾞｳ
ﾄﾂﾃ
(A-1042-C-9)
HANDLE, ROUND BAR (A-1042-C-9)
2
A-1042-C-9, TAKIGEN
10 7-681-000-12
+K M4X8
SCREW +K M4X8
6
+K M4X8
11 7-682-947-01
+PSW 3X6
SCREW +PSW 3X6
6
+PSW 3X6
12 7-682-961-01
+PSW 4X8
SCREW +PSW 4X8
4
+PSW 4X8
