13-5-1 13-5 ＥＸ２ エンコー ダユニッ ト ENCODER UN I T , E X2
13-4-2
13-4
バッテリユニット
BATTERY UNIT
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 1-756-676-11
ﾊﾞﾂﾃﾘ
(BS10A-H24/2.0L)
BATTERY (BS10A-H24/2.0L)
2
BS10A-H24/2.0L, NIPRON
2 2-694-396-01
ﾊﾞﾂﾃﾘ
ｵｻｴ
ﾌﾞﾗｹﾂﾄ
BRACKET, BATTERY RETAINER
1
3 2-694-575-01
ﾊﾞﾂﾃﾘ
ﾕﾆﾂﾄ
ﾒｲﾝ
ﾊﾟﾈﾙ
PANEL, BATTERY UNIT MAIN
1
4 2-694-576-01
ﾊﾞﾂﾃﾘ
ﾄﾘﾂｹ
ﾌﾞﾗｹﾂﾄ
BRACKET, BATTERY FITTING
1
5 4-707-937-11
ｺﾞﾑ
ｱｼ
(BU-4850 20
ｶﾞﾀ
)
FOOT, RUBBER (BU-4850 20 TYPE)
4
BU-4850 20 TYPE,
SATO PARTS
6 4-711-852-31
ﾏﾙﾎﾞｳ
ﾄﾂﾃ
(A-1042-C-9)
HANDLE, ROUND BAR (A-1042-C-9)
1
A-1042-C-9, TAKIGEN
7 7-682-947-01
+PSW 3X6
SCREW +PSW 3X6
12
+PSW 3X6
8 7-682-961-01
+PSW 4X8
SCREW +PSW 4X8
8
+PSW 4X8
13-5-1
13-5

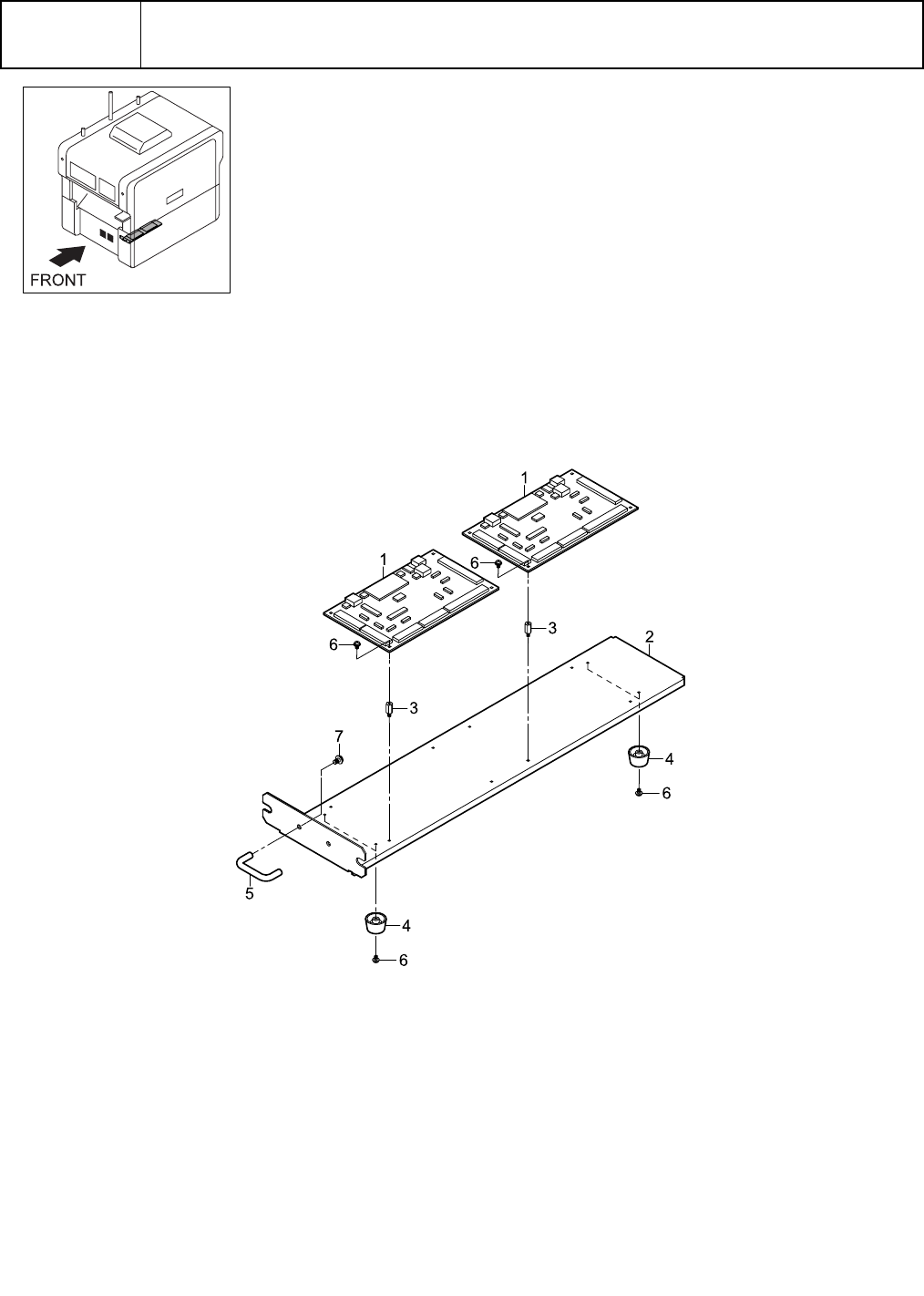

ＥＸ２ エンコーダユニット
ENCODER UNIT, EX2
13-5-2
13-5
ＥＸ２ エンコーダユニット
ENCODER UNIT, EX2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 1-789-488-12
EX2
ｴﾝｺ
-
ﾀﾞ
ﾎﾞ
-
ﾄﾞ
ASSY
BOARD ASSY, EX2 ENCODER
2
2 2-694-570-01
EX2
ｴﾝｺ
-
ﾀﾞ
ﾕﾆﾂﾄ
ﾒｲﾝ
ﾊﾟﾈﾙ
PANEL, EX2 ENCODER UNIT MAIN
1
3 4-705-584-11
ｽﾍﾟ
-
ｻ
(SQ-10)
SPACER (SQ-10)
8
SQ-10
4 4-707-937-11
ｺﾞﾑ
ｱｼ
(BU-4850 20
ｶﾞﾀ
)
FOOT, RUBBER (BU-4850 20 TYPE)
4
BU-4850 20 TYPE,
SATO PARTS
5 4-711-852-31
ﾏﾙﾎﾞｳ
ﾄﾂﾃ
(A-1042-C-9)
HANDLE, ROUND BAR (A-1042-C-9)
1
A-1042-C-9, TAKIGEN
6 7-682-947-01
+PSW 3X6
SCREW +PSW 3X6
12
+PSW 3X6
7 7-682-961-01
+PSW 4X8
SCREW +PSW 4X8
2
+PSW 4X8
