14-9-1 14-9 ケーブル 後側 供給部 CABLE ( REAR SUPPLY UN I T ) DR4-R 1 J1 370 LS370 REAR CART CHANGE POSITIONING DETECT L (OPTION) 3 J2 371 LS371 REAR CART CHANGE POSITIONING DETECT R (OPTION) 1 J3 372A BS372 REAR CART CHANGE UPPE…
14-8-2
14-8
ケーブル 前側供給部
CABLE (FRONT SUPPLY UNIT)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 1-833-540-11
ﾏｴﾋﾀﾞﾘｶﾜ
ｺｳｶﾝ
ﾀﾞｲｼﾔ
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
CABLE, SENSOR
1
2 1-791-921-11
ﾏｴｶﾞﾜ
ﾀﾞｲｼﾔ
ｵｼｺﾐ
L
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
CABLE,TRUCK PUSH INTO L SENSOR
1
3 1-791-918-12
ﾏｴｶﾞﾜﾀﾞｲｼﾔｼﾞﾖｳｼﾖｳﾀﾝ
L
ｾﾝｻｹ
-
ﾌﾞﾙ
CABLE, RISE BEGINNING L SENSOR
1
4 1-833-541-11
ﾏｴﾐｷﾞｶﾜ
ｺｳｶﾝ
ﾀﾞｲｼﾔ
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
CABLE, SENSOR
1
5 1-791-922-11
ﾏｴｶﾞﾜ
ﾀﾞｲｼﾔ
ｵｼｺﾐ
R
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
CABLE,TRUCK PUSH INTO R SENSOR
1
6 1-791-919-12
ﾏｴｶﾞﾜﾀﾞｲｼﾔ
ｼﾞﾖｳｼﾖｳﾀﾝ
R
ｾﾝｻｹ
-
ﾌﾞﾙ
CABLE, RISE BEGINNING R SENSOR
1
7 1-833-542-11
ﾏｴｶﾞﾜ
ﾀﾞｲｼﾔ
ｼﾕﾂﾘﾖｸ
ｼﾝｺﾞｳ
ｹ
-
ﾌﾞﾙ
CABLE, OUTPUT SIGNAL
1
8 1-834-327-11
ｴﾘｱ
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
5 (F)
CABLE, AREA SENSOR 5 (F)
1
9 1-833-364-11
ﾏｴｶﾞﾜ
ｶｾﾂﾄ
ｳｷ
ｶｸﾆﾝ
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
1
CABLE, SENSOR 1
1
10 1-791-415-11
ﾏｴｶﾞﾜ
ｶｾﾂﾄ
ｳｷ
ｶｸﾆﾝ
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
2
CABLE, CONFIRM SENSOR 2
1
11 1-834-325-11
ｴﾘｱ
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
3 (F)
CABLE, AREA SENSOR 3 (F)
1
12 1-834-324-11
ｴﾘｱ
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
2 (F)
CABLE, AREA SENSOR 2 (F)
1
13 1-834-329-11
ｴﾘｱ
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
6 (F)
CABLE, AREA SENSOR 6 (F)
1
14 1-834-330-11
ｴﾘｱ
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
7 (F)
CABLE, AREA SENSOR 7 (F)
1
15 1-833-840-11
ﾏｴｶﾞﾜ
ﾐｷﾕｳﾁﾔｸ
ｹﾝｼﾕﾂ
ｹ
-
ﾌﾞﾙ
CABLE, DETECTION
1

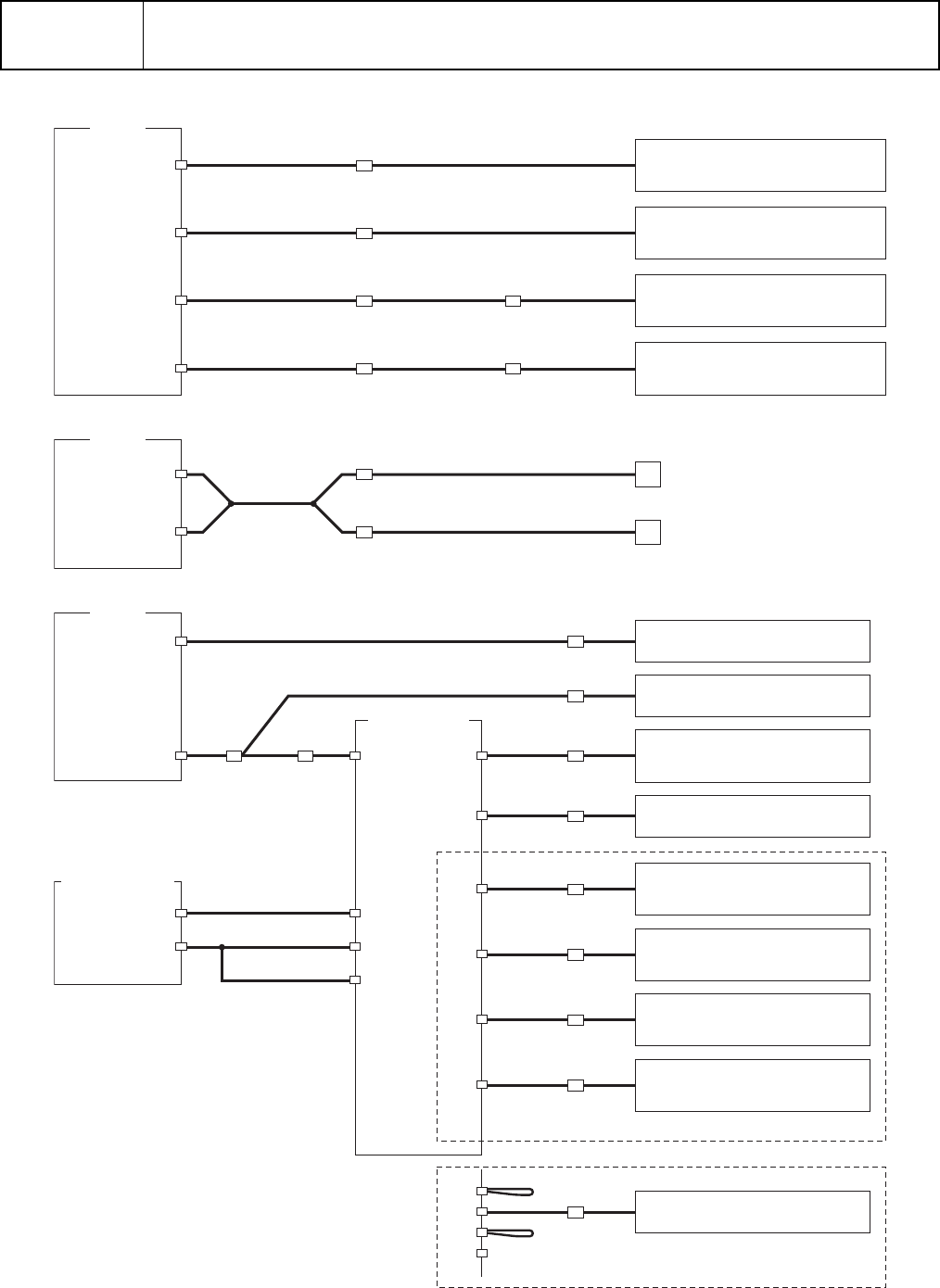

14-9-1
14-9
ケーブル 後側供給部
CABLE (REAR SUPPLY UNIT)
DR4-R
1
J1
370
LS370
REAR CART CHANGE POSITIONING
DETECT L (OPTION)
3
J2
371
LS371
REAR CART CHANGE POSITIONING
DETECT R (OPTION)
1
J3
372A
BS372
REAR CART CHANGE UPPER
DETECT L (OPTION)
3
2
4
5
6
J4
373A
372
373
BS373
REAR CART CHANGE UPPER
DETECT R (OPTION)
DW4-R
7
J15
1444
J16
1445
SV1444
REAR CART CHANGE
ASCEND (OPTION)
SV
SV1445
REAR CART CHANGE
DESCEND (OPTION)
SV
AREA SENSOR
BOARD R
CN1
CN7
CN5
CN6
13
364UR
BS364UR
REAR AREA SENSOR REVERS
(UP SIDE)
12
363
BS363
REAR CART SENSOR
375R
BS375R
REAR CASSETTE FLOATING
DETECT
EMG I/L BOARD R
8
CN29
15
J12
CN13
DR4-R
91011
J6
CN8
8
CN30
CN9
375 375R
375T
CN2
14
364UT
BS364UT
REAR AREA SENSOR TRANS
(UP SIDE)
CN3
13
364DR
BS364DR
REAR AREA SENSOR REVERS
(DOWN SIDE)
CN4
14
364DT
BS364DT
REAR AREA SENSOR TRANS
(DOWN SIDE)
For Beam Sensor (BS364)
For Fiber Sensor (BS364)
CN1
CN2
364
BS364
REAR AREA SENSOR AMP
CN3
CN4
BS381
REAR NO PART DETECT
BS375T
381
14-9-2
14-9
ケーブル 後側供給部
CABLE (REAR SUPPLY UNIT)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 1-833-536-11
ｳｼﾛﾋﾀﾞﾘｶﾜ
ｺｳｶﾝ
ﾀﾞｲｼﾔ
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
CABLE, SENSOR
1
2 1-833-180-11
ｳｼﾛ
ｶﾞﾜ
ﾀﾞｲｼﾔ
ｵｼｺﾐ
L
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
CABLE, L SENSOR
1
3 1-833-537-11
ｳｼﾛﾐｷﾞｶﾜ
ｺｳｶﾝ
ﾀﾞｲｼﾔ
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
CABLE, SENSOR
1
4 1-833-535-11
ｳｼﾛｶﾞﾜ
ﾀﾞｲｼﾔ
ｵｼｺﾐ
R
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
CABLE, SENSOR
1
5 1-833-538-11
ｳｼﾛｶﾞﾜﾀﾞｲｼﾔｼﾞﾖｳｼﾖｳﾀﾝ
L
ｾﾝｻｹ
-
ﾌﾞﾙ
CABLE, SENSOR
1
6 1-833-539-11
ｳｼﾛｶﾞﾜﾀﾞｲｼﾔｼﾞﾖｳｼﾖｳﾀﾝ
R
ｾﾝｻｹ
-
ﾌﾞﾙ
CABLE, SENSOR
1
7 1-833-543-11
ｳｼﾛ
ﾀﾞｲｼﾔ
ｼﾕﾂﾘﾖｸ
ｼﾝｺﾞｳ
ｹ
-
ﾌﾞﾙ
CABLE, OUTPUT SIGNAL
1
8 1-834-328-11
ｴﾘｱ
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
5 (R)
CABLE, AREA SENSOR 5 (R)
1
9 1-833-366-11
ｳｼﾛｶﾞﾜ
ｶｾﾂﾄ
ｳｷ
ｶｸﾆﾝ
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
1
CABLE, SENSOR 1
1
10 1-833-370-11
ｳｼﾛｶﾞﾜ
ｶｾﾂﾄ
ｳｷ
ｶｸﾆﾝ
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
2
CABLE, SENSOR 2
1
11 1-834-325-21
ｴﾘｱ
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
3 (R)
CABLE, AREA SENSOR 3 (R)
1
12 1-834-324-21
ｴﾘｱ
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
2 (R)
CABLE, AREA SENSOR 2 (R)
1
13 1-834-329-21
ｴﾘｱ
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
6 (R)
CABLE, AREA SENSOR 6 (R)
1
14 1-834-330-21
ｴﾘｱ
ｾﾝｻ
ｹ
-
ﾌﾞﾙ
7 (R)
CABLE, AREA SENSOR 7 (R)
1
15 1-833-841-11
ｳｼﾛｶﾜ
ﾌﾞﾋﾝ
ﾐｷﾕｳﾁﾔｸ
ｹﾝｼﾕﾂ
ｹ
-
ﾌﾞﾙ
CABLE, DETECTION
1
