7-62 Samsung Compon ent Placer SM471 Administrator ’ s Guide 利用示教框向 Y 轴方向移动 Fiducial Camera ， 如下图以插入槽的中心为基准 决定贴装点的 Y 座标。 那么可以使 部件中心与贴装点保持一致。 备 注 提案事项 各个引脚组之间不能相 互重叠。 两各个引脚组之间不能相互重 叠 脚组必须指定 1 个脚参数。 也就是说， 脚组有同类 型的引线组…
7-61
元件的登记
1: Lead(
引脚
)
末端
2:
亮区
贴装点示教
在Step 对话框中选择相应部件的Reference点击<Move>按钮把Fiducial
Camera移动到相应位置。
PCB上相应部件的插入槽无法全部显示在SMVision窗，请利用示教框如下图
上方的插图槽中心为基准决定贴装点的X坐标。
7-62
Samsung Component Placer SM471 Administrator
’
s Guide
利用示教框向Y轴方向移动Fiducial Camera，如下图以插入槽的中心为基准
决定贴装点的Y座标。那么可以使部件中心与贴装点保持一致。
备 注 提案事项
各个引脚组之间不能相互重叠。
两各个引脚组之间不能相互重叠
脚组必须指定1个脚参数。也就是说，脚组有同类型的引线组
成。
脚参数互不相同的不能用一个引线组登记
7-63
元件的登记
因为脚参数值互不相同，登记为两个引线组
引线只有以90 度的方向存在。
7.1.5. Hemt 部品的数据设定
设定有关Hemt 部品排列数据。 请参考”7.1.4 User IC
部品的数据设定
”。
7.1.6. Connector 部品的数据设定
设定有关Connector-1部品排列数据。请参考“7.1.4 User IC
部品的数据设定
“。
7.1.7. BGA 部品的数据设定
设定有关BGA 部品的排列数据。

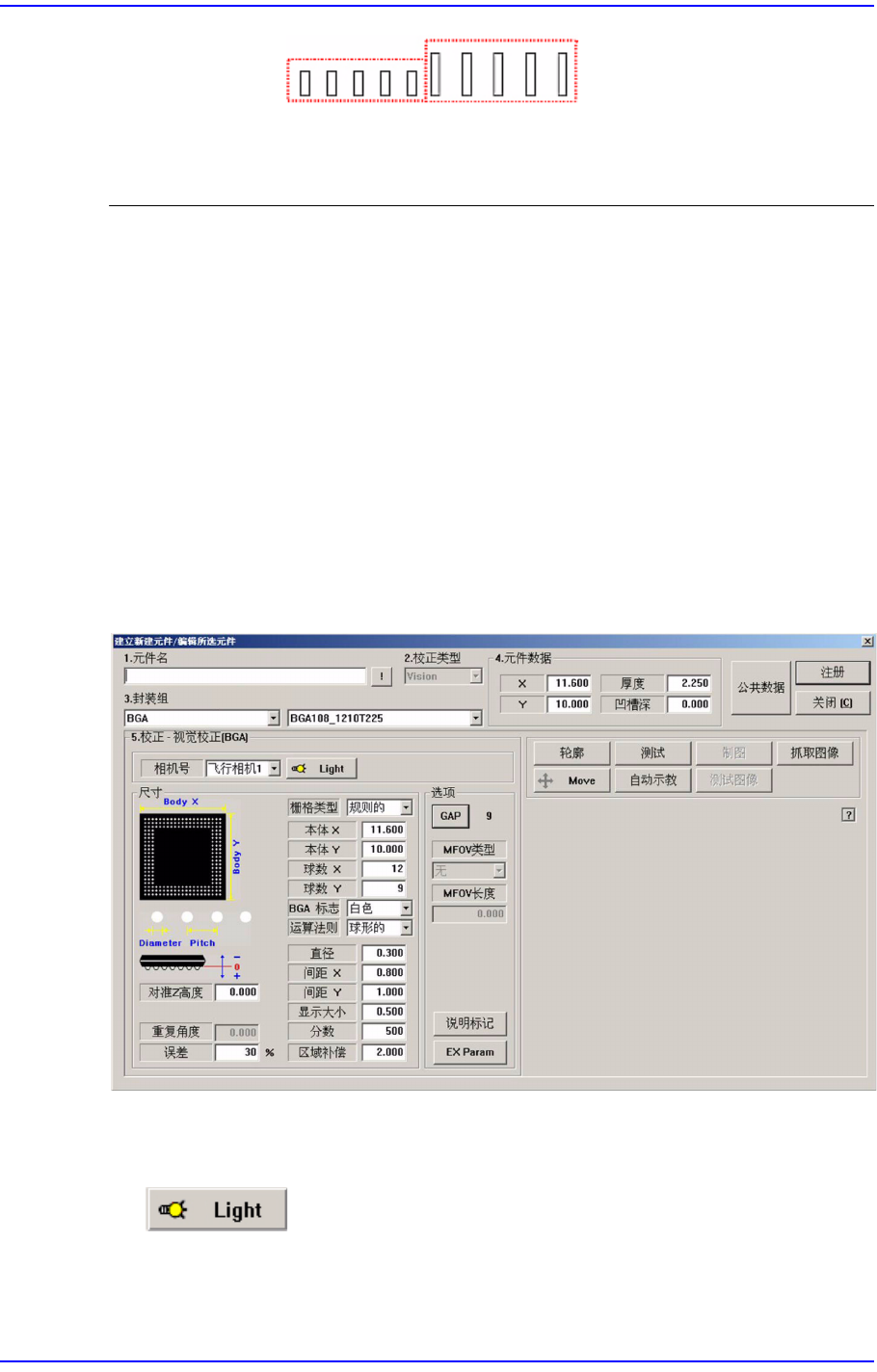

图
7.26
“封装组
= BGA
”
时的对话框
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)” 。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)” 。
