12-13
Machine Calibration
12.3.1. 原点刻度
设定各驱动轴的移动位置的限度值。选择此按钮时显示如下的对话框。

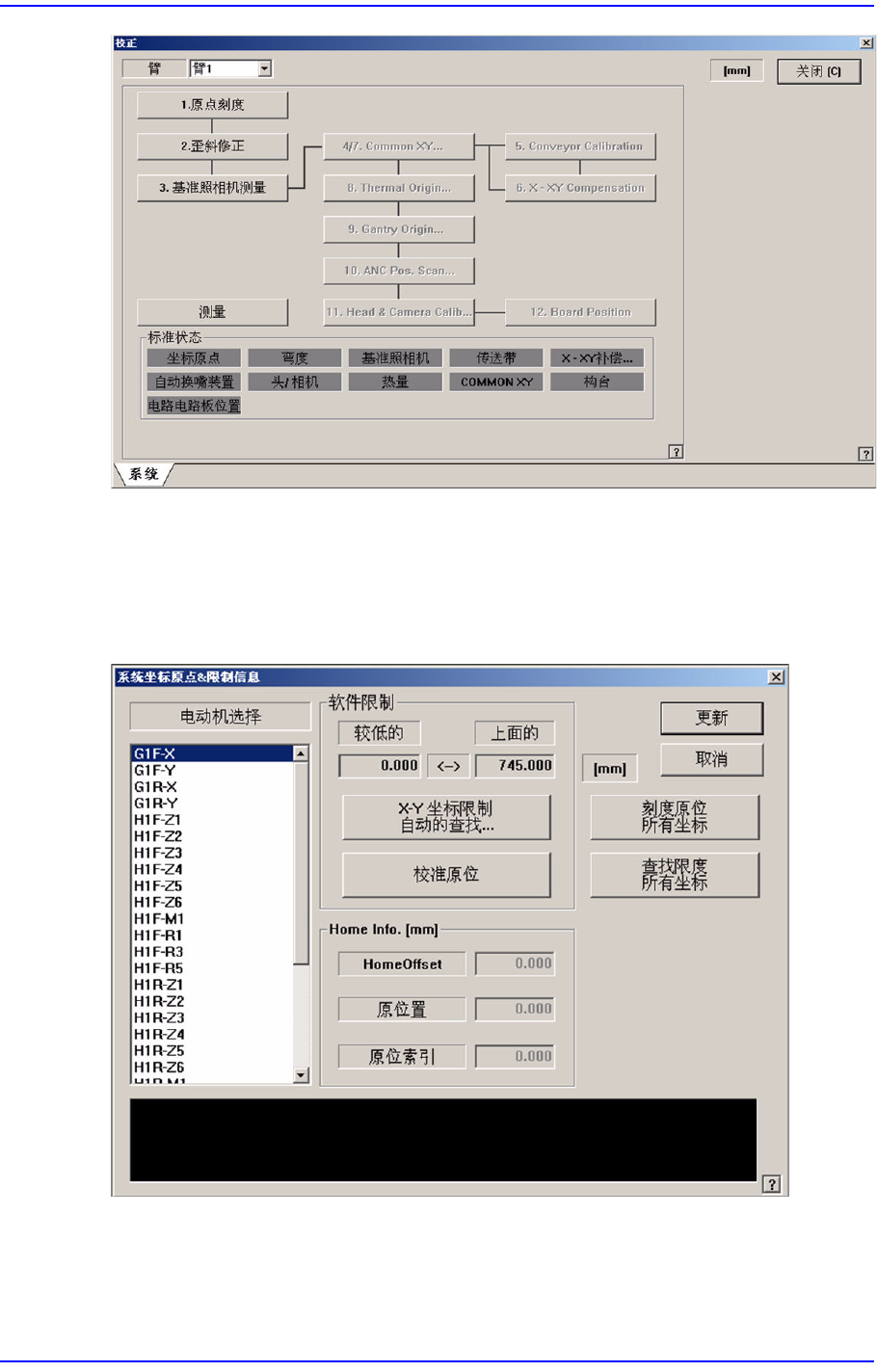

图
12.7
“系统坐标原点
&
限制信息”
对话框
<电动机选择> 目录框
选择将要设定限度的驱动轴。可选择的驱动轴如下。
G1F-X: 前面 Gantry的 X轴
12-14
Samsung Component Placer SM471 Administrator
’
s Guide
G1F-Y: 前面 Gantry的 Y 轴
G1R-X: 后面 Gantry的 X 轴
G1R-Y: 后面 Gantry的 Y 轴
H1F-Z1: 前面 Gantry的 Head 1的 Z 轴
H1F-Z2: 前面 Gantry的 Head 2的 Z 轴
H1F-Z3: 前面 Gantry的 Head 3的 Z 轴
H1F-Z4: 前面 Gantry的 Head 4的 Z 轴
H1F-Z5: 前面 Gantry的 Head 5的 Z 轴
H1F-Z6: 前面 Gantry的 Head 6的 Z 轴
H1F-Z7: 前面 Gantry的 Head 7的 Z轴
H1F-Z8: 前面 Gantry的 Head 8的 Z轴
H1F-Z9: 前面 Gantry的 Head 9的 Z轴
H1F-Z10: 前面 Gantry的 Head 10的 Z轴
H1F-M1: 前面
Gantry的Mirror轴
H1F-R1: 前面 Gantry的 Theta 轴 (H1, H2)
H1F-R3: 前面 Gantry的 Theta 轴 (H3, H4)
H1F-R5: 前面 Gantry的 Theta 轴 (H5, H6)
H1F-R7: 前面 Gantry的 Theta 轴 (H7, H8)
H1F-R9: 前面 Gantry的 Theta 轴 (H9, H10)
H1R-Z1: 后面 Gantry的 Head 1 的 Z轴
H1R-Z2: 后面 Gantry的 Head 2 的 Z轴
H1R-Z3: 后面 Gantry的 Head 3 的 Z轴
H1R-Z4: 后面 Gantry的 Head 4 的 Z轴
H1R-Z5: 后面 Gantry的 Head 5 的 Z轴
H1R-Z6: 后面 Gantry的 Head 6 的 Z轴
H1R-Z7: 后面 Gantry的 Head 7的 Z 轴
H1R-Z8: 后面 Gantry的 Head 8的
Z轴
H1R-Z9: 后面 Gantry的 Head 9的 Z 轴
H1R-Z10: 后面 Gantry的 Head 10的 Z 轴
H1R-M1: 后面 Gantry的 Mirror轴
H1R-R1: 后面 Gantry的 Theta 轴 (H11, H12)
12-15
Machine Calibration
H1R-R3: 后面 Gantry的 Theta 轴 (H13, H14)
H1R-R5: 后面 Gantry的 Theta 轴 (H15, H16)
H1R-R7: 后面 Gantry的 Theta 轴 (H17, H18)
H1R-R9: 后面 Gantry的 Theta 轴 (H19, H20)
STEF-W: Entry Shuttle的conveyer宽度调节马达
STEF-S: Entry Shuttle的移动马达
ST1F-W：前面作业conveyer(F2) 的宽度调节马达
ST1R-W: 后面作业conveyer(R2)的宽度调节马达
STXF-W: Exit Shuttle的conveyer宽度调节马达
STXF-S: Exit Shuttle的移动马达
<软件限制> 领域
<X-Y 坐标限制自动的查找...> 按钮
自动查找XY轴的limit后，确认是否运用变更值。
<弯度补偿> 按钮
选择Y轴时被激活。执行Skew Compensation时使用。详细的事项请参考 “12.3.2
歪斜修正
“
<校准原位> 按钮
自动查找和反应<电动机选择>目录框中选定的马达 home 位置。
<刻度原位所有坐标> 按钮
自动查找所有轴home位置并反应。
