第 1 部 基本篇 第 2 章 生产
2-71
激光高度单独检查中，会显示如下画面。
显示进行连续检查的元件内容/吸取位置/激光高度，显示依次进行中的处理内容。
图 2-10-5-1-13 正在单独检查激光高度
检测结束后，会显示结果。显示内容与检查时的含义相同。
图 2-10-5-1-14 激光高度检查结果
2-10-5-2 VCS 脏污检查
检查 VCS 脏污。详情请参见「第 6 章 机器设置」。
第 1 部 基本篇 第 2 章 生产
2-72
2-10-5-3 贴片前检查元件高度
元件贴片前使用 HMS 进行贴片坐标的元件有无检查。
如果贴片坐标上贴装了其他元件、或有异物等，通过 HMS 测定检测出异常数值时，会显
示如下画面。
图
2-10-5-1-15
贴片前元件高度检查结果
如果在各测定点检测出大于判定值的数值（异常的数值），测定值会以红色显示。
1）开始生产
直接进行贴片动作，重新开始生产。
2）重新检查元件高度
再次进行检查，如果没有检测出异常数值，则进行贴片动作，重新开始生产。
如果检测出异常数值，则显示上图的画面。
详情请参见「第 4 章 制作生产程序」。
第 1 部 基本篇 第 2 章 生产
2-73
2-11 生产时的各种处理
2-11-1 元件用完
当从带状送料器、管状送料器吸取元件时，如果发生重试超次，或当元件剩余数量为0时，
需要进行以下的元件用尽处理。
请补充元件或解除重试超次的原因(补充元件剩余数量等)后再开始生产。
2-11-1-1 元件用完处理
(1) 信号灯呈黄色闪烁(按 JUKI 标准设定时)
(2) 处理的继续
对能够贴片的其他部分进行贴片。
如果有替代的送料器,则从下一吸取贴片循环开始，使用替代送料器。
但是，若已选中操作选项中的“无元件供给时暂停”，则显示下图的画面，机器暂停。

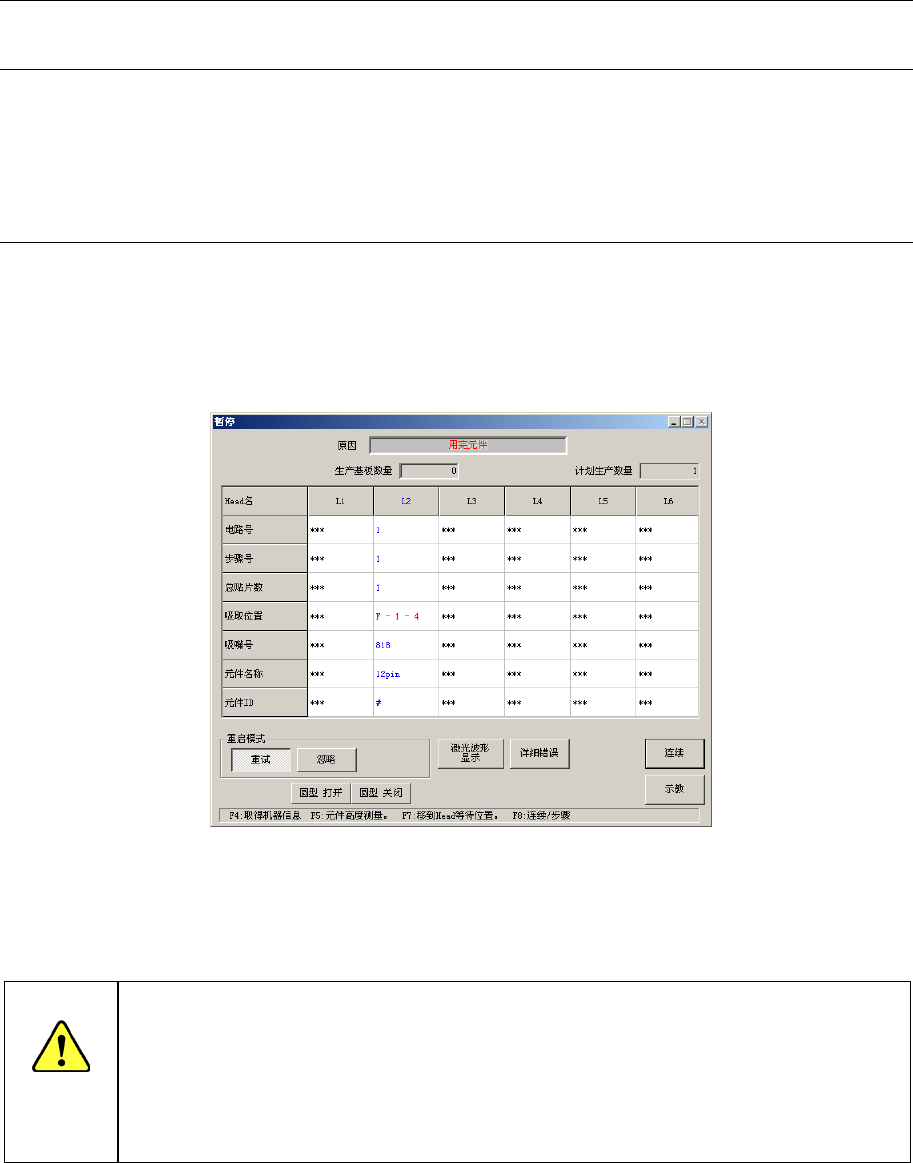

图 2-11-1-1 元件用完
按<START>开关开始生产运行，按<STOP>开关则显示信息，则停止生产运行。
注意
按下<START>开关后，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认无人在进行装置内部的作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体
(调整工具等)。
