第 2 部 功能详解篇 第 12 章 通用图像 12 - 47 · 有相邻近的相同 指定角度 ( θ 偏移 ) 的角或有角的元件要 素 ( 引脚、 四方形平面、 四方形标 记 ) 时 ，必须用标准 VCS 换算使角离开 4m m 以上 。 · 边最多可指定 4 个边，但 具有相同指定角 度 ( θ偏移 ) 的边只能 指定 1 个。在最外 周边的情 况下，长度必须 为元件尺 寸的 1/2 以上。仅 在指定边时 才必须包括正 交的 2 边。…
第 2 部 功能详解篇 第 12 章 通用图像
12-46

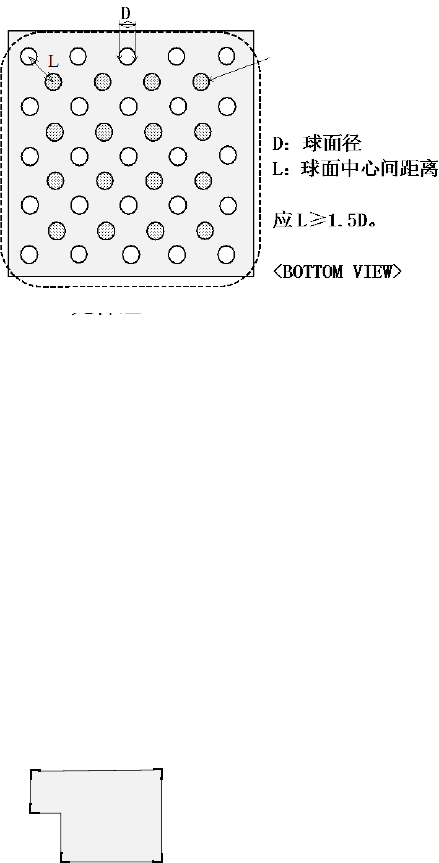

· 交错排列的 BGA 等可定义为 2 个方格的球组，此时，即使球组区域相互重叠，也可以进行
指定，但球不许相互重叠，而且各球中心的相互距离也必须离开各直径的 1.5 倍以上。
· 若在球组内只指定一部分球，则无法保证识别。
· 直径检测精度处在直径±50%以下时，可识别的间距与可识别的球直径将会受到很大的限制。
· 四方形平面必须是正方形。(但长方形的平面其引脚宽度与长度的比在 1:1 以下时，有可能
作为引脚来识别。)
· 1 个球不能在不同的球组中定义。另外，也不可进行球相互重叠的定义。即使弄错球间距、
球行列数以及球直径有时也会成为这样的定义，请务必注意。
(5) 外形元件类的限制
· 指定 1 种引脚和球以外的元件要素 (角、边、标记)时，必须指定 2 处以上。单独指定其他
类型的元件要素时，除了边之外，只能指定 1 处。
· 角最多可指定 4 处，具有相同指定角度(θ偏移)的角只能指定 1 个。
虽然θ0°的角有 2 个，
但是只能指定 1 个。
<TOP VIEW>
θ270°角
θ0°角 2
θ0°角 1
θ90°角
θ180°角
元件要素组 2
元件要素组 1
第 2 部 功能详解篇 第 12 章 通用图像
12-47
· 有相邻近的相同指定角度(
θ
偏移)的角或有角的元件要素(引脚、四方形平面、四方形标记)
时，必须用标准 VCS 换算使角离开 4mm 以上。
· 边最多可指定 4 个边，但具有相同指定角度(θ偏移)的边只能指定 1 个。在最外周边的情
况下，长度必须为元件尺寸的 1/2 以上。仅在指定边时才必须包括正交的 2 边。
θ0°与
270°的边各有 2 个，
但是只能指定 1 个。
<TOP VIEW>
θ270°边 1
θ0°边 2
θ0°边 1
θ90°边
θ180°边
θ270°边 2
· 设定的元件要素直线部分按标准 VCS(54mm 视野)换算，必须在 4.0mm（±2.0mm 以）上。
（27mm 视野摄像机（OP）： 2.0mm）
· 若是元件内侧黑，则边部分的厚度必须在 0.3mm 以上。
· 标记最多可指定 3 个。
· 孔也可指定圆形标记的极性反转(暗)，但图像必须映照成规则的圆形。(请注意，用透射照
明识别厚元件时，孔有时不能映照成规则的圆形。)
· 有邻近的尺寸相同的标记或有相同形状相同尺寸的元件要素 (球、球形平面)时，必须用标
准 VCS 换算使标记离开 5mm 以上。
(6) 通用图像元件数据格式利用时的注意事项
· 请将其适用于有位置精度时，且必须识别的元件要素·组(尤其是引脚)。
若将其用于位置精度偏差较大的元件要素·组(尤其是引脚)，则易于出现识别错误。
第 2 部 功能详解篇 第 12 章 通用图像
12-48
12-7 MNVC（多吸嘴 图像定心）
12-7 节及 12-8 节是关于 MNVC 功能的规格和操作说明。
12-7-1 概要
MNVC(Multi Nozzle Vision Centering)功能：使用 LNC60 贴片头校正图像识别，可以大幅
度地提高图像识别贴片效率。
12-7-2 设定和准备
为了使用 MNVC 功能，需要进行以下的设置和准备。
在机器设置时，请把 MNVC 选项设置为有效（参见「12-8-1 机器设置」）。
在生产程序的内容里，包括有 L 贴片头对大型元件(超过 10 mm)进行图像识别处理时，
在 ATC 上「用 VCS 不能检测的吸嘴(注 1)」 6 个以上。
注 1：所谓「用 VCS 不能检测的吸嘴」是指在 MNVC 选项运行状态下也不能用图像识别装置
检测的吸嘴，系指以下吸嘴。
① 在 500 号到 508C 号的吸嘴中，下面中央的金属部分被涂成黑色的(参见下图)。
图 12-7-2-1 从下面看的适合吸嘴例
② 夹持吸嘴被涂成黑色的。
* 下面中央的金属部被涂成黑色
