第 1 部 基本篇 第 2 章 生产
2-89
2-11-8-4 开始继续生产时的贴片跟踪处理
开始生产、完成基板夹紧后，画面上将显示如下信息。
选择「运行」、并按下<START>开关后，将自动执行贴片跟踪检查“下一个贴片点是否完
成”。 请目检确认贴片跟踪最终贴片点的下一贴片点的贴片是否已经完成。
选择「不运行」并按下<START>开关，则不实行跟踪而进入继续生产。

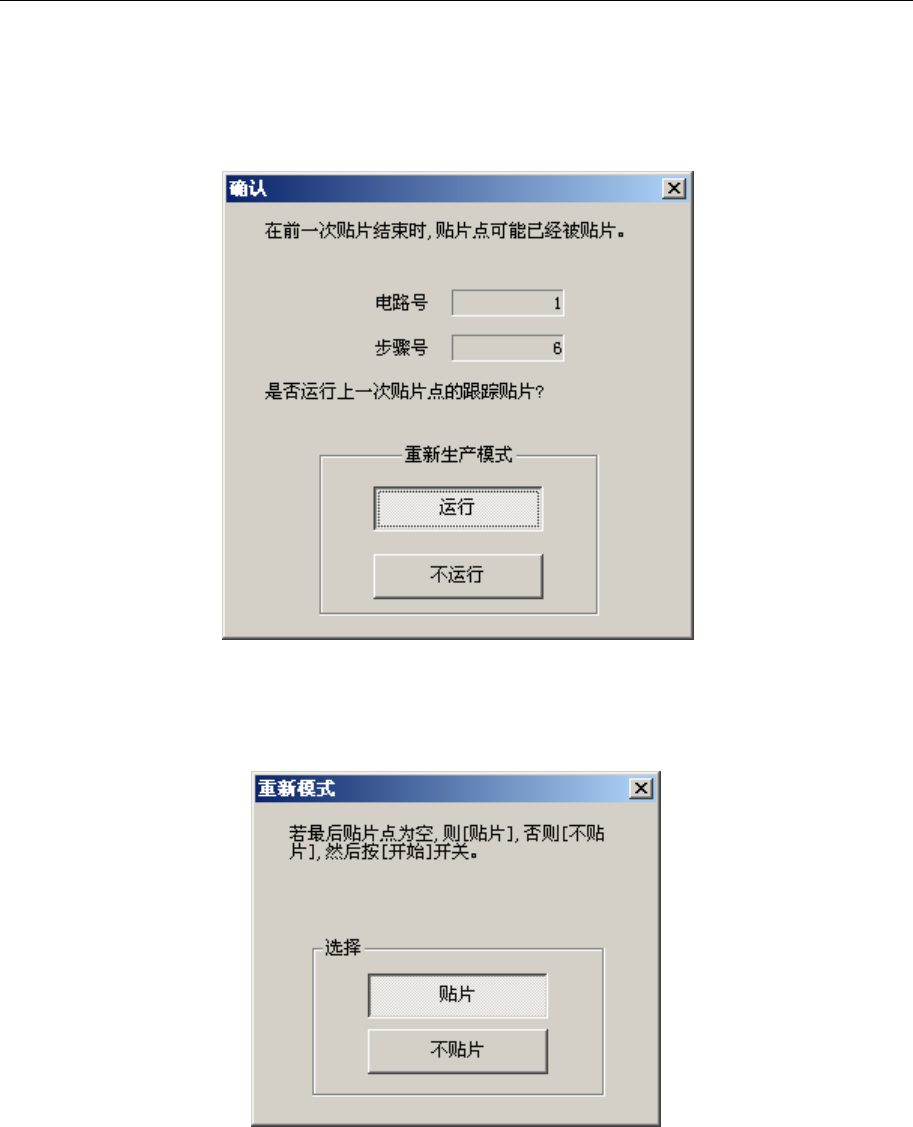

图 2-11-8-4-1 确认贴片跟踪
贴片跟踪结束后，显示如下画面。
图 2-11-8-4-2 重新开始贴片模式
被跟踪的位置尚未贴片时，请选择「贴片」。
如已被贴片，请选择「不贴片」并按下<开始>开关，开始继续生产。
第 1 部 基本篇 第 2 章 生产
2-90
2-11-9 无传送基板生产
开始生产时传送道上已有基板时重新夹紧基板，在不搬入基板的情况下开始的生产称为
“无传送基板生产”。
通常，“无传送基板生产”是在生产异常终止(发生非同步情况、生产异常终止)时、或
用户停止，基板残留在传送道的情况下，恢复生产的一种措施。
注意
1. 运行无传送基板生产时，若是在生产再开始前已退出生产文件的
读入画面或生产画面，由于对生产中断时传送道上的情况不明，
很有可能造成缺品和误贴片。
2. 在无传送基板生产时基板尺寸过大或基板过重，也可能使再夹紧
失败。
2-11-9-1 生产开始前的处理
“生产开始前处理”有“(a)有继续生产文件”和“(b)无继续生产文件”两种不同的画
面。
图 2-11-9-1-1(a) 有继续生产文件时
图 2-11-9-1-2(b) 无继续生产文件时
按下<START>开关，则开始所选择的运行动作。
按下<STOP>开关，则返回生产空运行状态。
第 1 部 基本篇 第 2 章 生产
2-91
(1) 继续生产信息
生产开始前处理中若有继续生产文件时将显示如下画面，要求选择「继续生产信息」、「运
行继续生产」、「停止继续生产」。
图 2-11-9-1-3 继续生产信息
选择「运行继续生产」，则继续生产。
选择「停止继续生产」，则从生产条件的「重新开始位置」项所指定的位置开始新的生产。
但当电路No.或步骤号中的任意一个输入 “0”时，则从第一电路的开头开始生产。
(2) 生产运行
不论是否有继续生产文件，都将显示是“搬入基板后生产”，还是“运行重夹后生产”。
图 2-11-9-1-4 搬入基板后生产·运行重夹后生产的选择
如果选择「搬入基板后生产」，当传送道上有基板时则将其搬出，开始生产时将基板搬入
后再进行生产。
如果选择「运行重夹后生产」，则重夹传送道上的基板，开始生产时不搬入基板即再开始
生产。
