第 2 部 功能详解篇 第 9 章 自动校准
9-17
测量结束。
· 要重复测量时，请选择[运行]。
· 测量别的Head时，通过“设定Head”选择Head。
“设定Head”变更后,将显示初始画面。
要结束时，请选择[确定]。
第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-1
第
10
章
选购项配件的操作
10-1 送料器类的更换
关于送料器的使用方法，请参见各送料器的『使用说明书』。
本章将介绍在主机安装送料器的方法。
10-1-1 带状送料器的更换（8mm～72mm）
危险
在 XY 轴或 Head 正在动作时更换送料器，带状送料器可能会接触到动作中的
元件，伤及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换带状送料器。
请务必打开安全护罩后再更换。有的供料器安装时安全罩和供料器之间会出
现开口部。为防止人身事故，请勿将手伸进开口部。
(1) 安装步骤
1) 将「带状送料器①」的底面放置在「送料台②」上。
2) 滑动「带状送料器①」，以「安装板B⑦」作为导板，对准“带状送料器底面的导板销”，
将“带状送料器前面的定位销⑥”插入「安装板③」的定位孔。
此时，为了将「锁定支架⑨」对准「锁定轴⑧」的 V 型槽，轻轻地拉动「解锁杆⑩」，
将送料器的前面顶在「安装板」上，然后放开「解锁杆」，用锁紧支架夹紧锁紧轴，并
固定带状送料器。
◆ 此时，带状送料器前面的「定位销」插入孔上方的「位置标签④」的号码，即表示带状
送料器的安装位置。
请确认带状送料器是否悬浮或倾斜。
(2) 拆卸步骤
一边拉动「解锁杆⑩」，一边径直向后拉「带状送料器①」，将其卸下。
10
8
2
9
6
3
4
7
1
注意:
如果纸带的残留部分(元件供给后从
带状送料器排出的带子)向上翘，挂
在带状送料器的支撑部时，有可能造
成带状送料器送给不良。因此请确认
残带的排出情况。
注意:
第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-2

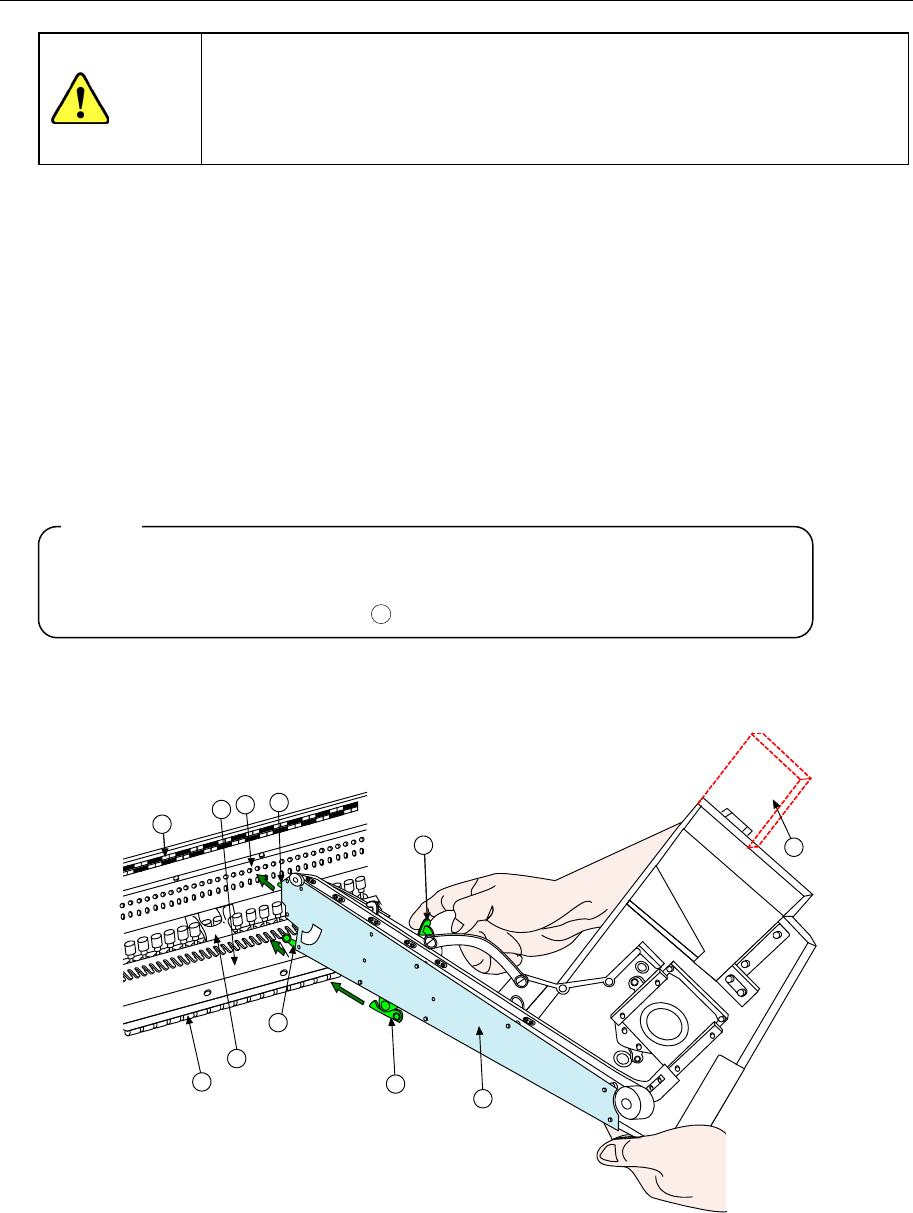

10-1-2 散装送料器的更换
危险
如在 XY 轴或 Head
正在动作时进行更换，散装送料器可能会接触到动作元件，
伤及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换散装送料器。
请务必打开安全护罩后再进行更换。有的供料器安装时安全罩和供料器之间
会出现开口部。为防止人身事故，请勿将手伸进开口部。
(1) 安装步骤
1) 将「散装送料器①」的底面放置在「送料台②」上。
2) 滑动「散装送料器①」，以「安装板B⑦」作为导板，对准「带状送料器」底面的「导
板销」，将“散装送料器前面的定位销”插入「安装板③」的定位孔。此时，为了将「锁
定支架⑨」对准「锁定轴⑧」的V型槽，在用「解锁杆⑩」解除肘节夹紧的状态下，将散
装送料器的前面顶在固定板上，用解锁杆将锁紧支架和锁紧轴以肘节夹紧的方式夹紧，
固定散装送料器。
◆ 此时，散装送料器前面的「定位销」插入孔上方的「位置标签④」的号码，即表示
散装送料器的安装位置。
1) 请确认散装送料器是否悬浮或倾斜。
2) 务必将外壳支架固定在后侧后再使用。
3) 不能在已安装了「EIAJ 外壳
11 」的状态下在后侧的送料器台上进行安装。
(2) 拆卸步骤
用「解锁杆⑩」解除肘节夹紧，向后拉「散装送料器①」，将其卸下。
9
6
7
8
2
4
10
5
3
1
11
注意:
