第 1 章 作业顺序书 1- 1. 系统软件的安装 5 4. 根据画面的指 示，从左上方开始依次 触摸画面 上显示的红色⊕ 标记 ，共 9 处 。 （注意）触摸操作时间太短会没有反应。触摸操作请长按１秒以上。 ↓ （依次触摸 9 处） ↓（调整完毕） 5. 触摸［ OK ］后校准结束 。 返回［制造菜单］画面。
第 1 章 作业顺序书
1-1. 系统软件的安装
4
2.

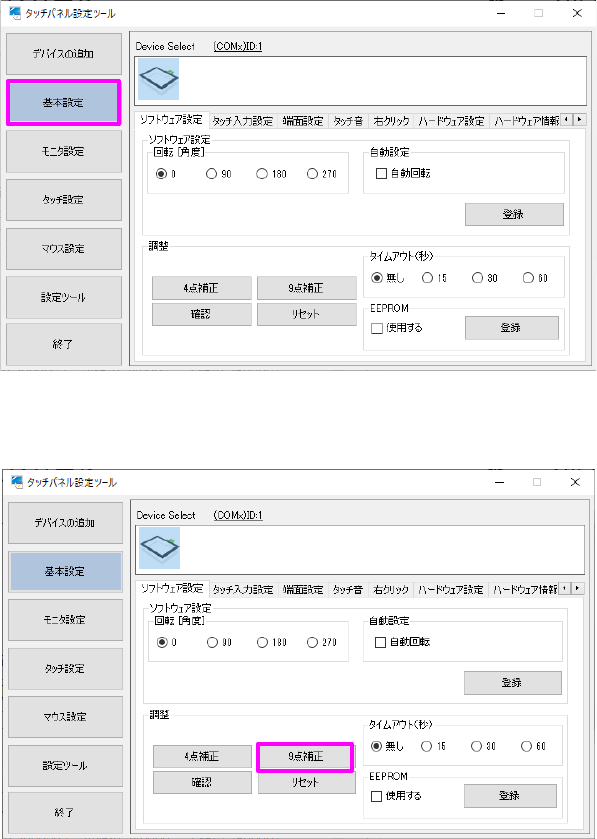

触摸［基本设置］。
3.
触摸［
9
点补正］。
第 1 章 作业顺序书
1-1. 系统软件的安装
5
4.

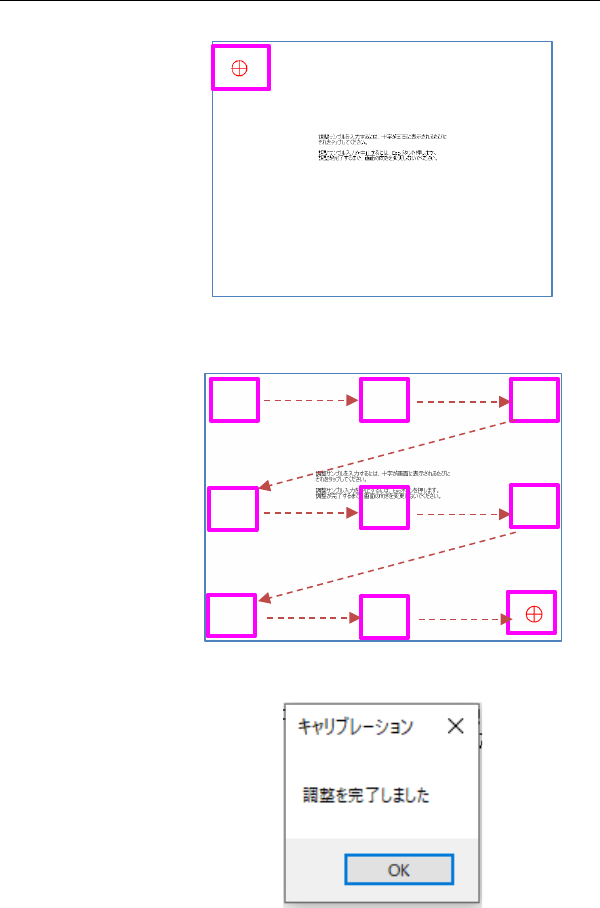

根据画面的指示，从左上方开始依次触摸画面上显示的红色⊕标记，共
9
处。
（注意）触摸操作时间太短会没有反应。触摸操作请长按１秒以上。
↓
（依次触摸 9 处）
↓（调整完毕）
5.
触摸［
OK
］后校准结束。
返回［制造菜单］画面。
第 1 章 作业顺序书
1-1. 系统软件的安装
6
6.

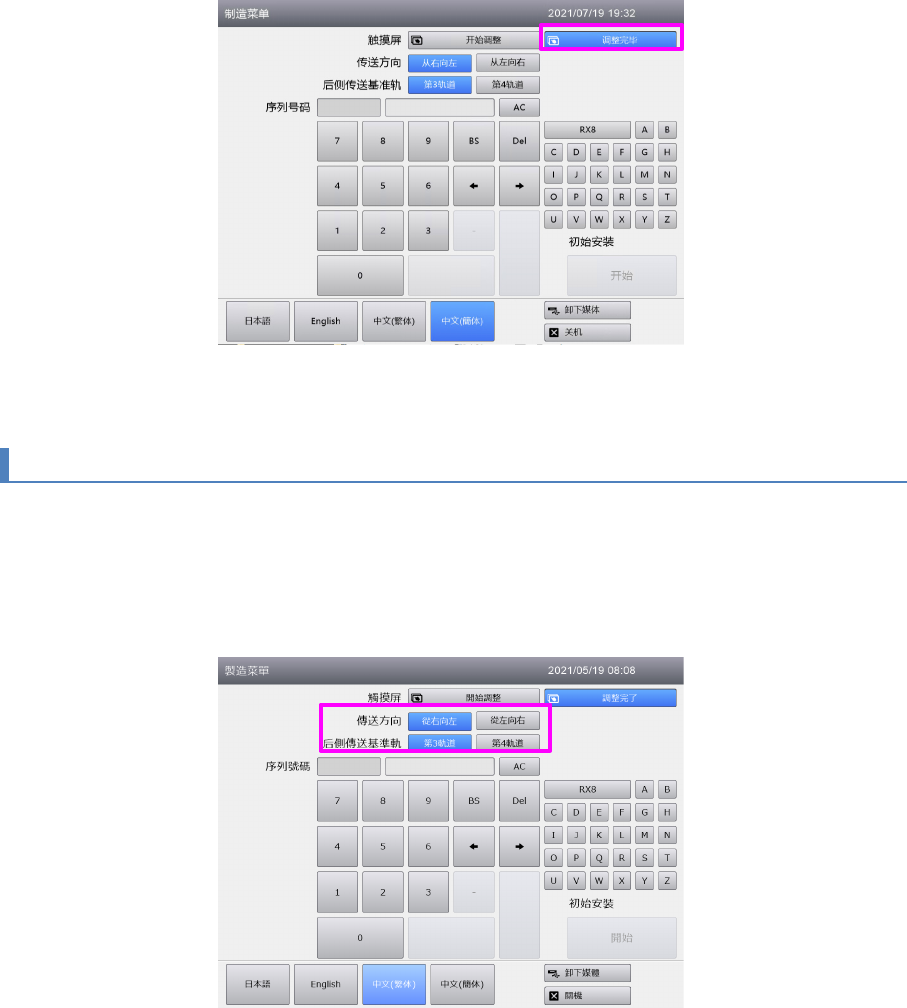

触摸［触控屏］的［调整完毕］，结束触控屏的调整。
［调整完毕］按钮变为蓝色显示。
1-1-3. 基板流动方向的选择
在［制造菜单］画面上选择传送方向以及后侧传送的基准轨道。
初始设置如下所示。
基板流动方向：从右向左
后侧传送基准轨：第 3 轨道（在单轨传送规格下，选择第 3 轨道。）
