第 2 章 操作顺序书
第
1
章
作业顺序书
1-9.
从制作用于备份的
SSD
直至恢复的操作步骤
36
11.
将保存有机器数据的 USB 存储器，插入本机的 USB 存储器设备插口。
12.
按［资料恢复］。
13.
USB 存储器内保存的备份数据将显示在列表上。
从列表中选择要进行恢复的备份数据后，按［资料恢复］即开始机器数据的恢复处理。
机器数据的恢复处理正常完成后，机器主机将自动开始重新启动。
14.
请将 D:\asm:\McData:\AcCounter1, AcCounter2 也替换为最新内容。
如果没有数据，请实施以下的校准。
1.
确定（校正）
RT/RN
轴原点
2.
确定（校正）
H
轴原点
3.
算出吸取检查摄像机像素率
4.
测量吸嘴前端位置
5.
按吸嘴号转写校准
6.
按角度转写补正（角度群组转写补正）
第2章 操作顺序书
第
2
章
操作顺序书
2-1.

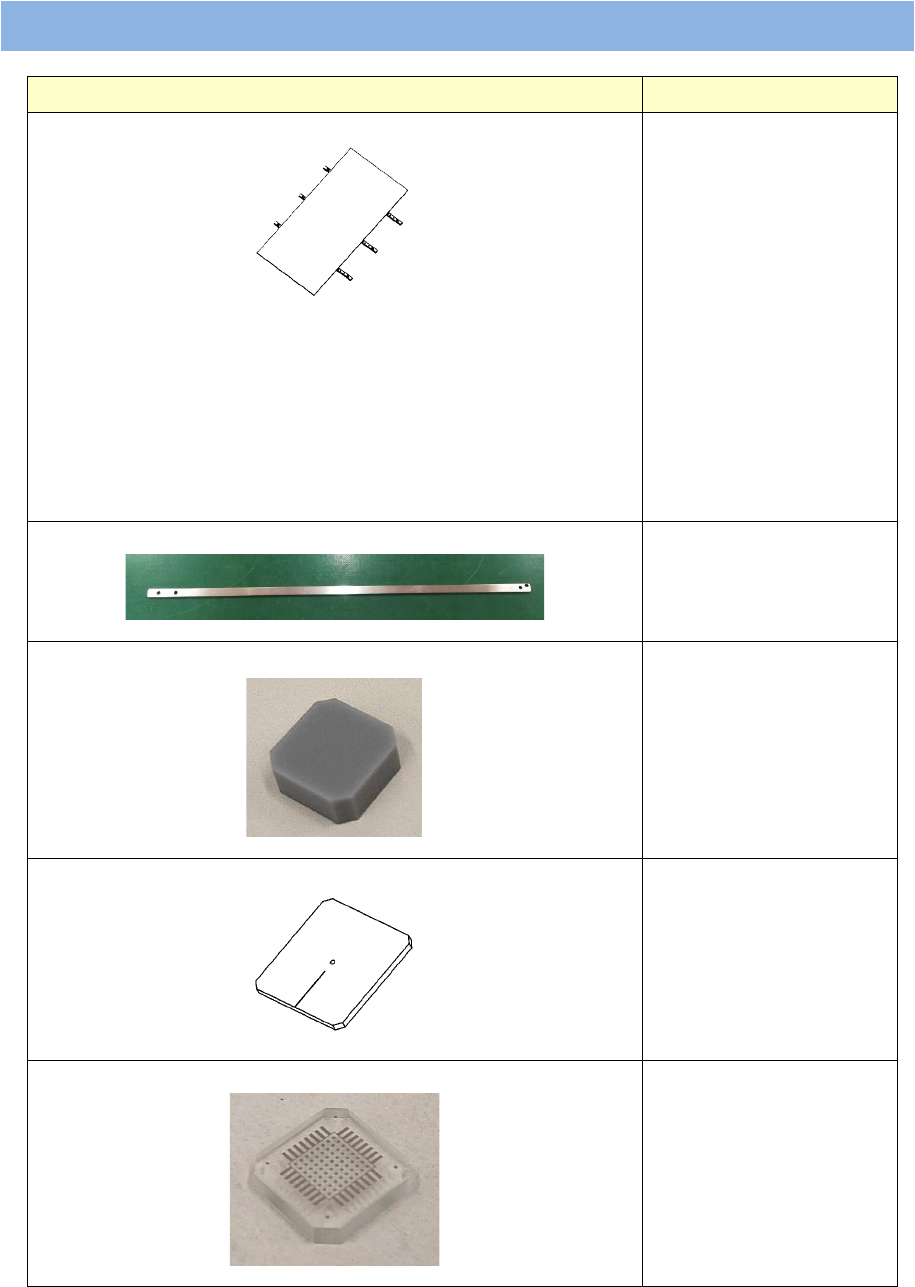

治具列表
2
2-1.
治具列表
治具名称／图编号
用途
JIG, XY CLALIB / EZA2039881A (1 set)
Component parts
•
XY CALIBRATION GLASS PLATE / EZ453440901 (1)
•
GLASS PLATE REATINER / EZ453441801 (3)
•
RETAINER, PC BOARD / EZ472160801 (6)
•
BOLT,HEXAGON SOCKET 3 x 6 / EZ768340304 (6)
•
BOLT,HEXAGON SOCKET 4 x 8 / EZ768341904 (6)
•
XY
校准
SPACER_GLASS PLATE RETAINER / 40207419
•
进行
XY
校准时的玻璃
基板承托撑挡
（
RX-7R
传送用）
REFLECTION JIG (45
度
) / EZ453431301 (1)
•
元件摄像机照明校准
PLATE, LASER POSITIONING / EZ453398501 (1)
•
HMS
定位
GLASS CHIP (7 x 7) / EZ446129901 (1)
•
转写校准
