第 2 章 操作顺序书 2- 5. 配件更换 210 请取下 4 个⑤螺丝（ M3 ），从 ⑥外壳上取下 ① SSD 、⑦ SSD 缆线。 请按照相反的顺序安装新的 SSD 。 安装本机器后侧下部的盖罩。 螺丝 ⑤ SSD 缆线 ⑦ 外壳 ⑥
第
2
章
操作顺序书
2-5.
配件更换
209
SSD
的更换

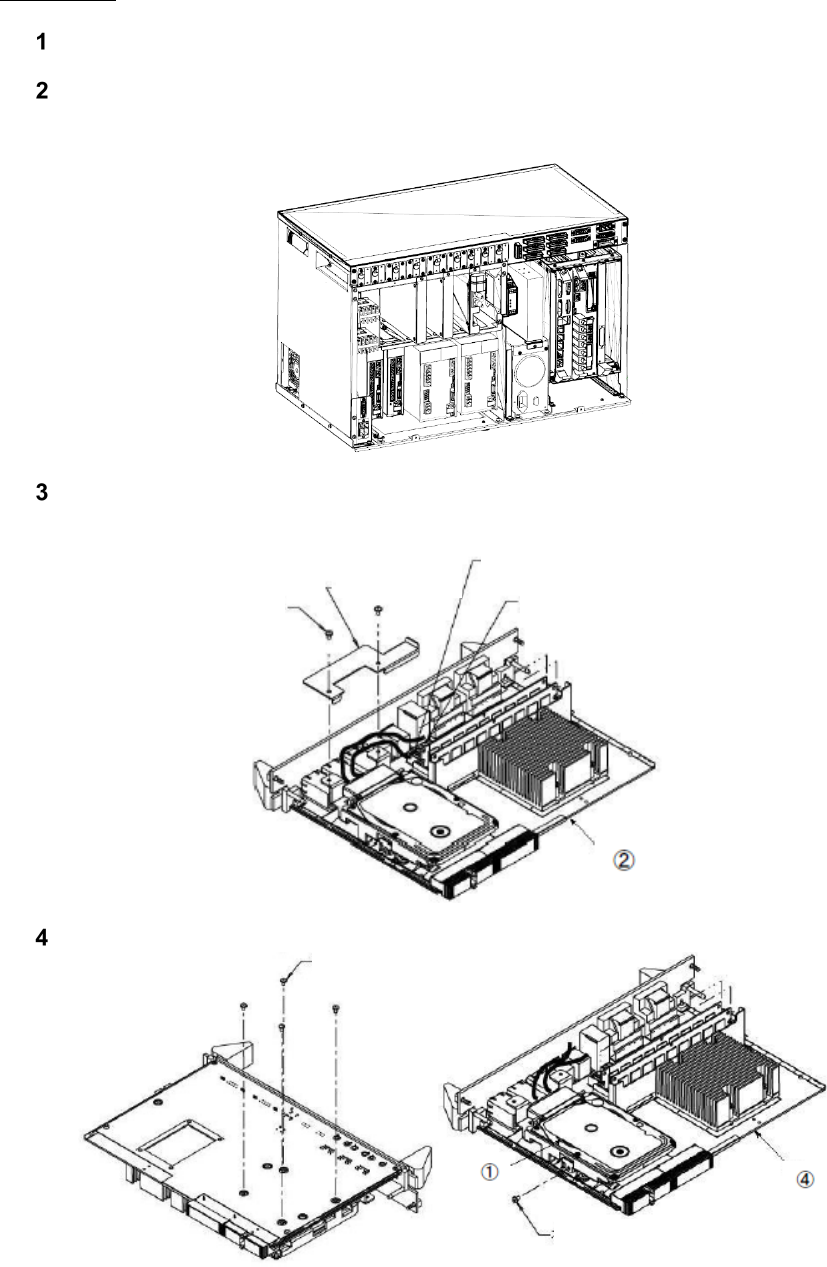

将本机电源置于 OFF。
拆下本机后侧下部的护罩。
将
SSD
装载在控制单元的
CPU
板上。
从控制单元取下② CPU BOARD，取下 ③缆线盖的 2 个 ④螺丝（M2.5），再取下
SATA 缆线连接器、DC 缆线连接器。
取下 CPUBOARD 背面的 4 个 ④螺丝（M2.5）和侧面的 1 个 ④螺丝（M2.5）。
④ 螺丝
③缆线盖
SATA
缆线连接器
DC
缆线连接器
螺丝④
螺丝④
第
2
章
操作顺序书
2-5.
配件更换
210

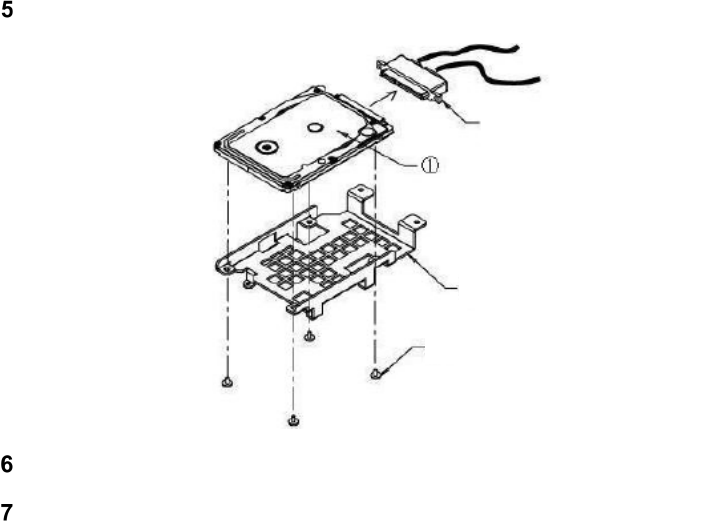

请取下 4 个⑤螺丝（M3），从 ⑥外壳上取下 ①SSD、⑦SSD 缆线。
请按照相反的顺序安装新的 SSD。
安装本机器后侧下部的盖罩。
螺丝⑤
SSD
缆线⑦
外壳⑥
第
2
章
操作顺序书
2-5.
配件更换
211
更换
SSD
后的设置
将本机电源置于 ON，安装系统软件。
关于系统软件的安装，请参照“
RX-8_Service Manual
”
1-1,
系统软件的安装这一项。
恢复机器数据
1) 请将用户级别变更为［SERVICE］。
2) 请按下 按钮，显示顶部菜单。
3) 按［机器设置］。
