第 2 章 操作顺序书 2- 4. 维护 150 输入 ・ 输出切换设定 ※ 仅 FX - 502 实施 ① 按“ MODE ”使成为 <PRO 模式 > ，按“ SET ” 确定。 ② 按“ UP ”或“ DOWN ”使显示（ Pro 3 ），按 “ SET ”确定。 ③ 按“ UP ”或“ DOWN ”使显示 （ Pro 3 1.0 ），按“ SET ”确定。 ④ 按“ UP ”或“ DOWN ”，使成为 （ 1.0 ※…
第
2
章
操作顺序书
2-4.
维护
149
投光功率设定操作顺序
※
FX-501
、
502
实施
①
按“MODE”使成为<PRO 模式>，按“SET”
确定。
② 按“UP”或“DOWN”使显示（Pro1），按
“SET”确定。
③ 按“UP”或“DOWN”使显示
（Pro1Pctl），按“SET”确定。
④ 按“UP”或“DOWN”，使成为
（Pctl※※※※）的显示。
※将显示当前所设定的内容。（初始状态
为“H-P”）
⑤ 按“UP”或“DOWN”，选择投光功率，按
“SET”键确定。
MODE 显示灯
PRO（黄色）：亮灯
・初始状态是
在确定之前闪烁显示
饱和补偿
投光功率高
（初始状态）
投光功率中
投光功率低
第
2
章
操作顺序书
2-4.
维护
150

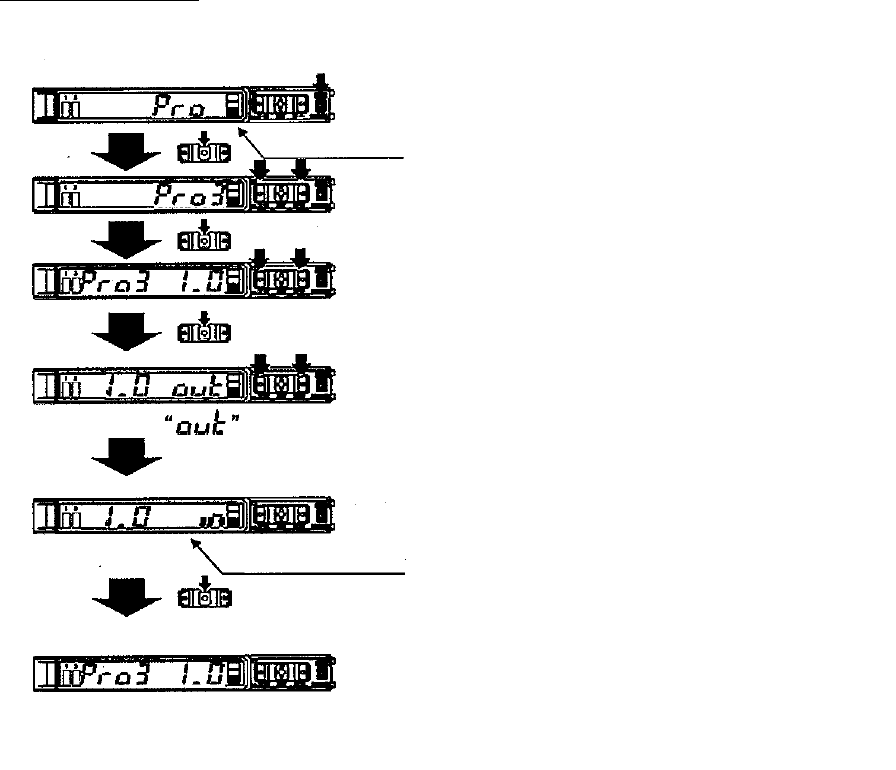

输入・输出切换设定
※仅
FX-502
实施
① 按“MODE”使成为<PRO 模式>，按“SET”
确定。
② 按“UP”或“DOWN”使显示（Pro3），按
“SET”确定。
③ 按“UP”或“DOWN”使显示
（Pro3 1.0），按“SET”确定。
④ 按“UP”或“DOWN”，使成为
（1.0 ※※※※）的显示。
※将显示当前所设定的内容。（初始状态
为“Out”）
⑤ 按“UP”或“DOWN”，选择输入・输出，
按“SET”确定。
⑥ 被选择并确定的 ON 或 OFF 闪烁 3 次，返
回【输入・输出切换设定】
（Pro3 1.0）的层级。
MODE 显示灯
PRO（黄色）：亮灯
・初始状态是
在确定之前闪烁显示
第
2
章
操作顺序书
2-4.
维护
151

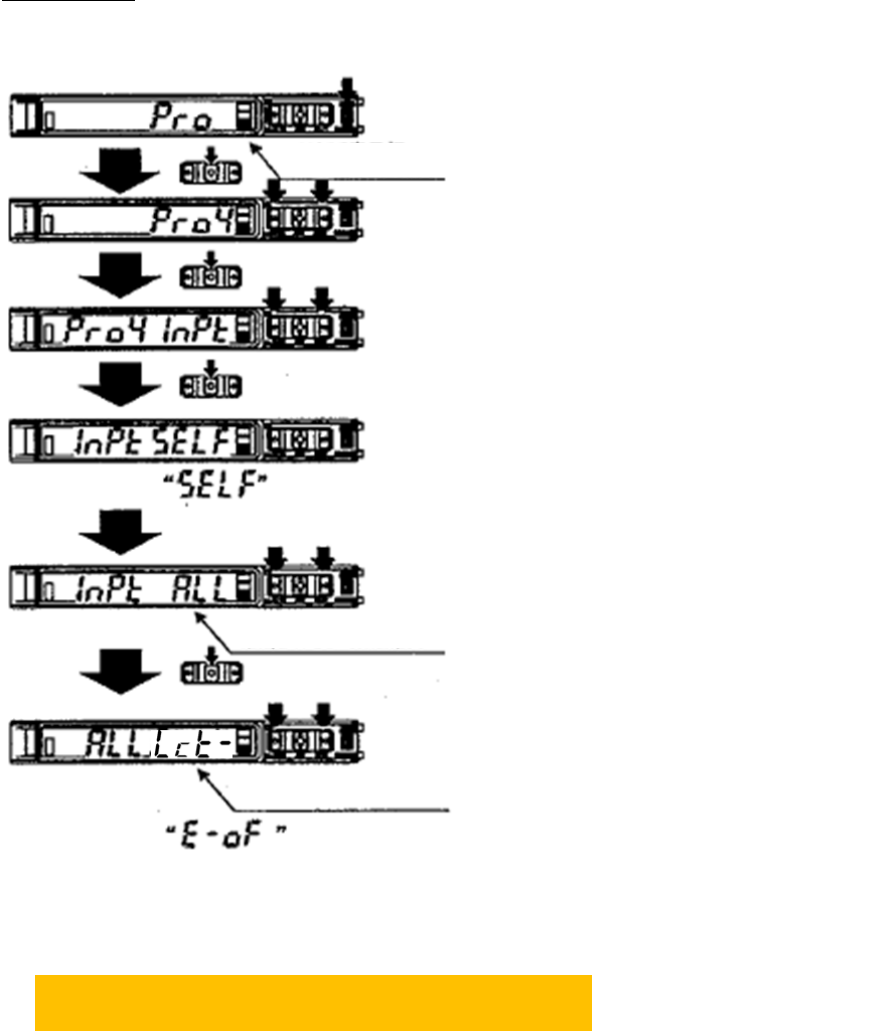

外部输入设定
※仅
FX-502
实施
※请用手将传感器遮光，确认放大器的橙色 LED 亮灯
① 按“MODE”使成为<PRO 模式>，按“SET”
确定。
② 按“UP”或“DOWN”使显示（Pro4），按
“SET”确定。
③ 按“UP”或“DOWN”使显示
（Pro4 InPE），按“SET”确定。
④ 按“UP”或“DOWN”，使成为（InPE※※
※※）的显示。
※将显示当前所设定的内容。（初始状态
为“SELF”）
⑤ 按“UP”或“DOWN”，选择（ALL），按
“SET”确定。
⑥ 按“UP”或“DOWN”，选择外部输入动
作，按“SET”确定。
MODE
显示灯
PRO
（黄色）：亮灯
・初始状态是
在确定之前闪烁显示
在确定之前闪烁显示
・初始状态是
