第 2 章 操作顺序书 2- 5. 配件更换 241 支撑电动机的拆卸 松开螺丝 ×4 个，卸下工作台装置上部的板。 松开联轴节之电动机侧的止动螺丝 ×1 个。 电动机 止动螺丝
第
2
章
操作顺序书
2-5.
配件更换
240

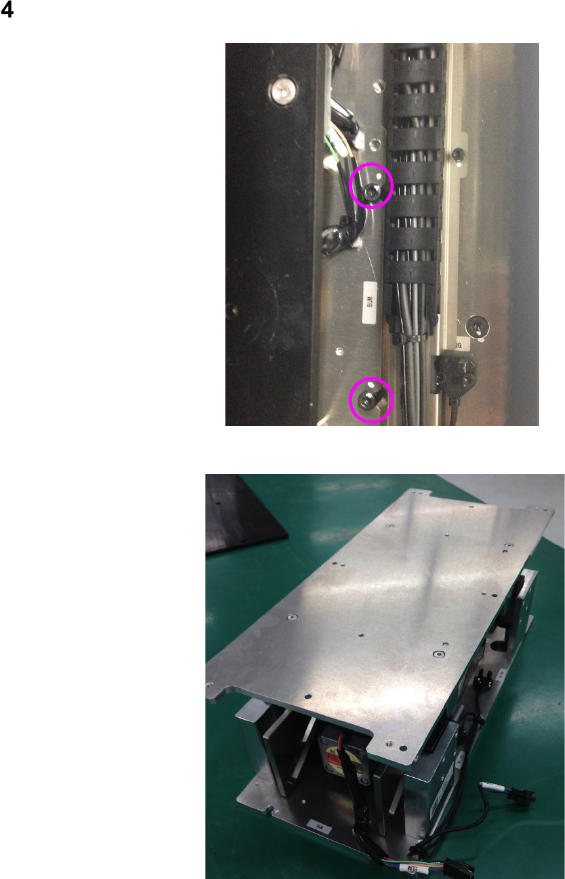

松开支撑台装置的固定螺丝×4 个，将装置从机器主机体上卸下。（左右各 2 个）
第
2
章
操作顺序书
2-5.
配件更换
241
支撑电动机的拆卸
松开螺丝×4 个，卸下工作台装置上部的板。
松开联轴节之电动机侧的止动螺丝×1 个。
电动机
止动螺丝
第
2
章
操作顺序书
2-5.
配件更换
242
松开电动机托架的固定螺丝×4 个，连同托架一起拆下电动机。
安装电动机时，请在电动机托架固定螺丝临时旋紧的状态下，松开联轴节之滚珠丝杠
侧的螺丝，将联轴节左右移动，在平稳移动的位置上旋紧电动机托架固定螺丝。并且，
要固定联轴节时，请在电动机托架与联轴节之间隙为 5mm 的位置上固定。
