第
2
章
操作顺序书
2-2.
制造设置菜单
38

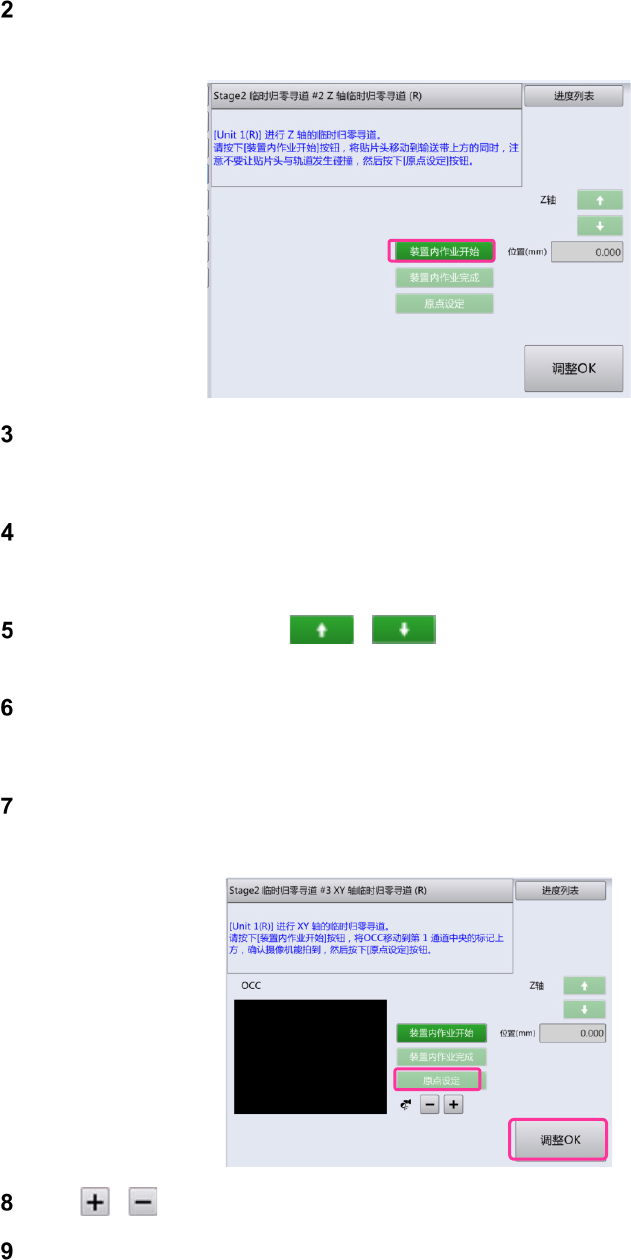

触摸［确认 OK］。
显示右侧装置之
Z
轴的暂定原点确定画面。
触摸［装置内作业开始］。
进行右侧一次性更换台车下降、前面护罩解除锁定。
打开前面护罩，将右侧装置之贴片头机构的 XY 轴以手动方式移动到装置中央部。
请注意不要使贴片头与轨道干涉。
触摸轴的 JOG 移动按钮 ( / ) 进行调整，使贴片头的下端与轨道之间出
现空隙（上方 2 mm 左右）。
触摸［原点设置］。
进行右侧一次性更换台车上升、前面护罩的锁定。

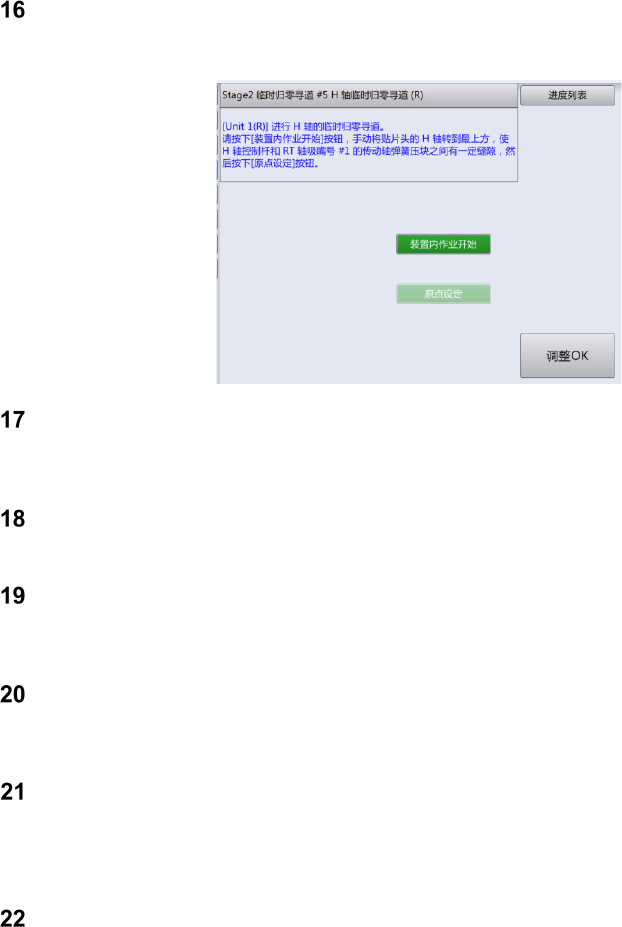

触摸［调整 OK］。
显示右侧装置之
XY
轴的暂定原点确定画面。
触摸 / 将 OCC 的照明等级设置为中间等级，在画面上显示 OCC 的图像。
触摸［装置内作业开始］。
第
2
章
操作顺序书
2-2.
制造设置菜单
39
进行右侧一次性更换台车下降、前面护罩解除锁定。
打开前面护罩，以手动方式移动右侧装置之贴片头机构的 XY 轴，一直移动到 OCC 的
显示图像内出现第 1 通道中央标记的地方。
如贴片头与轨道干涉，请按以下操作顺序进行
Z
轴的上升操作。
1
按下［装置内作业完成］按钮。
进行右侧一次性更换台车上升、前面护罩的锁定。
2
触摸 使
Z
轴上升
。
在
JOG
移动按钮的下方显示
Z
轴的当前位置。
3
触摸［装置内作业开始］。
进行右侧一次性更换台车下降、前面护罩解除锁定。
关闭护罩，触摸［原点设置］。
进行右侧一次性更换台车上升、前面护罩的锁定。

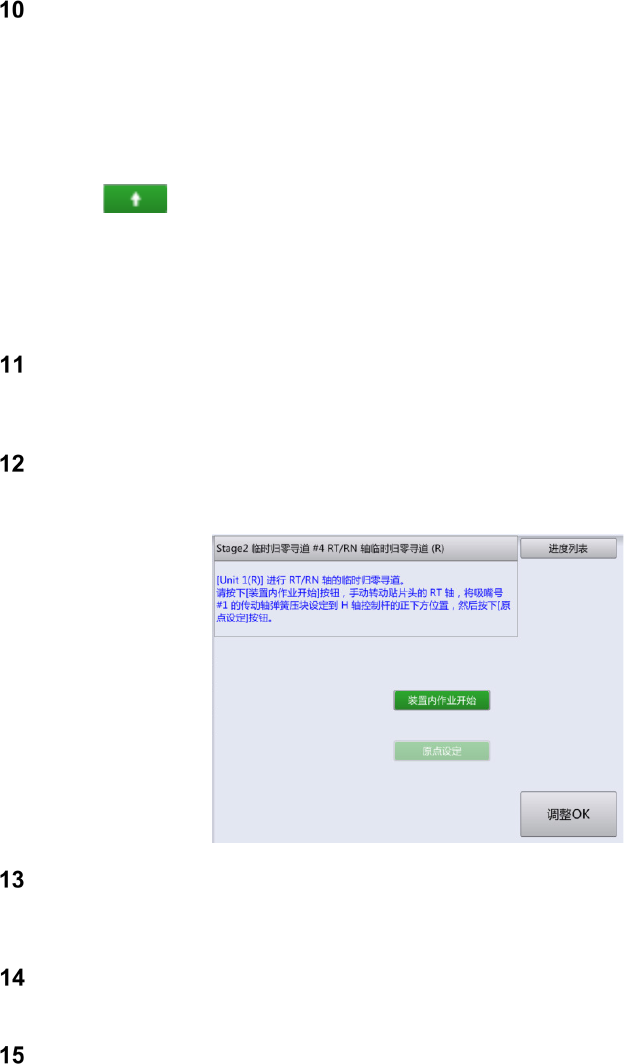

触摸［调整 OK］。
OCC
的照明熄灭，
OCC
图像的显示复位，显示右侧装置之
RT
轴
/RN
轴的暂定原点确定画面。
触摸［装置内作业开始］。
进行右侧一次性更换台车下降、前面护罩解除锁定。
打开前面护罩，用手旋转右侧装置之贴片头机构的 RT 轴，使 1 号吸嘴号的内轴弹簧压
板来到 H 轴手柄的正下方。
关闭护罩，触摸［原点设置］。
进行右侧一次性更换台车上升、前面护罩的锁定。
第
2
章
操作顺序书
2-2.
制造设置菜单
40
触摸［调整 OK］。
显示右侧装置之
H
轴的暂定原点确定画面。
触摸［装置内作业开始］。
进行右侧一次性更换台车下降、前面护罩解除锁定。
打开前面护罩，用手转动右侧装置之贴片头机构的 H 轴，使之移动到最上端，然后进
行设置，使 H 轴手柄与 RT 轴之 1 号吸嘴号的内轴弹簧压板之间出现空隙。
关闭护罩，触摸［原点设置］。
进行右侧一次性更换台车上升、前面护罩的锁定。
触摸［调整 OK］。
显示左侧装置之
Z
轴的暂定原点确定画面。
左侧装置也与右侧装置相同，根据画面的指示按照 Z 轴、XY 轴、RT/RN 轴、H 轴的
顺序进行暂定原点确定。
H
轴的作业结束后，会显示［暂定原点确定完成。］。
触摸［调整 OK］。
显示［
Stage 3
伺服器调整］的［个别显示］画面。
