第 2 章 操作顺序书 2- 5. 配件更换 239 2-5- 5. 支撑装置的更换要领 必需工具 ・ 六角扳手 ・ 高度 73mm 治具块规 ・ 厚薄规 拆卸 以手动操作使传送轨道从要更换的工作台装置上退避，关断机器的电源。 松开工作台的固定螺丝 ×8 个，卸下工作台。 拆下支撑电动机、传感器的中継连接器。 （如是 Unit _2_ 后侧，从装 置后侧看，右方里边下 部有中継连接器。）
第
2
章
操作顺序书
2-5.
配件更换
238

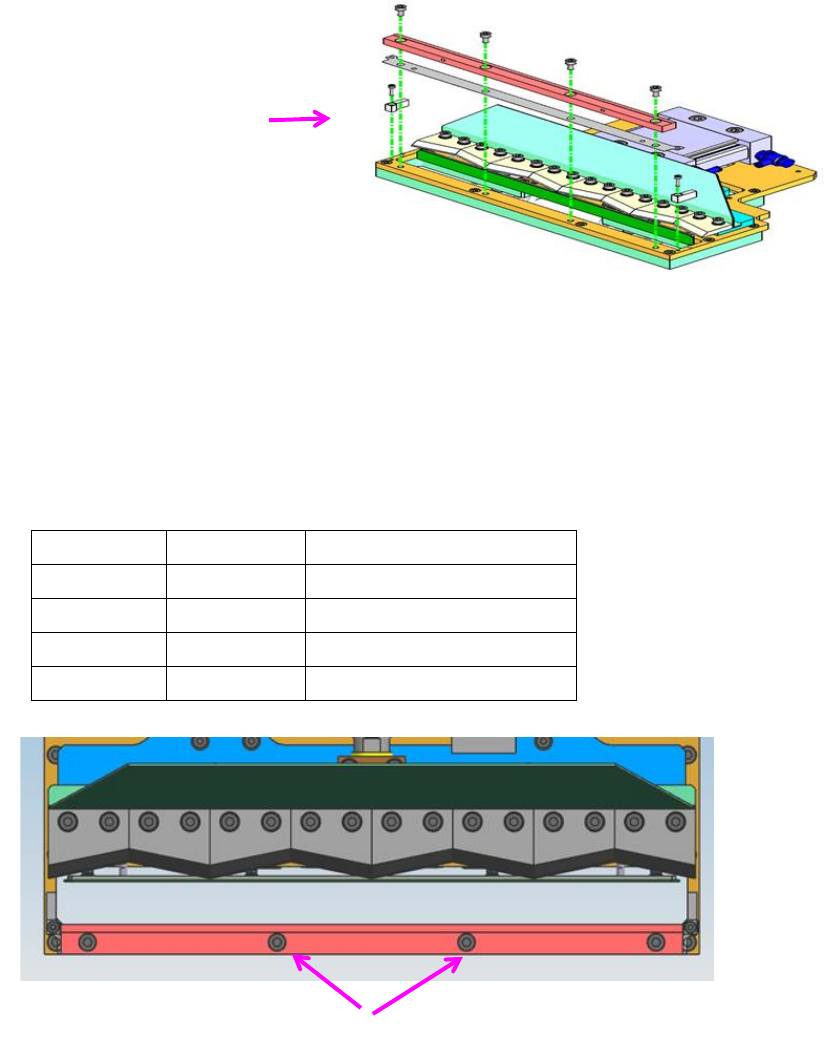

40167587：SHIM_UPPER_EDGE
6. 测厚计 t0.05 请确保不会陷入的差距。
如果测厚仪 t0.05 可以插入。添加垫片。添加在中心两个地方。放置垫片在上牙的下侧。
可在此处使用的垫片示于下表中。
螺丝孔已成为 U 形。没有必要去除固定螺钉。
上刀片固定螺钉拧紧扭矩(中央 4 箇所)：8N・m
上刀片固定螺钉拧紧扭矩(両端 2 箇所)：2N・m
额外的垫片卡
厚度
零件号
产品名称
ｔ
0.02
40084713
E_BANK_SHIM_0.02
ｔ
0.03
40084714
E_BANK_SHIM_0.03
ｔ
0.05
40084715
E_BANK_SHIM_0.05
ｔ
0.10
40084699
E_BANK_SHIM_0.10
7. 调整后，护罩由附加完成。
它必须安装在手台车。请参阅切割器单元拆卸/安装。
调整垫片的量的间隙。
在 b 的情况下：取出垫片
在 c 的情况下：添加垫片
放置垫片在上牙的下侧。
第
2
章
操作顺序书
2-5.
配件更换
239
2-5-5.
支撑装置的更换要领
必需工具
・六角扳手 ・高度
73mm
治具块规
・厚薄规

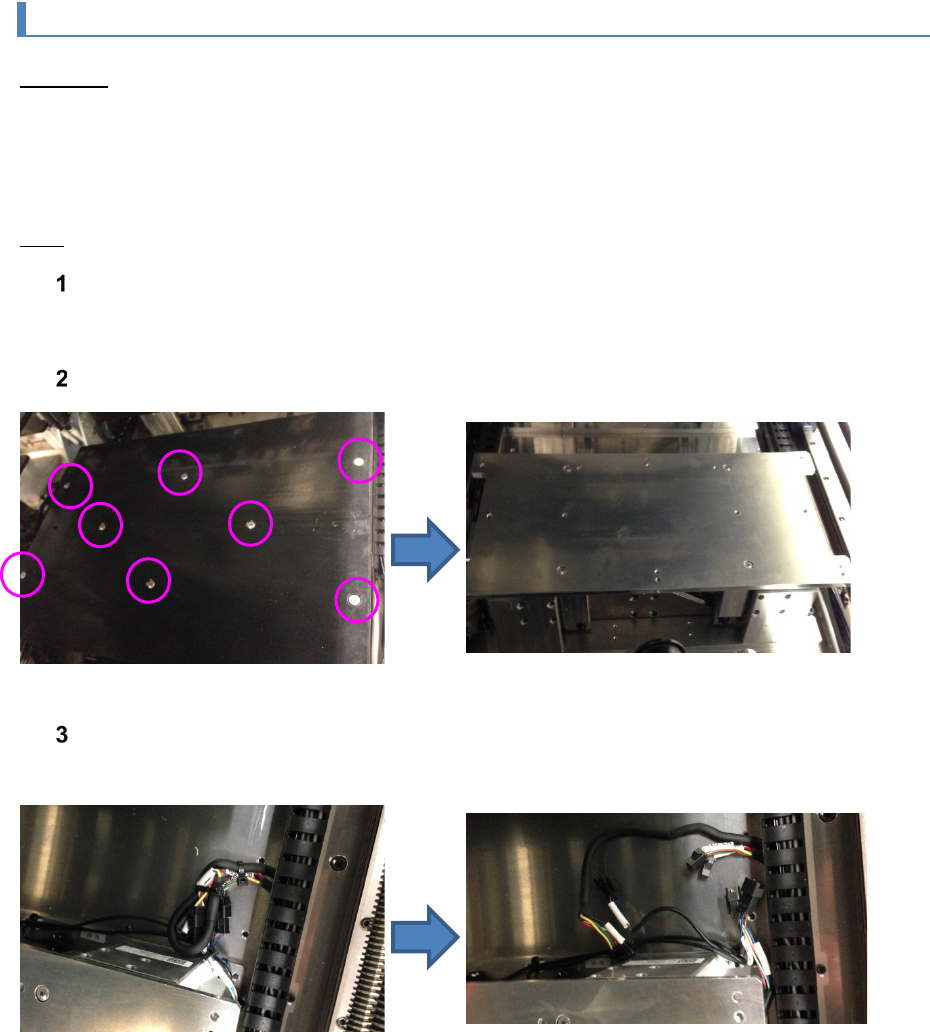

拆卸
以手动操作使传送轨道从要更换的工作台装置上退避，关断机器的电源。
松开工作台的固定螺丝×8 个，卸下工作台。
拆下支撑电动机、传感器的中継连接器。
（如是
Unit_2_
后侧，从装置后侧看，右方里边下部有中継连接器。）
第
2
章
操作顺序书
2-5.
配件更换
240
松开支撑台装置的固定螺丝×4 个，将装置从机器主机体上卸下。（左右各 2 个）
