RX-8_维修手册.pdf - 第34页
第 1 章 作业顺序书 1- 8. 传送控制基板 固件的版本升级 28 1- 8. 传送控制基板 固件 的版本升级 1. 将保存有用于版本升级软件的 USB 存储器，插入本机的 USB 存储器设备插口。 2. 请将用户级别变更为［ SERVICE ］。 3. 选择顶部菜单的［维修服务］。 4. 按［固件］。 5. 按 [ 搬送固件更新］。
第
1
章
作业顺序书
1-7.
台架固件的升级（
RF
）
27
8.

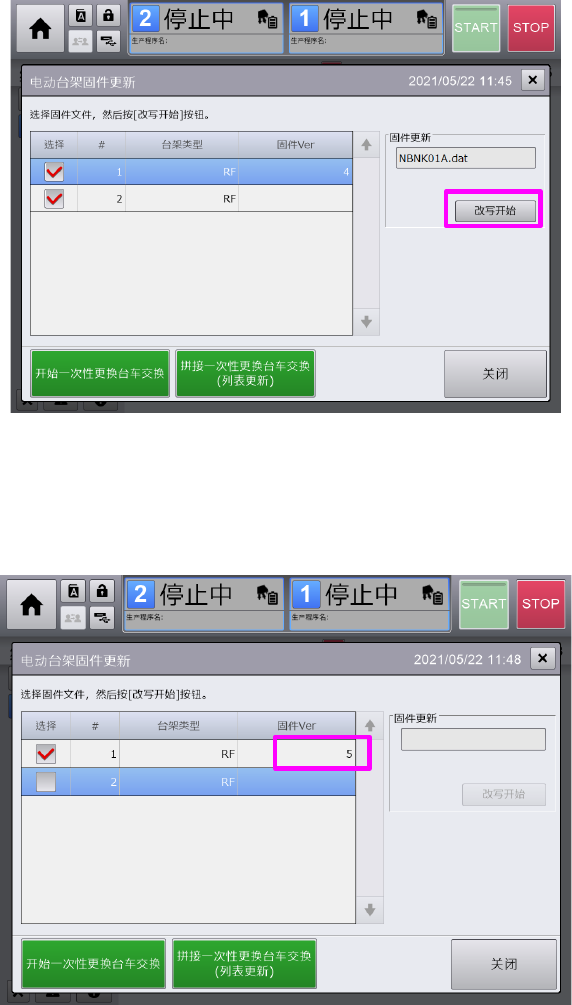

切换至供料器固件更新画面后，按下［改写开始］开始固件的更新。
9.
更新结束后，请务必确认固件 Ver 是否被更新。
请务必确认画面上显示的
[
固件
Ver]
是否被更新。
并且在更新后的
[
固件
Ver]
与所选择的固件更新用文件版本不一致时，或显示「固件的更新失败」
信息时，更新失败。失败时，确认台架的状态，再次实施上述程序。
第
1
章
作业顺序书
1-8.
传送控制基板
固件的版本升级
28
1-8.
传送控制基板 固件的版本升级

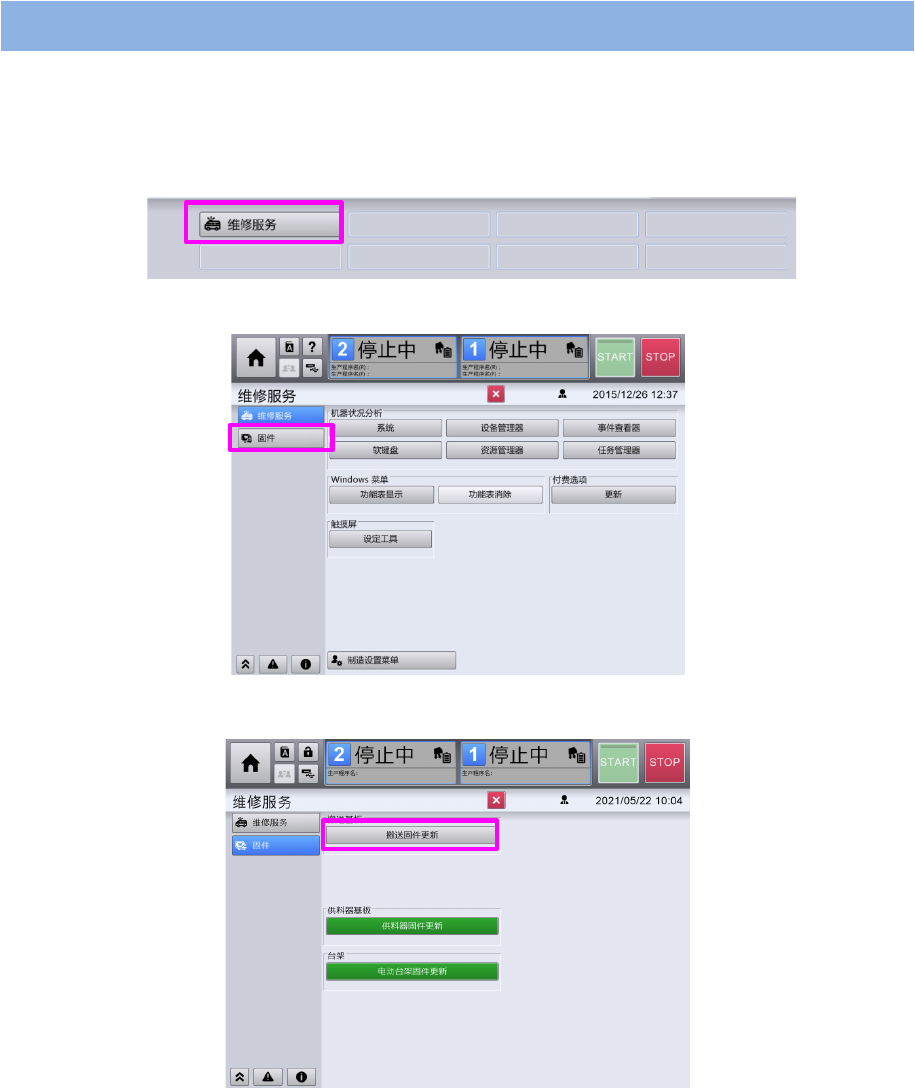

1.
将保存有用于版本升级软件的 USB 存储器，插入本机的 USB 存储器设备插口。
2.
请将用户级别变更为［SERVICE］。
3.
选择顶部菜单的［维修服务］。
4.
按［固件］。
5.
按[搬送固件更新］。
第
1
章
作业顺序书
1-8.
传送控制基板
固件的版本升级
29
6.
显示搬送固件更新画面后，请按固件更新的空栏部分。
7.
选择相应文件后，按［选择］。
