第 2 章 操作顺序书 2- 3. 校准 69 Z 轴软件极限 触摸［移动到上限］。 进行左右一次性更换台 车上升、前面护罩的 锁定后， Z 轴移动到软件极限的上 限。 确认不显示警报画面。 触摸 1 次 ，确认显示警报画面。 在警报画面上触摸［ RESET ］。 警报状态复位，警报 画面关闭 。 触摸［移动到下限］，重复操作步骤 14 、 15 的操作。 触摸［移至待机位置］。 Z 轴向待机位置移动。 触摸［确认 OK ］。
第
2
章
操作顺序书
2-3.
校准
68
3
将治具贴片头上部用六角孔螺栓拧紧。
触摸［交换完毕］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
显示右侧装置
Z
轴原点确定的画面。
触摸［开始校准］。
进行左右一次性更换台车上升、前面护罩的锁定，移动
XY
轴和
Z
轴，使治具贴片头的前端接
触吸嘴高度检测开关，算出
Z
轴的原点高度。
校准正常完成后，显示［校准处理正常完成。］的信息。
触摸［完毕］。
触摸［开始交换］。
进行左右一次性更换台车上升、前面护罩的锁定后，
XY
轴向贴片头更换位置移动，进行左右一
次性更换台车下降、前面护罩解除锁定。
打开前面护罩，拆下右侧装置的治具贴片头，安装原来的贴片头。
关闭前面护罩，安放左右一次性更换台车，触摸［交换完毕］。
取得所安装的贴片头的信息，接通贴片头的电源。进行左右一次性更换台车上升、前面护罩的
锁定。
触摸［完毕］。
第
2
章
操作顺序书
2-3.
校准
69

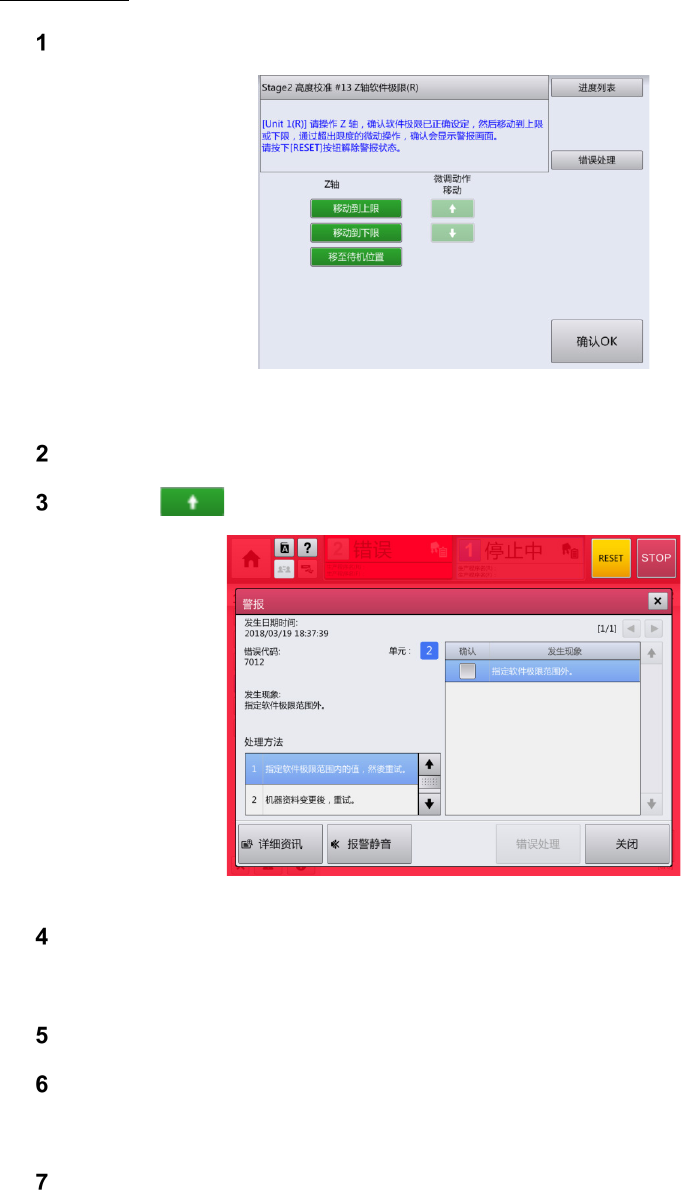

Z
轴软件极限
触摸［移动到上限］。
进行左右一次性更换台车上升、前面护罩的锁定后，
Z
轴移动到软件极限的上限。
确认不显示警报画面。
触摸 1 次 ，确认显示警报画面。
在警报画面上触摸［RESET］。
警报状态复位，警报画面关闭。
触摸［移动到下限］，重复操作步骤 14、15 的操作。
触摸［移至待机位置］。
Z
轴向待机位置移动。
触摸［确认 OK］。
第
2
章
操作顺序书
2-3.
校准
70
支承台（前 R）
Z
轴软件极限的确认结束后，显示如下画面。将高度调整用的治具块安装到前侧通道。
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，
XY
轴向待机位置移动，传送通道宽度被调
整到能够安放治具块的宽度。然后进行左右一次性更换台车下降、前面护罩解除锁定。
打开前面护罩，将高度 73 mm 的治具块放置在前侧通道支承板的左端。
放置时要把治具的销子插入支承板孔内。
